云南滇東能源有限責任公司滇東發電廠位于云南省富源縣黃泥河鎮境內，地處滇、黔、桂三省鄰接地帶，西臨南昆鐵路,交通條件十分便利。云南滇東煤電一體化項目是響應國家西部大開發、“西電東送”和“云電入粵”戰略部署而開發建設的煤電一體化項目，裝機總?cè)萘繛?40萬千瓦時，配套建設年產能力為800萬噸的白龍山煤礦，總投資為120億元人民幣。

滇東發電廠建設規模為4×600MW國產亞臨界燃煤發電機組，鍋爐采用北京巴威生產的亞臨界、單爐膛、“W”火焰燃燒方式、中間一次再熱、自然循環、平衡通風、固態排渣、露天布置的全鋼架結構懸吊式燃煤汽包爐，汽輪機采用東方汽輪機廠生產的N600—16.7/538/538—2型亞臨界、中間再熱、單軸三缸四排汽、沖動凝汽式，設計額定功率為600MW，最大連續出力641.122MW；發電機采用東方電機股份有限公司DH—600—G型三相同步汽輪發電機，額定容量為667/728MVA，額定功率為600/655.2MW；電廠除塵采用雙室四電場高效電除塵器，除塵效率大于99.5 %；四臺鍋爐分別設一座脫硫島，脫硫系統采用北京博奇電力科技有限公司設計建造的高效石灰石－石膏濕法脫硫裝置，該煙氣脫硫系統（FGD）采用日本川崎的噴淋塔技術，每套處理煙氣量為本廠每臺600MW100%的煙氣量，設計燃煤煤質含硫量為3.3%，脫硫效率≥97.143%，石膏產量4×47t/h，石膏純度91.7%；四臺機組分別配置獨立的DCS分散控制系統；廢水污水經處理達標后，進入復用水系統回收利用；電廠以500KV一級電壓接入系統，2回出線至羅平變電站。

1機組于2004年3月1日澆注第一方混凝土，至2006年2月23日20時一次性通過168滿負荷試運行投產發電，實現了鍋爐點火、汽輪機沖轉、發電機并網、168小時滿負荷試運行四個一次成功。整個試運期間，#1發電機組的負荷率超過95%；自動裝置投入率、繼電保護投入率、電氣儀表投入率、熱控儀表投入率、汽水品質合格率均達到100%，各項經濟技術指標優良，完全達到了國家600MW火電機組達標投產技術指標考核標準。2012年5月，電廠順利通過華能集團公司“兩型企業”創建驗收。

#1發電機組的建設周期為23個月23天的時間，創造了600MW新建機組建設速度國內最快水平，該工程的#2、3、4發電機組分別于2006年8月、11月和2007年6月投產發電。
與電廠配套的白龍山煤礦井田面積80.4平方公里，地質儲量22.6億噸，可采儲量10.3億噸；煤質為高熱值無煙煤，煤礦設計年生產能力為800萬噸/年，白龍山煤礦廣場緊鄰電廠，與電廠統籌規劃，統一布置，煤礦的產煤通過皮帶直接進入電廠，提高了煤炭利用效率，減少了發電成本。

案例產品圖片：

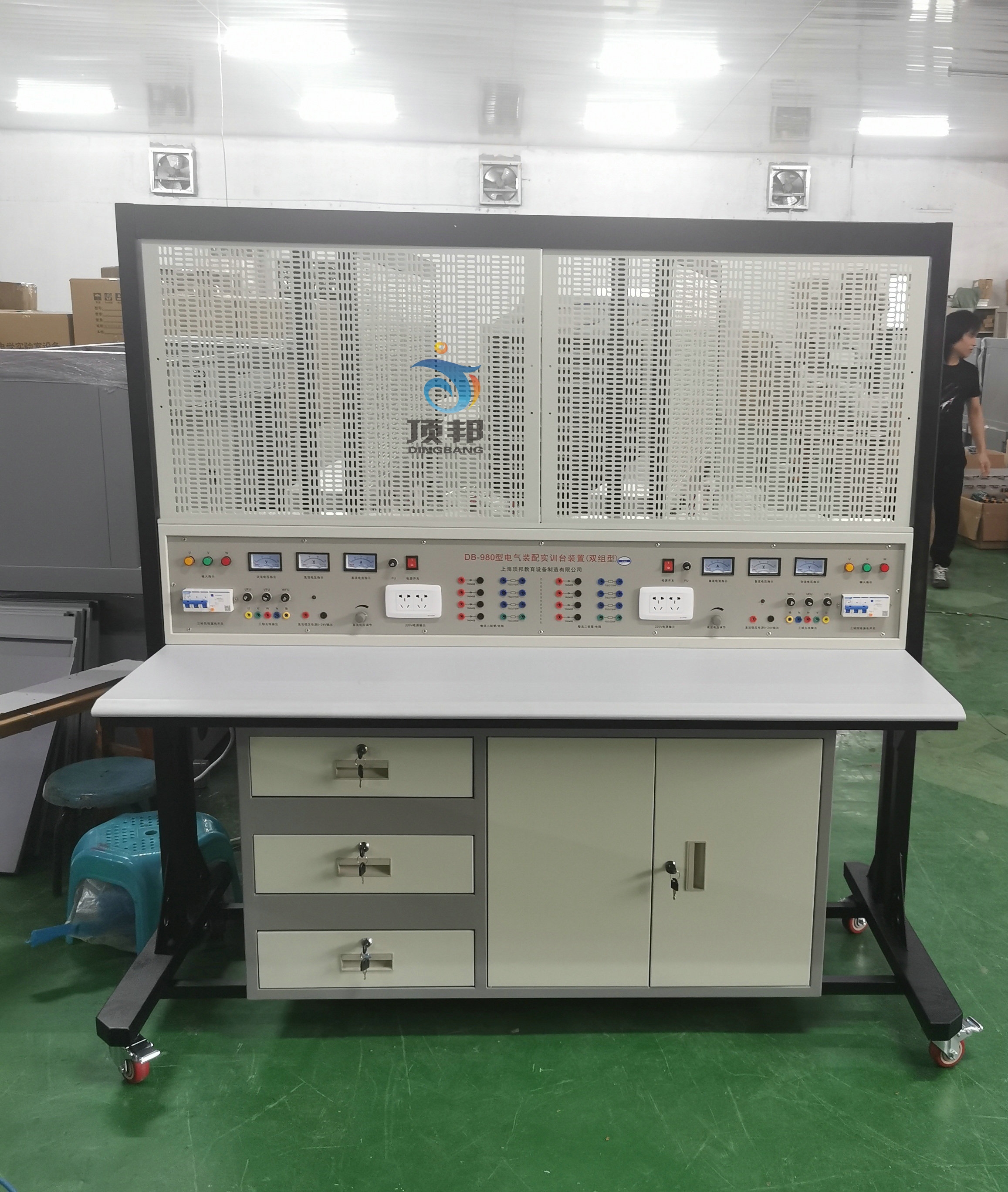

DB-980電氣裝配實訓臺

產品介紹：

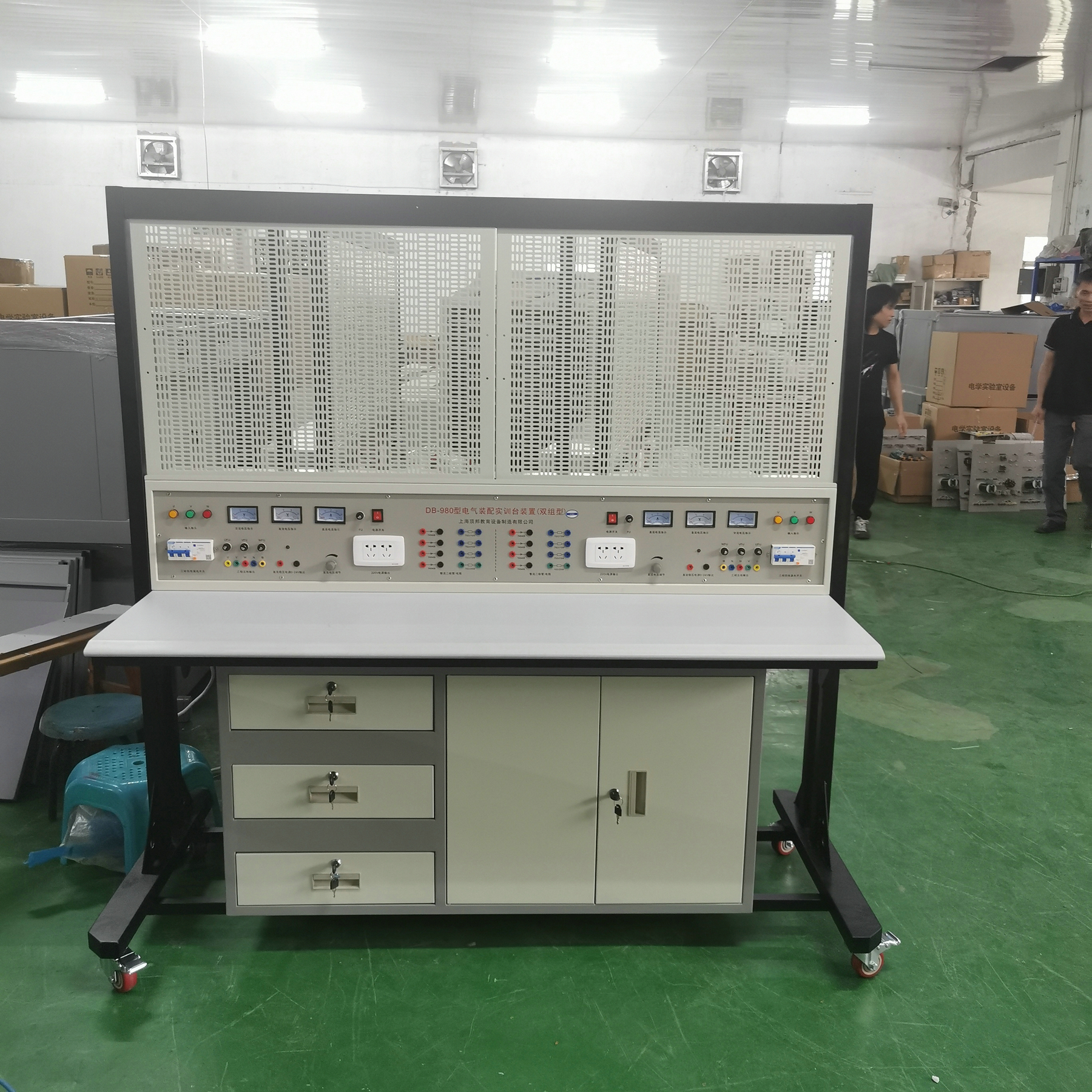

DB-980 電氣裝配實訓臺

(參考圖)

一、概述
DB-980 電氣裝配實訓臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓臺適用范圍廣，可完成的教學內容和實訓項目多。電氣裝配實訓臺使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業教學和實訓，經濟適用。電氣裝配實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校，電氣裝配實訓臺是一種理想的職業教育實訓設備。

一、設備技術指標
1. 外型：整體尺寸1680mm×700mm×1670mm；
2. 實訓臺架的材料：鋼板結構；
3. 電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
4.整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
5.可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
6.各種規格的電阻
提供75Ω/75W功率電阻三個，用于降壓?jiǎn)?dòng)電路。
提供10Ω/25W功率電阻一個，用于能耗制動電路。
7. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
8. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
二、 設備結構功能
電氣裝配實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎�、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM
三、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路
四、全室參考配置表（以20臺/40座為例）

序號	名稱	每臺數量	全室數量	單位	備注
1	控制屏	1	20	套
2	實訓桌	1	20	張
3	學生凳	2	40	張
4	網孔板	2	40	塊
5	器材配備	1	20	套	見表一

表一每套器材配備配置清單

序號	名稱		型號與規格	數 量
1	電器元件	單相電度表	DD862-2	2
		單相閘刀開關	HK8	2
		拉線開關	4A/250V	2
		平燈頭	6A/250V	4
		園形插座	T3-10	2
		電流互感器	LQG-0.5	2
		墻壁開關座		4
		聲控開關	118-B30	2
		低壓斷路器	DZ108-20/10	2
		螺旋式保險盒	RL1-15/3A	6
		直插式保險盒	RT14-20/2A	4
		交流接觸器	CJX2-0910	6
		輔助觸頭	F4-22	6
		熱繼電器	R16B-20/3	2
		通電延時時間繼電器	ST3PA-B/380V（0-60S）	2
		時間繼電器座	PF-083A	2
		3H鐵殼按鈕		4
		行程開關	LX9-222	4
		行程開關	LX9-001	4
		倒順開關	K03-15	2
		日光燈管	Y210RR25/10W	2
		鎮流器	13W	2
		日光燈座		4
		接線端子排	JF5-2.5/5	10
		G形導軌		2
		走線槽		3米
		螺絲		180
2	常用工具	壓線鉗		1
		數字萬用表		1
		螺絲刀		2
		尖嘴鉗		2
		剝線鉗		1
3	電機	三相鼠籠異步電動機	380V/Y/△180W，單速	1
3	電機	三相雙速異步電動機	額定電壓:三相 AC 380,180W	1
4	網孔板		774*580MM	2
5	說明書			1
6	測電筆			1
