> 開放式電子創新及畢業設計技能一體化工作室建設方案
2019-03-01 10:08
開放式電子創新及畢業設計技能一體化工作室建設方案
DB-SD5 開放式電子創新及畢業設計技能一體化工作室建設方案
(倉儲區建設自建)
一、概述:
該實訓室以電子創新及畢業設計技能工作島設備為核心,利用工業情景化設施建,配套教學化處理過的工作流程與管理制度,讓學生通過任務進行實訓教學。每臺設備可同時讓6名學生同時操作,通過小組的團隊形式開展工作任務,并通過角色分工按照各自的工作流程進行。在實訓工作的同時可以進行理論教學,實現“做”“學”“教”及畢業設計一體。
依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計,圍繞典型工作任務(即FMS)確定課程目標,選擇課程內容,制定專業教學計劃,根據國家職業標準中相關內容,將機電工學結合中有關“數字電子”、“模擬電子”、“單片機應用技術”、“高頻電子”及“無線電技術”通過工作任務的訓練有機結合在一起,實現將典型工作任務量化為多各子任務,循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念,遵循教學規律,利用多媒體教學、網絡教學及情景化教學的先進手段,將復雜的知識點簡單化,深奧的理論點明晰化,貼近實際的企業工作內容與流程,將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一,達到工學結合教學目的。
該套設備采用3邊弧形工作島設計,自由組合的新思路,學員可根據實訓項目的要求組合成相應的實訓電路,達到“教”、“培”、“考”及畢業設計目的,設備組合簡單使用方便布局科學整齊美觀,擴展升級容易。同時采用了彩色噴繪新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
二、平臺(工作島)的特色創新
電子創新及畢業設計技能工作島立求將理論與實踐緊密結合在一起,以點帶面,多方位的鍛煉學生的動手能力及分析問題與解決問題的能力,所以,該開發平臺不僅可以用于大學生畢業設計,同時,還可用于教學實訓項目。
如果將該項目應用于教學實訓中,可以分四個層次引導學生深入學習專業知識。
1.實訓層次一
用于電子工藝實訓課程。在該平臺提供的萬能孔板上練習焊接,焊接內容可以是由電子模塊組裝的實用電路,如555時基閃爍燈電路、直流穩壓電源電路、運算放大器電路等,還可以擴展更復雜的內容,如手機仿真系統。
2.實訓層次二
用于電子制圖實訓課程。根據實用課題內容,找出相應電子模塊,讓學生根據電子模塊的PCB板,運用電子制圖軟件畫出其電路原理圖及PCB圖。如:繪制MS51單片機模塊
3.實訓層次三
用于單片機實訓課程。根據實用課題內容,讓學生自己編寫程序,自己調試,最終完成一個具有實際功能且具有實用價值的產品模型。如:制作數字溫度的LCD或LED顯示。
4.實訓層次四
用于通信技術實訓課程。根據實用課題內容,讓學生自己了解通信過程,自己調試,最終完成一個具有實際功能且具有實用價值的產品模型。如:搭建基于GSM模塊、鍵盤模塊和LCD模塊實現一個簡單的實用手機系統。

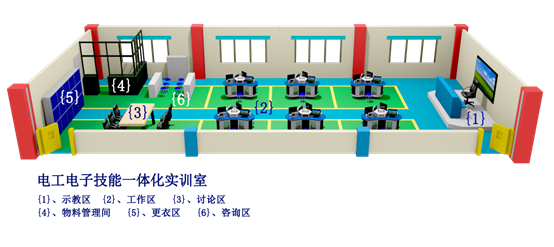

三、場地規化效果圖:
(圖片僅供參考、以實際配置為準)
四、DB-SD5電子創新及畢業設計技能一體化工作室配置清單(6套標準)
成 套 產 品 配 置 標 準
產品名稱:電子創新及畢業設計技能一體化工作室
規格型號:DB-SD5
序號
物 料 名 稱
規 格 型 號
單位
數量
備注
一、示教系統區
1
一體化教學多媒體主控臺
DB-SD5-1
套
1
說明1
二、實訓操作區
1
電子創新及畢業設計技能島實訓屏
DB-SD5-2
臺
6
說明2
2
電子創新及畢業設計技能島鋼制桌體
DB-SD5-3
套
6
3
電子創新及畢業設計教學任務實訓模塊
DB-SD5-4
套
18
表一、二、三
4
電子創新及畢業設計工作島產品配件包
套
18
表四
二、教學情景化建設配置(依據教室情況配置)
1
電子創新及畢業設計技能一體化工作室“資訊區”
-1
電腦桌
(L700*500*735mm)
張
6
-2
(資訊/討論)椅子
長490mm*寬540mm*高800mm,座墊距地高440mm
張
6
-3
文件柜
長900mm*寬400mm*高1800mm
個
1
-4
電腦
套
6
自配
2
電子創新及畢業設計技能一體化工作室“討論區”
-1
討論桌
長1400mm*寬400mm*高750mm
張
4
-2
(資訊/討論)椅子
長490mm*寬540mm*高800mm,座墊距地高440mm
張
8
-3
白板
1500*600mm(帶支架)
塊
1
-4
白板擦
個
1
-5
白板筆
10支/盒 黑
盒
1
-6
白板筆
10支/盒 紅
盒
1
3
電工電子技能一體化工作室“倉儲區”
-1
架子(多層貨架)
鋼制 2000*550*2000mm四層 200kg
個
4
-2
物料進出平臺
1200*600*780mm
個
1
-3
小推車(不銹鋼)
L950mm*W450mm*H800mm
個
2
-4
物料臺賬
220*160mm(25開)
本
1
-5
三聯領料單
175*87mm(48開)
本
3
-6
三聯退料單
175*87mm(48開)
本
3
-7
物料存儲卡
100*50mm
個
64
4
電工電子技能一體化工作室“更衣區”
-1
十八門儲物柜
900*450*1800mm(18門)
個
2
-2
工作帽
灰色
頂
18
-3
工作帽
藍色
頂
6
-4
工作帽
紅色
頂
6
-5
工作帽
黃色
頂
6
五、說明1:
DB-SD5-1一體化主控臺
該區域由電源控制形體、多媒體控制器、音響系統、熒幕控制器、電動窗簾控制器等構成、計算機系統、LAN網系統及視頻監控系統構成。模擬現代制造企業管理,使管理者(老師)通過集中管理設備,管理工作室內設備的電源、工作狀態,以及通過網絡數據匯總監控工業網絡數據。除此之外,在教學過程中完整地配備了多媒體教學有關設備,通過投影系統可以展示任務課程教學中的難點。配套的視頻系統可以讓管理者集中監視工作室每個角落的工作情況,并且可以通過視頻展示每一個學員的工作成果,方便教學成果展示和學員評價。

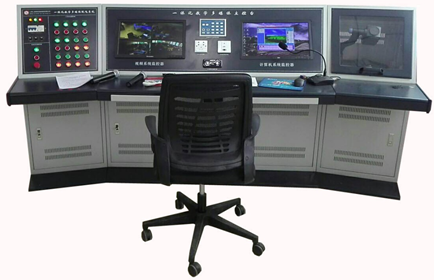

3.1、設備圖片:
(圖片僅供參考、以實際配置為準)
3.2、產品概述:
主控臺主要有電源控制系統,分別獨立控制8組工作島電源與主控臺設備的電源,具有過流保護、失壓保護等功能,主控臺面板采用薄膜按鍵工藝,指示燈內嵌式,工作室窗簾采用分路控制、伺服電機驅動、帶遙控與銀幕控制系統、視頻網絡系統,投影屏幕具備升降控制功能 、視頻展示臺、計算機軟件系統、多媒體控制系統、具有常用的USB2.0(2個)、VGA(四進一出)多功能接口等控制系統組成;作用是對工作室內設備供電、窗簾、銀幕進行控制,錄像監控裝置對工作室內設備工作情況進行監控。
3.3、技術參數:
1、 工作電源:三相五線 AC380V±10% 50Hz
2、 安全保護:漏電保護,過流保護等保護
3、 視頻監視:四路視頻
4、 電源控制:9組電源控制 380V供電
5、 額定功率:10KW(可根據客戶需求定制)
6、 環境溫度:-10℃ ~40 ℃
7、 相對濕度:≤85%
8、 外形尺寸:L2800mm×W1200mm×H1100mm
3.4、產品結構:
1、 桌身:采用1.5mm優質鋼板,折彎焊接而成,并通過靜電噴涂環氧樹脂,美觀耐用。
2、 桌面:采用優質鋼板,表面通過耐磨噴涂處理,邊緣采用弧形折彎,使外觀更具弧線并且方便操作并并帶有電腦鍵盤抽屜。
3、 實訓屏:采用優質鋼板斜面設計精加工,顏色協調、設計合理。分組電源、主控器材、控制電源等布局科學及操作方便。
4、 鉸鏈:不銹鋼鉸鏈,自動型大伸展角度,開合達十萬次以上。
5、 滑軌: 1.2mm厚優質冷軋鋼板壓制成型的靜音三節滾珠滑軌,開合達十萬次以上,表面經噴塑處理,承重力﹥100kg。
6、 把手:采用鋁合金橋型拉手,表面經純環氧樹脂塑粉高溫固化處理。
可放置各種多媒體設備:視頻展臺、功放、DVD、計算機、中央控投制器、 無線話筒等,并設置有各種穿線孔位,使用方便。
一體化主控臺產品配件包配置清單
二 級 配 置 清 單
產品名稱:產品配件包
規格型號:DB-SD5-1
序號
物 料 名 稱
規 格 型 號
單位
數量
備注
1
視頻展示臺
DV-0900
臺
1
2
電腦
套
1
配開放實驗室信息管理系統1套
3
液晶顯示器
190V4LSB2/93
臺
1
4
椅子(木扶手示教椅)
五輪轉椅
張
1
5
音箱
K-10 200W
對
1
6
音箱吊架
SP-506
對
1
7
功放機
D-168
臺
1
8
無線話筒
SG-102
套
2
9
鵝頸式桌面麥克風
AR-898
套
1
10
硬盤
1000G SATA2接口
個
1
11
交換機
TL-SF1016S 16口
臺
1
12
同軸高清硬盤錄像機
MC-HAVR-6004V3-S-K
臺
1
13
投影機
CR2150X
臺
1
14
投影幕
120寸
付
1
15
2.4G無線大功率攝像機
BOJ-905
套
1
16
2.4G無線接收機
708
套
1
17
紅外模擬迷你智能球機
MC-25M1-S290
個
1
18
點陣式紅外防水筒型攝像機
MC-2000L-2737S2
個
2
19
監控電源適配器
12V 2A
個
2
20
攝像機支架
04H
個
2
21
攝像機支架
MC-05H
個
1
22
通用投影機吊架
500-1000mm可調 白色
套
1
23
視頻分配器
MT-1504 1進4出 15針母插
個
1
24
VGA視頻線
1m 公對公
條
2
25
VGA視頻線
3m 公對公
條
2
26
VGA視頻線
25m 公對公
條
1
27
VGA視頻線
5m 公對公 白色
條
2
28
VGA視頻線
5m 公對母
條
3
29
BNC頭(視頻)【公頭】
¢5
個
8
30
音頻線(音頻連接線)
一頭耳機插頭另一頭為視頻插頭(紅白)長3M
條
2
31
雙蓮花音頻線(純銅)
1.5m 二對二音頻線 黑色
條
1
32
話筒音頻線
6.5 公對公 5M
個
1
33
USB連線
A型公插頭轉A型公插頭 1.5m 黑色
條
2
34
多功能排插
NEA3-1130-3 3米
個
2
35
電池
5號
個
6
36
電池
9V
個
6
37
電工膠布
PVC 9M
卷
1
38
電源插座
86型 2*2*3 10A
個
3
39
插座底盒
86#/明裝(安裝孔位尺寸54mm*54mm)
個
3
40
專業音箱線(發燒線)
銅芯線
米
40
41
同軸電纜線
SYV75-5(96編織)
米
80
42
銅芯聚氯乙烯護套電纜
RVV 3*1.0mm2 黑色
米
70
43
PVC 壁式線槽
50*25mm 3.2米 白色
條
7
44
ID門禁卡
4100 ID白卡
張
36
45
指紋ID卡考勤機
Z365G
臺
1
46
發卡器
PS/2
個
1
47
嵌入式多功能網絡虛擬儀器
套
1
附1
48
開放實驗室信息管理系統
套
1
附2
49
通信板
1)實驗臺地址范圍0-255。
2)具有WIFI、RJ45、RS485上位機通信接口。
3)上位機與各實驗臺數據交換,接口轉換功能。
4)工作溫度范圍-20℃~+50℃。
套
1
50
上位機軟件
1)添加、刪除、配置各實驗臺模塊。
2)實時監測各實驗臺各項模塊實時參數。
3)遠程控制各實驗臺模塊功能開關,按鍵鎖定。
4)軟件用戶登錄管理功能。
套
1
51
一體化教學多媒體主控臺說明書
DB-SD5-1
本
1
六、說明2: DB-SD5-2電子創新及畢業設計技能島
一、產品簡介
電了技能實訓與畢業設計開放式訓練系統市場調查
大學生畢業設計主要是以撰寫論文及答辯兩部分組成的。為了杜絕大學生通過網絡抄襲,在論文答辯之前,要對所撰寫的論文進行查重,各大學對查重比例有不同的要求。這就要求大學生在撰寫畢業論文的時候一定自己查閱資料,對論文內容進行深入研究,進而歸納總結完成論文內容。但是,如果是純理論的研究,以大學生所掌握的專業理論水平,很難提出具有獨特見解的理論觀點,要達到論文查重率不高于30%還是比較難做到的。目前,這個問題在各個大學具有普遍性,由此我們推出了電子創新及畢業設計實用課題開發平臺,即能讓學生平時利用平臺開展電子技能創新實訓又能讓學生根據自己的喜好選擇其中某個實用課題做為畢業論文選題。
技能實訓與畢業設計開放式訓練系統指導思想
該開發平臺就是讓學生根據自己的喜好選擇一個實用課題做為畢業論文選題,通過自己動手制作、編寫程序、調試組裝,最終完成一項具有實際功能且體現實用價值的產品模型,以此獲得第一手資料,再在此基礎上撰寫論文,這樣學生所寫的就是真實反映學生自身水平的論文,又可以平時開展電子技能創新實訓平臺。
二、硬件配置
該開發平臺有實訓桌、實訓控制島、電子創新模塊、便攜式實驗箱和配套器材等部件組成。最核心的是由幾十個采用積木式標準接口組成的電子模塊,各電子模塊之間可以像搭積木一樣連接,同時可外接主機模塊和傳感器等外設,使其電路功能不斷擴展,涉及內容可涵蓋自動化、電子信息和通信類等專業。其次,配套的便攜式實驗箱是方便學生攜帶的,學生可以將自己選做的電子模塊存放在便攜式實驗箱中,在做畢業設計期間,該實驗箱可以以租借的形式由學生保管。同時,為了方便教學管理還配置了模塊儲存柜,以存放閑置的電子模塊。

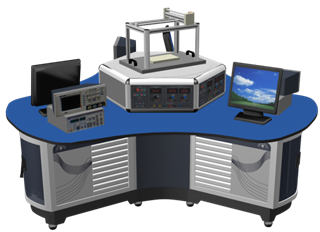

參考圖
三、產品實訓舉例圖片:
例1:LCD屏、數碼管、點陣屏模塊驅動
四、技術參數:
1、 工作電源: 三相五線 AC380V±5% 50Hz
2、 安全保護: 漏電保護(動作電流≤30mA),過流保護,熔斷器保護
3、 額定功率: 2KW
4、 環境溫度: -10℃~40℃
5、 相對濕度: ≤85%
6、 外形尺寸:2500mm(直徑)×775mm(高);
7、 線路實訓:透明創新模塊根據實訓內容組合
五、產品結構:
技能工作島由三邊形工作臺、六邊形電源控制屏及典型工作任務組成,能同時容納6名學生在設備上進行操作。
三邊形工作臺:桌體采用§1.5mm厚的優質鞍鋼盒裝鋼板做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方。工作臺分三邊六工位設計,每工位設置有弧面雙開門式存儲柜及鍵盤支架,可放置計算機主機,,工位與工位之間采用圓弧形過渡板連接。桌面為三邊形結構,采用25mm厚的實芯理化板,外表面貼防火板,經數控設備銑削加工成型,桌邊倒圓弧處理,美觀安全。工作臺直徑為2500mm,高度按人體工程學要求設計,為755mm。
六邊形電源控制屏:電源控制屏采用六邊形結構,與工作臺相對應。框架采用30 R的半圓形鋁型材經過專用連接件組裝,頂面與底面采用§1.2mm厚的優質鋼板連接。六個作業面均配置有實訓電源及接口控制系統,控制面板按鍵為薄膜輕觸式設計,具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊,內置有直徑為850mm的多角度公共操作平臺,公共操作平臺能360°旋轉,能做120°定位,平臺頂板采用10mm厚的鋁板加工成型,能載重約60Kg的典型工作任務。
六、SYDZYT-02-2電子創新及畢業設計技能島實訓屏說明
為實驗提供交流電源、直流穩壓電源、DDS功率型函數發生器/頻率計、各種測試儀表及電源插花座等,具體功能如下:
(一)儀表面板
1.真有效值交流數字電壓表
1) 測量范圍:0-500V,設置2V/20V/200V/1000V四量程,量程自動切換,超量程報警。
2) 2.7寸TFT液晶屏顯示四位測量值,具有超量程自動提示功能。
3) 測量精度:±0.5%+2。
4) 抽樣率:5次/秒
5) 工作溫度范圍:-20℃~+50℃。
6) 上位機具有實時監視及關斷功能。
2.真有效值交流數字電流表
1) 測量范圍:0-5A,設置2mA/20mA/200mA/5A四檔量程,具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值,具有超量程提示功能。
3) 測量精度:±0.5%+4。
4) 抽樣率:5次/秒
5) 工作溫度范圍:-20℃~+50℃。
6) 上位機具有實時監視及關斷功能。
3.真有效值交流數字毫伏表
1) 測量范圍:0.2mV~600V,設置200mV、2V、20V、200V、600V五檔量程,具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值。
3) 測量精度:±0.5%+5。
4) 頻率范圍:10Hz~600KHz。
5) 輸入阻抗:1MΩ,輸入電容≤30pF。
6) 抽樣率:5次/秒
7) 工作溫度范圍:-20℃~+50℃。
8) 上位機具有實時監視及關斷功能。
4.直流電壓表
1) 測量范圍:0-1000V,設置2V/20V/200V/1000V四檔量程,具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值,具有超量程提示功能。
3) 測量精度:±0.5%+2。
4) 抽樣率:5次/秒
5) 工作溫度范圍:-20℃~+50℃。
6) 上位機具有實時監視及關斷功能。
5.直流電流表
1) 測量范圍:0-5A,設置2mA/20mA/200mA/5A四檔量程,具有量程自動切換,超量程報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值,超量程提示。
3) 測量精度:±0.5%+2。
4) 抽樣率:5次/秒
5) 工作溫度范圍:-20℃~+50℃。
6) 上位機具有實時監視及關斷功能。
(二)直流電源
1.雙路直流程控電源
1)采用DAC加MOS管恒流輸出,每路輸出0-30V/2A,電壓穩定度≤0.3%,電流穩定度≤0.3%,有短路、過流自動保護功能,設有短路軟截止自動保護和自動恢復裝置。
2)2.7寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流,并且具有恒流提醒功能。
3)采用EC11旋鈕編碼器調節輸出電流和限位電流。
4) 上位機設置輸出電流和限位電流,并有實時監視及鎖定和關斷功能。
5) 電源效應≤0.01%+3mV
6) 負載效應≤0.01%+3mV(I≤1A)/≤0.02%+5mV (I≤3A)。
7) 恢復時間≤100us。
8) 漣波和噪聲≤1mVrms。
9) 溫度系數≤100ppm/℃。
10) 工作溫度范圍-20℃~+50℃。
2.提供四路固定直流電源輸出
1)電壓電流參數±5V/5A、±12V/2A。有短路、過流自動保護功能,設有短路軟截止自動保護和自動恢復裝置。
2)固定電源測量板2.7寸TFT液晶屏具有正負電壓顯示,正負電流顯示,具有過載提示功能。
3) 上位機具有實時監視及關斷功能。
4) 紋波與噪聲:150mVp-p。
5) 啟動上升時間:100ms。
6)工作溫度范圍:-20℃~+50℃。
(三)交流電源
1)提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源,電流1.5A。
2)提供多組~220V插座,為外部儀器提供工作電源。
3)提供網絡接口
(四)DDS功率型函數發生器/頻率計:
1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。
2)2.7寸TFT液晶屏顯示輸出頻率、波形、占空比、幅度、衰減、偏置。
3)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(1HZ-- 10KHz)。
4)頻率范圍 1HZ~3MHz, EC11旋鈕編碼器調節。
5)輸出幅度采用EC11旋鈕編碼器調節,正弦波輸出具有20db,40db,60db衰減。
6)方波占空比可調, 調節范圍:5%-95%調節;
7)外測頻率功能,頻率計測量范圍1HZ-100MHz,幅度3.3V,具有自動換檔功能。
8)上位機設置函數信號發生器各個參數,并有實時監視及鎖定和關斷功能
9)上升時間≤50。
11) 5V正反相單脈沖輸出。
12) 工作溫度范圍:-20℃~+50℃。
(五)通信板
1)實驗臺地址范圍0-255。
2)具有WIFI、RJ45、RS485上位機通信接口。
3) 上位機與各實驗臺數據交換,接口轉換功能。
4)工作溫度范圍-20℃~+50℃。
七、電子創新及畢業設計創新模塊配置清單
配置表一配置設備菜單
設備大類
編號
產品名稱
數量
采購
性質
微處理器模塊
1
MS51單片機模塊
1、主控制核心模塊
2、學生可根據自己掌握的情況自行選擇
3、可根據學校要求定制處理器
2
STM32單片機模塊
人機對話模塊
1
LCD12864點陣液晶模塊
2
LED16X16點陣模塊
3
八位數碼管模塊
4
獨立鍵盤與矩陣鍵盤模塊
數據傳輸
1
RS232通信模塊
2
USB接口模塊
傳感器模塊
1
火焰?zhèn)鞲衅髂K
2
煙霧傳感器模塊
3
超聲波傳感器模塊
4
光敏傳感器模塊
5
人體熱紅外傳感器模塊
6
溫濕度傳感器模塊
7
聲音傳感器模塊
測控模塊
1
繼電器模塊
2
直流電機模塊
3
步進電機模塊
4
交通燈模塊
無線通信模塊
1
2.4G射頻收發模塊
2
Wifi模塊
3
GSM/GPRS模塊
實用模塊
1
時鐘模塊
2
語音播放模塊
3
功放模塊
4
儲存器模塊
5
接口引腳轉接模塊
存儲工具
便攜式工具箱
提供四路電源、電源線、信號線、儲物格等,便于學生攜帶,可脫離實驗場所限制,在寢室、圖書館、實驗室等場所方便使用
配置表二配置設備菜單
設備大類
編號
產品名稱
數量
采購
性質
微處理器
1
AVR單片機模塊
2
EPM240邏輯模塊
總線模塊
1
RS485總線通信模塊
2
CAN總線通信模塊
傳感器模塊
1
震動傳感器模塊
2
三軸加速度/角速度傳感器模塊
3
顏色傳感器模塊
4
霍爾傳感器模塊
5
三軸磁場傳感器模塊
6
空氣質量傳感器模塊
7
電流傳感器模塊
控制
1
旋轉編碼器模塊
1
RFID模塊
2
藍牙模塊
3
Zigbee模塊
數據處理
1
高速AD模塊
2
高速DA模塊
配置表三仿真器與編程器菜單
設備大類
編號
產品名稱
數量
輔助工具
1
51仿真器
USB接口,DIP40鍍金插針。
兼容KEIL C51 UV2/UV3/UV4調試環境,支持單步、斷點、隨時查看寄存器、變量、內存,支持全速運行時暫停按鈕,可仿真各種51指令兼容單片機。內部最大仿真時鐘24MHZ,程序存儲器64K,仿真的同時已燒好代碼,系統可脫機運行。
一對一配置
2
51編程器
支持AT89S51、AT89S52
支持:AT90can128 AT90can32等;
Attiny11 Attiny12 Attiny13等
Atmega128Atmega32 Atmega64 Atmega8等;
USB接口
支持Win7系統
下載時可對目標板供電,500mA
一對一配置
2
AVR仿真器編程器
USB接口,帶0.5A可恢復保險絲,支持5V/3.3V工作電壓;
仿真固件可升級,支持AVRstudio軟件。
支持:
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有帶JTAG口的單片機)。
一對一配置
3
JLINK仿真器編程器(用于STM32)
USB2.0接口
支持ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4內核;
支持Serial Wire Debug (SWD);
支持Serial Wire Viewer (SWV);
可與IAR Workbench、Keill,ADS,RVDS無縫集成;
支持1.2V-5V目標板電壓;20pin與SWD接口轉接板
支持WIN2000/XP/VISTA/7等
一對一配置
4
FPGA/CPL編程器USB-Blaster
USB接口
穩定支持SignalTap II嵌入式邏輯分析儀功能;
支持ALTERA公司全系列器件;
支持三種下載模式:AS、PS和JTAG;
一對一配置
配置表四
電子創新及畢業設計工作島產品配件包
編號
產品名稱
參數
數量
單位
1
實驗連接線
1
套
2
電子創新及畢業設計技能產品電路搭建實訓項目配套軟件
1
套
3
紙質與電子指導書
1
套
更多參數請聯系我公司銷售人員
上一篇:
計算機組裝與維護實訓室建設方案
下一篇:
plc實驗室建設方案
相關文章
供配電實訓室配置方案
東風天錦汽車實訓室建設方案
計算機組裝與維護實訓室建設方案
高性能電工實訓與考核裝置實訓室方案
工業機器人實訓室建設方案
Copyright © 1998 - 2025 上海頂邦 All Rights Reserved
滬ICP備10025790號-10
產品列表
|
企業博客
產品列表頁
返回頂部
