嵌入式實訓室（STM32）建設方案
一、嵌入式實訓室概述
隨著物聯網和人工智能的快速發展,嵌入式技術迎來了發展機遇的同時,也給高校的嵌入式系統課程帶來了挑戰。嵌入式系統具有體積小、功能強、可靠性高等特點,已經廣泛應用于各個領域,深入人們生活方方面面,對應培養多樣化、高端化人才的需求。因此,越來越多高校開設了嵌入式系統技術與應用課程。以新興應用型本科院校為例,信息工程學院計算機科學與技術專業設置了嵌入式技術的理論課程、實驗課程、課程設計和系統集成項目實訓,目的是培養同時具備嵌入式系統軟硬件綜合開發與應用能力的高素質嵌入式應用系統開發人才。
嵌入式系統實訓室是進行嵌入式系統課程教學的重要場所,它為學生提供一個專業的嵌入式系統學習實訓環境。實訓室一般設置有嵌入式系統開發平臺、各種傳感器模塊、嵌入式處理器開發板、儀器設備等硬件設施。同時還配備了完善的軟件平臺,如嵌入式操作系統、開發工具鏈、仿真平臺等。
在實訓室內,學生可以接觸各種主流的嵌入式處理器和微控制器,如ARM、MIPS、AVR、DSP等,學習嵌入式系統硬件電路設計、嵌入式操作系統移植、驅動程序開發、系統仿真、應用程序設計等內容。通過完成一系列的嵌入式系統課程設計實訓,學生可以較系統地掌握嵌入式系統開發方法,培養解決實際嵌入式系統開發問題的能力。
實訓室還要注重培養學生的動手能力和團隊合作精神。學生需要通過團隊形式開展項目實訓,在指導教師的指導下,從需求分析、系統設計到項目實現全過程中練習嵌入式系統開發。這不僅鞏固了學生的專業知識,也提高了實際能力,對今后從事嵌入式系統開發工作非常有幫助。
2.1什么是嵌入式
嵌入式系統（embedded system），是一種嵌入機械或電氣系統內部、具有專一功能和實時計算性能的計算機系統。嵌入式系統常被用于高效控制許多常見設備，被嵌入的系統通常是包含數位硬件和機械部件的完整設備，例如汽車的防鎖死煞車系統。相反，通用計算機如個人電腦則設計靈活，可以智能處理各式各樣的運算情況，以滿足廣大終端用戶不同的需要。
現代嵌入式系統通常是基于微控制器（如含集成內存和/或外設接口的中央處理單元）的，但在較復雜的系統中普通微處理器（使用外部存儲芯片和外設接口電路）也很常見。通用型處理器、專門進行某類計算的處理器、為手持應用訂制設計的處理器等，都可能應用到嵌入式系統。常見的專用處理器有數字信號處理器。
嵌入式系統的關鍵特性是處理特定的任務，因此工程師能對其進行優化，以降低產品的體積和成本，提升可靠性和性能。
嵌入式系統的物理形態包括便攜設備如計步器、電子手表和MP3播放器，大型固定裝置如交通燈、工廠控制器，大型復雜系統如混合動力汽車、磁共振成像設備、航空電子設備等。它們的復雜度低至單片機，高至大型底盤或外殼內安裝有多個部件、外設和網絡。
嵌入式系統的主要特征包括:
1. 代碼體積小,可以在嵌入式系統的有限存儲空間內運行;
2. 提供統一的應用程序接口,簡化應用程序的開發;
3. 實現模塊間的解耦合,不同模塊可以靈活組合和拆卸;
4. 具備優異的實時性,可以應用于各類實時控制場景;
5. 系統可靠穩定,能夠無人值守獨立運行,及時處理各種事件與故障。
2.2嵌入式技術與應用專業人才培養
本專業培養面向軟件和信息技術服務業的嵌入式系統設計工程技術人員、軟件和信息技術服務人員等職業群，能夠從事智能終端、物聯網等嵌入式系統應用開發、測試、集成、技術支持與維護等工作的高素質技術技能人才。
掌握以下知識：
(1)掌握必備的思想政治理論、科學文化基礎知識和中華優秀傳統文化知識。
(2)熟悉與本專業相關的法律法規以及環境保護、安全消防、文明生產等知識。
(3 )掌握數模電路基礎及常用傳感器基本原理。
(4)掌握計算機程序設計基礎。
(5)熟悉單片機系統結構基本原理。
(6)熟悉嵌入式操作系統基本原理。
(7)掌握STM32開發基本原理。
(8)掌握嵌入式系統應用開發基本原理。
具備以下能力：
(1 )具有探究學習、終身學習、分析問題和解決問題的能力。
(2)具有良好的語言、文字表達能力和溝通能力。
(3)具有良好的文檔策劃、編寫及圖像處理能力。
(4)具有計算機語言程序編程能力。
(5)具有單片機系統設計與開發能力。
(6 )具有STM32應用程序開發能力。
(7 )具有嵌入式應用軟件測試及撰寫測試報告能力。
(8)具有移動智能終端產品開發及測試能力。
(9)具有嵌入式系統應用開發能力。
(10)具有嵌入式系統集成、技術支持及維護能力。
(11)具有綜合應用專業知識進行創新創業的能力。
2.4嵌入式實訓室配備專業核心課程主要教學內容
2.4.1基礎實驗
1) 跑馬燈、流水燈實驗
2) 彩色流水燈、交通燈實驗
3) 紅、綠兩種顏色顯示
4) 電子鐘顯示、數碼管多位顯示、74HC595 驅動等實驗
5) 1 位數碼管顯示實驗
6) 可以做雙色點陣屏顯示實驗，滾動、靜態顯示字符、漢字符號等
7) LCD1602 液晶屏顯示實驗，可以顯示字符、數字等
8) LCD12864 液晶屏顯示實驗，可以顯示漢字、字符、數字
9) OLED 顯示實驗，可以顯示 4 行漢字，可以顯示圖片
10) TFT 彩屏圖像、文字顯示�？梢宰鋈藱C(jī)交互界面實驗
11) 按鍵控制、外部中斷等實驗
12) 矩陣鍵盤實驗，可用作控制、教學實驗等
13) 可以用作游戲控制桿、實現獨立按鍵等功能
14) 音樂播放、報警提示等
15) 電子表、萬年歷實驗
2.4.2 傳感器實驗
1) 溫度測量
2) 光電開關實驗
3) 火災報警、火焰檢測等實驗
4) 測速、電磁檢測等實驗
2.4.3電器控制實驗
1) 直流電機調速、調向的驅動實驗
2) 步進電機調速、調向、調角度的驅動實驗
3) 繼電器控制實驗
2.4.4 數據傳輸、存儲模塊功能
1) 串口通信，TTL 轉 RS-232 實驗
2) 外部存儲、IIC 總線學習
3) 串行轉并行實驗，可以擴展IO
4) 并行數據轉串行的實驗
5) SD 卡的讀寫、文件系統的學習實驗。
6) 配合多組 485 模塊，可以進行 485 通訊實驗
7) 可以發射不同載波頻率的紅外信號
8) 紅外接收解碼實驗
9) AD/DA 兩種轉換
10) 8 位數據鎖存實驗，可以做 CPU 與外圍模塊的驅動、緩沖模塊
11) 可以 IO 擴展，學習譯碼實驗
2.4.5 工業組態軟件MCGS編程實驗
2.4.6 工業組態軟件MCGS在單片機控制中的應用實驗
1）步進電機控制實驗_總線控制
2）直流電機控制實驗_總線控制
3）工業順序控制實驗_位控制
4）數據采集實驗_總線控制
5）數據采集實驗_總線控制
6）數字電壓表實驗
7）液體混合控制實驗
8）交通燈控制實驗
2.4.7工業組態軟件和微控制器的接口編程實驗
三、 嵌入式實訓室配置清單
| 序號 | 名稱型號 | 數量（套） |
| 1 | 嵌入式綜合實驗箱 | 60 |
| 2 | 示波器 | 60 |
| 3 | 萬用表 | 60 |
| 4 | 實驗桌定制 | 30 |
| 5 | 學生凳定制 | 60 |
| 6 | 24口交換機 | 3 |
| 7 | 電動幕布 | 1 |
| 8 | 智能擴聲音頻終端 | 1 |
| 9 | 音源播放器 | 1 |
| 10 | 無線音源采集器 | 1 |
| 11 | 音源采集器 | 1 |
| 12 | 實驗室布線（根據實際實驗室面積） | 1 |
| 13 | 電腦 | 60 |
注：具體參數請聯系客服

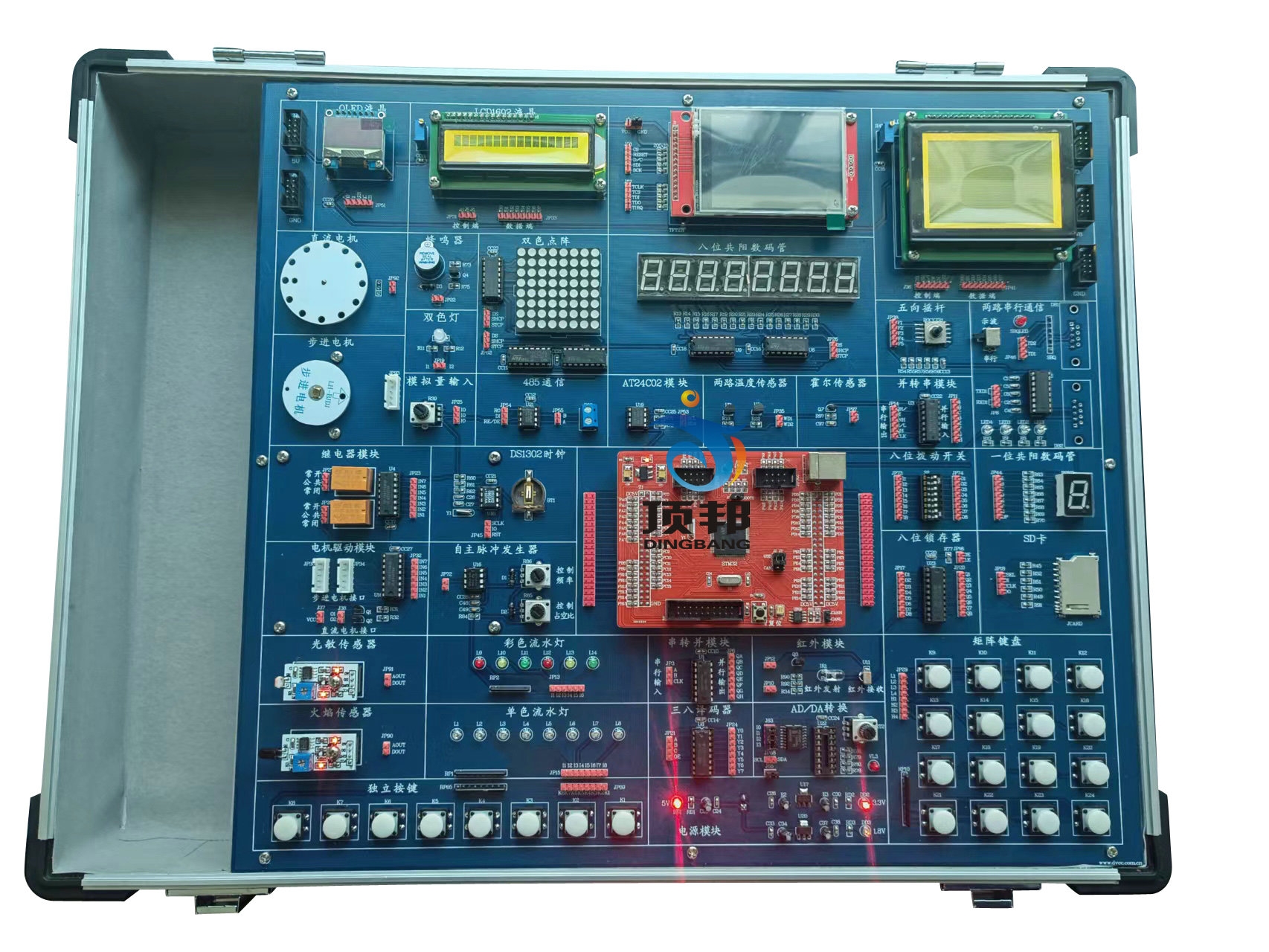

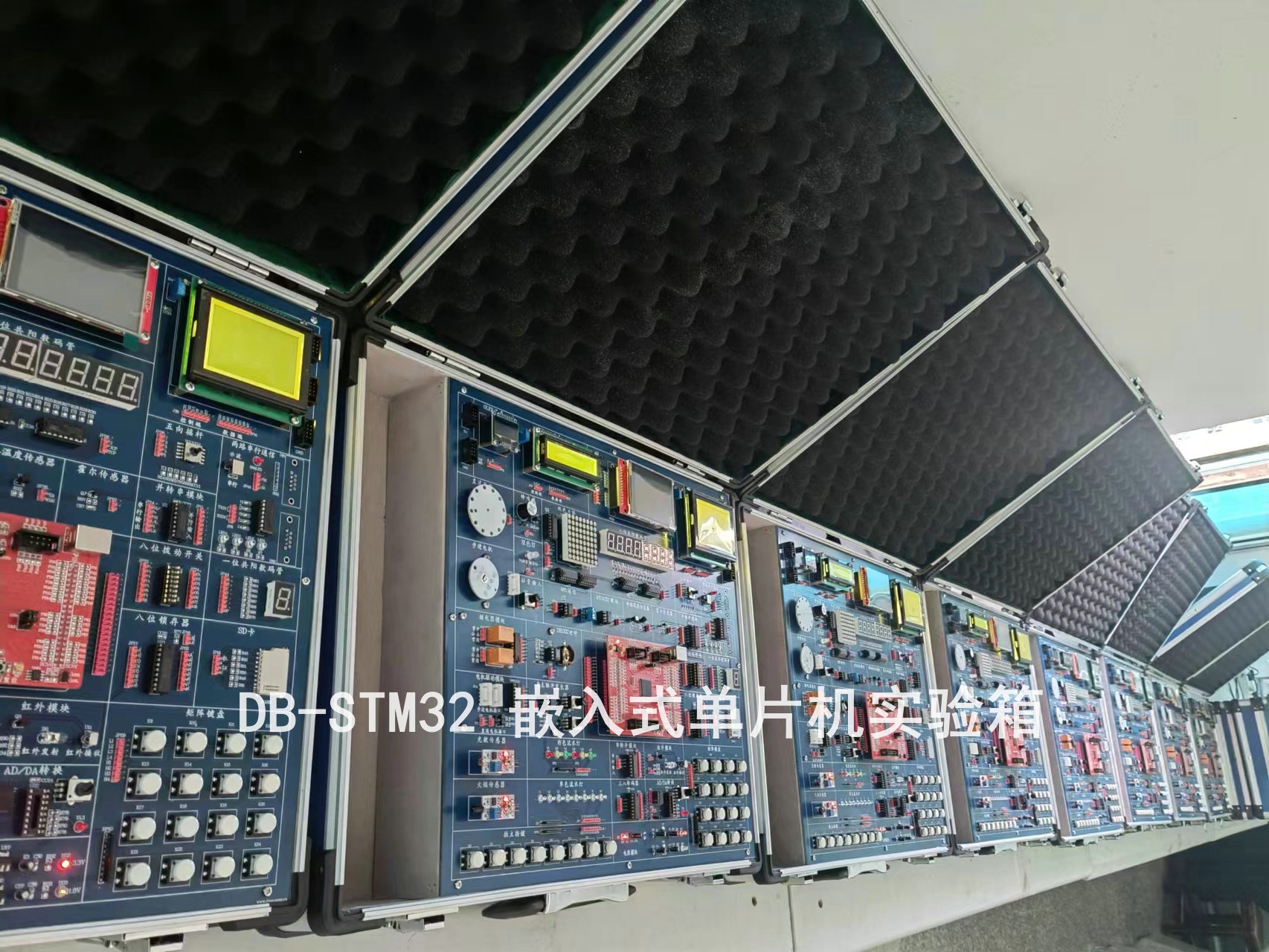

DB-STM32 嵌入式單片機實驗箱
