一、操作臺的技術參數：

1、輸入電壓  三相四線制380V±10%  50Hz

2、工作環境  環境溫度范圍為 -5～40℃

3、裝置容量  交流<1.5KVA

二、控制屏功能及操作使用

     屏上裝有三相電網線電壓指示儀表及指示燈各、總電源開關、漏電保護裝置、三相電源的輸出端、電樞與勵磁電源、熔斷器、告警燈及復位按鈕；定時器兼報警記錄儀及測量儀表等。

1、控制屏的左后側有一根輸入電源線（采用三相四芯電纜線，并已接好三相四芯插頭），插好三相四芯插頭，接通三相380V交流電源。

2、三相自耦調壓器裝在控制屏左下部，調節手柄裝在控制屏的左邊，電源開啟前將三相自耦調壓器手柄按逆時針旋轉到零位。實驗完畢也要把電壓調到零位。

3、漏電開關（電源總開關）裝在控制屏的左側上方，往上打時接通控制屏與外部的電源。

4、實驗管理器在控制屏正面左下方，電源總開關打上后輸入正確密碼就可以開啟控制屏工作電源，此時按下綠色啟動按鈕后各項單元就可以工作；按下紅色按鈕控制屏停止工作；控制屏正面左側中部有急停按鈕，在實訓過程中遇到緊急情況按下此按鈕控制屏即停止工作。

5、三相電網線電壓指示：為指示電網的線電壓值，共裝有一只電壓表，通過換相開關可分別指示電網的UUV、UVW、UUW的線電壓值。

6、控制屏內裝有過流保護裝置，當控制屏工作電流達到設定值保護裝置即切斷工作電源，同時蜂鳴器發出聲響，確保實訓設備與人身安全。外部故障排除后按下復位按鈕控制屏才可以開始重新工作。

7、直流電壓表：具有量程自動與手動調節功能，根據實訓項目選擇合理的測量量程，該電壓表還具有內測勵磁電源電壓的功能，由轉換開關選擇內外測。

8、功率表的使用方法

  ①儀表由單片機、高精度A/D轉換芯片和LED數字顯示電路構成。

②主要功能：

A、測量功率時，輸入電壓、電流的范圍為：5V～450V，200mA～5A。為保證測量準確，儀表內部分八個量程段，測量時能根據輸入信號的大小自動切換量程。

B、能測量功率因數（cosø值），并能自動判別負載性質（L或C）。

C、可測輸入信號的頻率。測量范圍為1.00～99.00Hz。

  ③使用方法：

  （1）接線：電壓輸入端與被測對象并聯，電流輸入端與被測對象串聯。

  （2）開啟電源后，顯示器各位將依次顯示“P”，表明儀表已處于正常狀態，亦即初始狀態。

  （3）“功能”鍵用來選擇測試項目。連續按動此鍵，會依次顯示以下項目：

      U：電壓；    I：電流；    P：功率；    COS：功率因數及負載性質；

FUC：頻率；    SAUE：數據保存；      DISP：數據查詢。

使用時，根據需要用“功能”鍵選定一項。對于前五項，選定項目后，按“確認”鍵，只要輸入端接有相應的信號，即顯示相應的測量值。測量單位為：電壓V，電流A，功率W，頻率Hz。

  （4）數據保存。此功能只能保存COS和P二項的數據。操作方法如下：

      用“功能”和“確認”鍵先后測量P或COS二項數據，待測得的數據穩定后，再按“功能”鍵，選定SAUE，按“確認”鍵。這時會顯示保存數據的序號（共可保存16組數據，序號為0～9，A～F），并保存該組數據。如要查詢該組數據，按“功能”鍵，選定DISP，按“確認”鍵，即找到該組存儲的數據。先顯示功率因數值，再按一下“確認”鍵顯示功率值。

注意：P和COS二項的數據是作為一組同時保存的。也可各自單獨保存，但這時是作為二組數據保存的。在查詢時，每組數據中沒測的那項數據為亂碼。

要讓微機采集和保存負載的U、I數據并顯示其波型和相位差別，必須至少保存一組P、COS數據。

9、實驗管理器

定時器與報警記錄儀是為幫助老師更好的管理學生，便于教學而設置的。老師可以設定定時時間，到定時時間能自動斷開電源，保證考核時間的正確性，又可累計操作過程中誤操作并會報警提示，并記錄下誤操作次數，以考察學生的實驗質量。另外還設置了密碼上電功能，限止學生私自上電操作，面板還有一個標準時間顯示，老師可以隨意調整該時間，該時間當機柜失電也不會遺失。

報警器的功能有電路漏電報警、高壓電源過載報警、定時報警三部分，記錄顯示的次數即以上三項報警次數的累加。

功能操作：

1、密碼輸入：輸入密碼（初始密碼：123）正確時機柜才能開機，否則不能開機。按功能鍵使面板最右邊顯示“1”，按確認鍵右邊顯示三位“一”，按數位鍵左邊位閃爍，按數據鍵加數調整，再按數位鍵移位并閃爍，再按數據鍵調整，如此反復至正確密碼，再按確認鍵確認，實驗臺自動上電，面板返回時鐘狀態。

2、定時設置：按功能鍵使最右邊位為“2”，如要調整定時時間按確認鍵，按數位鍵低位閃爍，按數據鍵調整好后，再按數位鍵移位，如此反復移至最高位，如不正確可反復按數位鍵移位，按數據鍵調整數據至最高位再按確認鍵確認，系統返回時鐘狀態。

3、時鐘設置：能修改面板標準時間；標準時間一般為北京時間，可根據老師需要自行調整；按功能鍵使最右邊顯示為“3”，按確認鍵低位閃爍，按數據鍵數據上升調整，再按數位鍵移位，再按數據鍵調整，如此反復調至左邊最高位后，如正確，按確認鍵，返回時鐘狀態。

4、定時查看：按功能鍵使最右邊顯示為“4”，按確認鍵即可查看定時設置的時間，再按確認鍵返回時鐘狀態。

5、報警查看：查看報警次數；按功能鍵使最右邊顯示為“5”，按確認鍵右邊顯示兩位數據，最高為“99”，再按確認鍵返時鐘狀態。

6、密碼修改：修改系統密碼；按功能鍵使最右邊顯示為“6”，按確認鍵，如需要新輸入密碼則按確認鍵，此時右邊三位顯示“0”，按數位鍵高位閃爍，按數據鍵調整，再按數位鍵移位閃爍，反復操作直至最右位按確認鍵確認，系統返回時鐘狀態。

7、報警復位：擦除報警記錄；按功能鍵使最右邊顯示為“7”，按確認鍵擦除報警記錄，并返回時鐘狀態。

8、查看密碼：該功能是為了防止操作者忘記密碼；按功能鍵使最右邊顯示“8”，按確認鍵右邊顯示三位系統密碼，在按確認鍵返回時鐘狀態。

9、復位鍵：按一下復位鍵，系統復位；需要重新輸入密碼才可開機。

三、直流電機勵磁與電樞電源使用方法

該單元位于控制屏正面下方，其中面板的左邊為勵磁電源（輸出電流＜0.5A），只要把勵磁電源開關打在“開”位置，即可在“+”“－”兩端子輸出約220V的直流電壓。

可調電樞電源，輸出約0—220V/2A直流電源，使用時先把三相自耦調壓器沿逆時針旋向最小輸出電壓位置，把電樞電源的開關打在“開”位置。順時針調節三相自耦調壓器，使“+”“－”兩端子的輸出電壓調到所需電壓值。


四、裝置的安全保護系統及保養與維護

（一）、裝置的安全保護系統

1、三相四線制電源輸出，總電源由斷路器控制，設有三相帶燈熔斷器作為短路保護和斷相指示。

2、控制屏電源由交流接觸器通過啟動、停止按鈕進行控制。

3、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗進程的安全。內部并裝有過載保護裝置。

4、三相電源電壓輸出值由三相調查壓器調節，實訓時可接入數字電壓表指示輸出電壓值。

（二）、裝置的保養與維護

1、裝置應放置平穩，平時注意清潔，長時間不用時最好加蓋保護布或塑料布。

2、使用前應檢查輸入電源線是否完好，屏上開關是否置于“關”的位置，調壓器是否回到零位。

3、使用中，對各旋鈕進行調節時，動作要輕，用力切忌過度，以防旋鈕開關等損壞。

4、如遇電源、儀器及儀表不工作時，應關閉控制屏電源，檢查各熔斷器熔管是否完好。

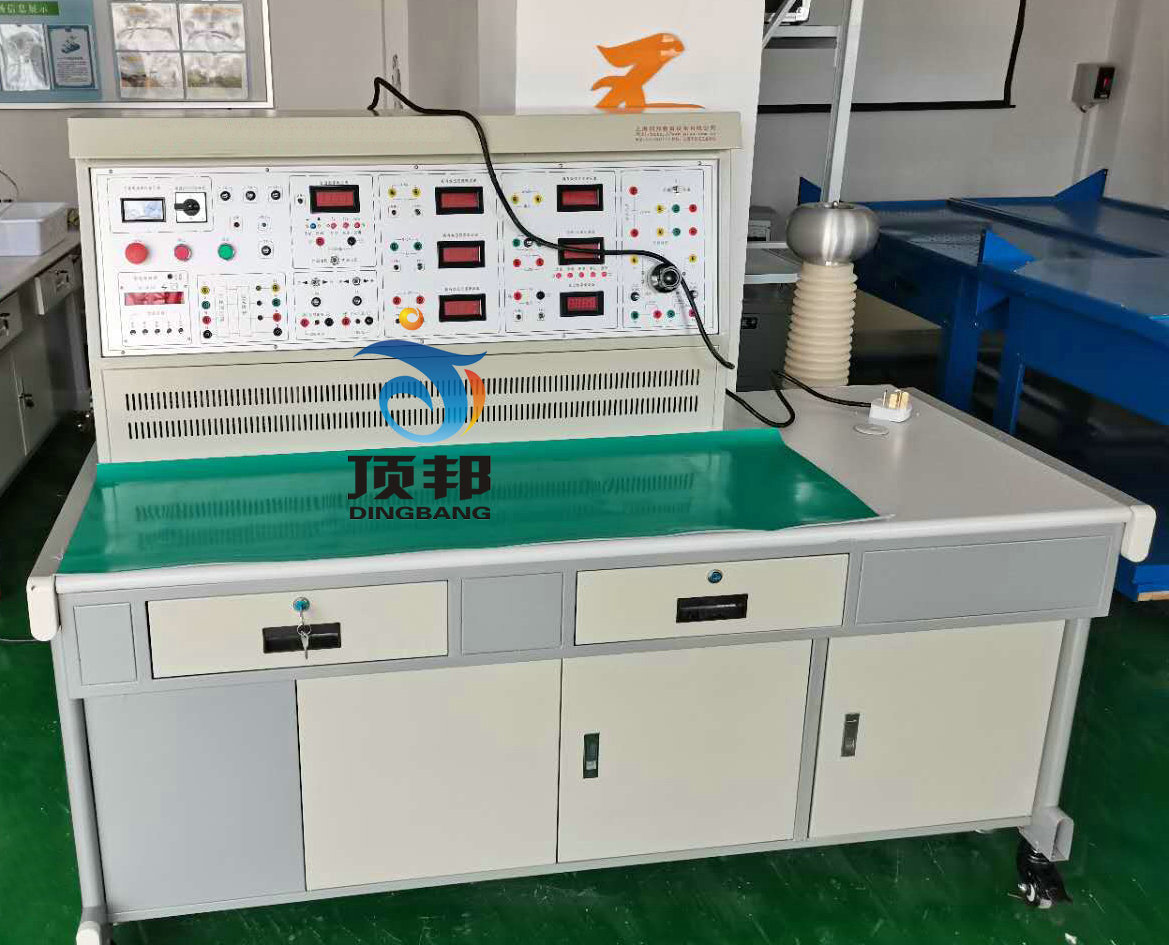

電機檢修技能實訓裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《常用電機檢修工》國家職業資格培訓教程為基礎，為了推動常用電機檢修工職業培訓和職業技能鑒定的開展而研制的實訓裝置。該實訓裝置內容包括電機檢修前準備、電機拆卸與組裝、電機檢修以及修試、試驗等方面的知識和技能，適用于高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該電機檢修技能實訓裝置還適合技工學校、職教中心、職業資格鑒定站（所）進行技能實訓與技能鑒定和考核。
一、裝置特點
1、控制屏采用實訓臺結構，測量儀表及電氣線路元器件固定在相應功能塊面板上
2、實訓項目分類明確，具體到電機檢修過程中的每個步驟，使學生能夠真正掌握電機檢修專業技能。
3、實訓裝置采用模塊化的方式進行技能訓練和理論知識的深化
4、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
二、技術性能
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度范圍為-10～＋40℃  相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重    量：100kg
三、裝置配備
1、電源控制屏
   控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
   實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。
3、主控功能板配備項目
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急�？刂瓢粹o。
（2）控制屏面板上設有指針式交流電壓表三只，用于監測三相輸入電源每兩相之間的線電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，輸出0～450V/5A。
（5）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
4、儀器儀表
（1）提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
（2）提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示功能。
（3）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級，具有超量程報警、指示等功能。
（4）提供直流數字電壓表一只，測量范圍0～300V，分2V、20V、300V三檔，直鍵開關切換，三位半顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能，能夠直接測量直流電樞電源電壓及外側電壓。
（5）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻。
單相電容運轉電動機電容：4uF/450V CBB電容。
（7）低壓電器：3個熔斷器、2個交流接觸器、1個熱繼電器等
5、儀器配備
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）890B⁺數字萬用表，三位半顯示
（3）鉗形電流表一只
（4）交流耐壓測試儀：電壓測試范圍為0～5KV，漏電流0～100mA，變壓器容量為1000VA。
6、制作設備、電機等配備
（1）拆、裝工具一套：拉馬、活動扳手、錘頭、劃線板、壓線板、彎頭剪刀、尖嘴鉗、剝線鉗、鋼劇等。
（2）鉗工工具：劃線針、圓規、沖子、樣板、直角鋼尺、游標卡尺、千分尺、塞尺、老虎臺等。
（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
（4）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
（5）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速2000r/min。
四、實訓項目
（一）電機檢修前的準備

1．檢查運行情況，作檢查記錄 2．故障測試

3．測量技術數據 4．工具制作

（二）電機的拆卸與組裝

1．電機解體 2．機殼清掃、作標記 3．電機與負載的解裂 4．聯軸器拆除

5．電機端蓋的拆除 6．抽出電機轉子 7．定子內腔清洗 8．零部件的檢查、清點、編號和標記

（三）部件檢修

1．軸承檢修  ①軸承的拆卸 ②補充缺油軸承的潤滑脂 2．繞組檢修 ①測量和記錄電機原始數據 ②繞組拆除 ③電機嵌線 3．電機換向裝置檢修 ①電刷檢修

③軸承清洗和注入潤滑脂 ④軸頸和軸承室的檢測   ④電機接線、測試 ⑤繞組浸漬與烘干     ②換向器檢修

（四）電機組裝和整機安裝

1．參與檢修部件的裝配 2．參與進行電機軸心糾偏定位 3．清理定子內腔

4．參與轉子和端蓋的裝配 5．修復電機的現場整機組裝

（五）試驗

1．電機試驗 ①電機試運轉 ②測量絕緣電阻和繞組的直流電阻 2．電氣試驗 ①連電機與負載傳動機構 ②參與電氣試驗并作記錄

③空載 ④電機旋轉方向   ③參與進行數據處理 ④參與修試報告起草

五、用戶自配儀器設備
1．交流耐電壓測試儀、短路測試儀、測匝器         2．烘箱、浸漆槽
六、DBY-750DY電機檢修技能實訓裝置配置清單

NO	配置名稱	型號規格	單位	數量	備注
1	實訓操作桌		套	1
2	實訓屏	DBY-750DY	臺	1
3	學生凳		張	2
4	絕緣皮（膠墊）		張	1
8	配件及工具		套	1	見表一
9	安全導線		根	20
10	指導書		套	1

表一  配件及工具

序號	名    稱	數量	備注
1	890B+數字萬用表	1只
2	鉗形電流表	1只
3	兆歐表	1只
4	拆、裝工具	1套	拉馬、活動扳手、錘頭、劃線板、壓線板、彎頭剪刀、尖嘴鉗、剝線鉗、鋼劇各一
5	鉗工工具	1套	劃線針、圓規、沖子、樣板、直角鋼尺、游標卡尺、千分尺、塞尺、老虎臺各一
6	繞線裝置	1套	包括電機繞線模、繞線軸、繞線架、壓線架
7	手搖電子計數繞線機	1臺
8	未浸漆的三相鼠籠異步電動機	1臺	180W
9	未浸漆的他勵直流電動機	1臺	100W
