在制冷領域，壓縮機作為系統的“心臟”，其性能直接影響整個制冷系統的效率與可靠性。隨著科技的進步和環保要求的提高，傳統的定速制冷壓縮機已逐漸無法滿足市場的需求，而可變流量制冷壓縮機以其高效節能的特點成為研究和應用的熱點。為此，可變流量制冷壓縮機性能測試實訓裝置應運而生，成為評估和優化新型壓縮機性能的關鍵工具。
    一、技術革新：可變流量制冷壓縮機的優勢
    可變流量制冷壓縮機能夠根據實際冷卻需求動態調整運行速度，實現能量的按需供給，從而大幅降低能耗，提升系統效率。相比傳統壓縮機，它具備更寬廣的調節范圍，更高的能效比，并且能更好地適應復雜變化的工況要求。這些優點使得可變流量技術在商業制冷、空調系統以及工業冷凍領域中具有巨大的應用潛力。
    二、實訓裝置的作用與重要性
    為了全面評估可變流量制冷壓縮機的性能并對其進行持續改進，開發了專門的[可變流量制冷壓縮機性能測試實訓裝置]。該裝置能夠模擬不同的工況條件，精確測量壓縮機在不同操作點的表現，包括效率、噪音、振動等多個方面的性能指標。通過這些數據，研究人員可以對壓縮機設計進行細致入微的分析和調優，確保其在實際應用中的最優表現。
    三、實訓裝置的組成與功能
可變流量制冷壓縮機性能測試實訓裝置通常由測試平臺、測量與控制系統以及數據采集與分析軟件三大部分組成。測試平臺為壓縮機提供穩定的工作環境；測量與控制系統則負責實時監控各種參數，保證測試的準確性；數據采集與分析軟件能夠對收集到的數據進行處理和解析，生成直觀的報告，便于工程師快速理解壓縮機的性能狀況。

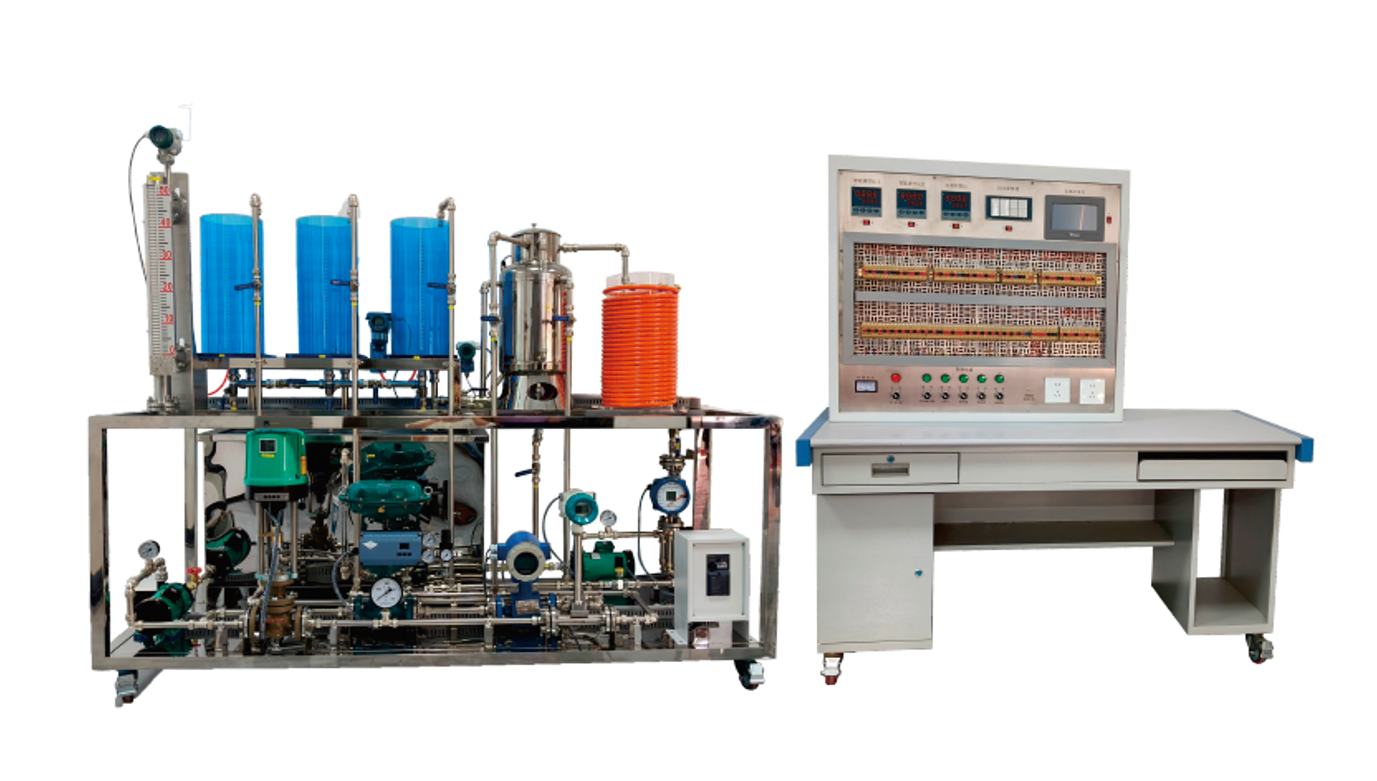

DB-CG25 工廠過程控制儀表實操培訓裝置

一、裝置要求
1.工廠過程儀表實操培訓裝置實現對溫度、壓力、流量、液位等儀表的回路控制、調節，裝置輸入電壓為220V，不銹鋼框架，尺寸為2400*600*1800mm（長*寬*高）；需配套操作電腦、操作桌椅。
2.所有儀表過程接口為標準過程接口。
3.二次儀表及控制按鈕安裝在不銹鋼網孔板上。
二、設備組成
1、動力系統：1套；
2、有機玻璃水箱：3套；
3、儲水箱：1套；
4、液位檢測兩路：磁翻板液位計和電容液位計檢測回路各一路；
5、流量檢測三路：電磁流量計、渦輪流量計檢測各一路；
6、壓力檢測三路：壓力表就地顯示一路、壓力變送器檢測回路兩路；
7、溫度檢測三路：阻電阻、熱電偶和鉑電阻一體式溫度變送器檢測回路各一路。
三、設備及儀表配置清單

設備名稱			規格型號		數量	生產廠家			供貨期
工程過程儀表實操培訓裝置			DB-CG25		1套	上海頂邦教育設備制造有限公司			8周
一、主要工藝設備
序號	設備名稱	規格型號/參數說明						數量
1	對象框架	主體采用不銹鋼鋼架，結構堅固，外表美觀。						1套
		外形尺寸：24006001800mm（長寬高），帶水平調節型支撐腳輪。
2	儲水箱	304不銹鋼材質，容積150L，帶貯水排空底閥和蓋板，管路循環水與泵吸入口間有隔板設計。						1套
3	1號水箱	優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定；						1套
4	2號水箱	優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定；						1套
5	3號水箱	優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定；						1套
6	鍋爐	包括加熱層（鍋爐內膽）和冷卻層（鍋爐夾套），均由304不銹鋼精制而成，內膽尺寸Ф159400mm，夾套Ф219400mm，鍋爐內膽內置加熱功率為3KW電加熱器。						1臺
7	盤管	模擬工業現場的管道輸送和滯后環節，在盤管上有溫度檢測點，它們的滯后時間常數不同，在實驗過程中可根據不同的實驗需要選擇；						1臺
8	磁力驅動泵	型號：：MP-55R-220電壓：220V 揚程6m 功率90W DN25，生產廠家：上海新西山						1臺
9	磁力驅動泵	型號：MP-55R-380，三相交流220v，功率180W，變頻器控制流量，生產廠家：上海新西山						1臺
10	電磁閥	304不銹鋼，AC220V，DN15。						1臺
11	鍋爐防干燒保護裝置	為保證實驗效果好、不降低鍋爐加熱功率的前提下，本套裝置配備了良好的防干燒保護系統，當鍋爐內膽液位低于紅色警戒水位線時，保護裝置將切斷調壓模塊輸出電壓，以有效保護電加熱管不被干燒損壞。						1臺
12	三相可控硅移相調壓裝置	由三相SCR同步移相觸發模塊和三相調壓模塊組成，通過標準4～20mA電流信號，對觸發模塊進行控制，進而對調壓模塊進行輸出調壓控制，控制輸出與控制信號具有很高的線性度，調壓效果好。						1臺
13	管道及閥門	304不銹鋼管路、閥門系統（數量滿足工藝流程需要）						若干
14	空壓泵	氣動儀表供氣，德力西空壓機 50L						1臺
二、主要儀表參數
1	檢測變量	設備名稱		儀表名稱、規格及型號			數量			生產廠家
2	溫度	PT100鉑電阻		配變送器、0-100℃、4-20mA			1臺			上海頂邦
		K型熱電偶		0-100℃			1臺			上海頂邦
		鉑電阻一體式溫度變送器		4-20mA 0-100℃			1臺			上海頂邦
3	壓力	壓力表		Y100，0-0.1Mpa徑向安裝，外螺紋M20*1.5，精度1.6級			1臺			上海頂邦
		智能壓力變送器		0-100KPa 4-20mA G1/2外螺紋			1臺			上海頂邦
4	流量	電磁流量計		精度1.0%FS4-20mA量程0-2000L/h接口：DN15法蘭連接			1臺			合肥福斯達
		渦街流量計		精度1.0%FS4-20mA量程0-2000L/h接口：G1/2外螺紋			1臺
		電容液位計		（HART）檢測回路帶遠傳，現場顯示，精度1.0%FS4-20mA 接口：G1/2外螺紋量程：50cm			1臺			合肥福斯達
6	調節器	智能電動調節閥		4-20MA，可將信號反饋到上位機界面DN20-10			1臺			浙江西也納
7		變頻器		4-20MA，可將信號反饋到上位機界面			1臺			三菱
8		電磁閥		24VDC電磁閥，帶開到位關到位信號反饋接口：G1/2內螺紋			1臺			德力西
9		氣動調節閥		4-20MA（HART），可將4-20MA信號反饋到上位機界面 DN20-10			1臺			上海江郎
10		調壓模塊		4-20MA，可將信號反饋到上位機界面			1臺			溫州
11	聲光報警系統	閃光報警器		AI-302M ，8路			1臺			廈門宇電
12	二次顯示儀表			智能調節儀：2個			與一次儀表配套使用			廈門宇電
				流量積算儀：1個						廈門宇電
				無紙紀錄儀：1個						廈門宇電
13	操作站			操作站為國產知名品牌，操作站主機內存16G 512固態硬盤，i7-13700F處理器，RTX3060獨立顯示器，windows10系統，帶VGA、HDMI等接口，顯示器分辨率2560*1440OP，刷新率165Hz以上，IPS面板。			1套			聯想
14	操作臺			材質為鋼材噴塑，操作臺尺寸長寬高為1200600750，配套座椅。			1套			上海頂邦

    四、展望未來
    隨著對節能減排和可持續發展的追求不斷加強，可變流量制冷壓縮機及其性能測試實訓裝置的研發將越發重要。未來的研究可能會集中在提升壓縮機的適應性、智能化水平以及進一步降低噪音和振動等方面。此外，結合物聯網技術，實現遠程監控和預測性維護也將成為發展的新趨勢。
    總結而言，可變流量制冷壓縮機性能測試實訓裝置不僅是制冷行業技術進步的產物，也是推動該行業持續發展的動力源泉。通過對這一設備的深入理解和合理運用，我們可以期待一個更高效、更環保、更加智能的制冷未來。
