> 消防電梯教學裝置電鍍槽生產控制實驗
2025-02-08 11:02
消防電梯教學裝置電鍍槽生產控制實驗
一、實訓目的
用PLC構成電鍍槽生產控制
二、實訓器材
(1)實訓屏一套
(2)模塊-PLC一塊
(3)連接導線若干
三、實訓步驟

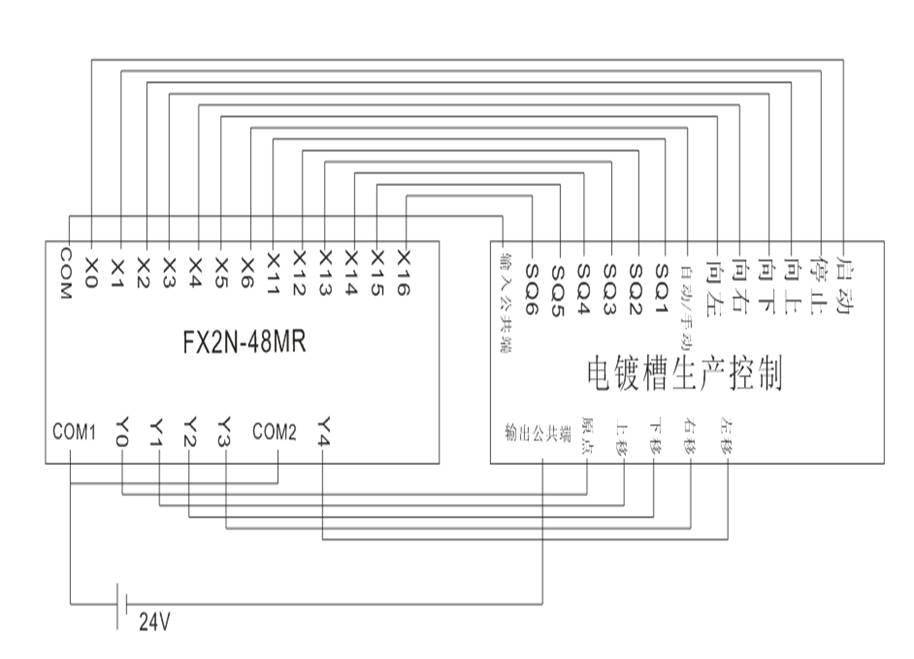

1.實物接線圖
2.控制要求:工件放入第一槽電鍍槽中,電鍍280秒后提起,停放28秒,讓鍍液從工件上流回電鍍槽,然后放入第二槽回收液槽中浸30秒,提起后停15秒,再放入第三槽清水槽中清洗30秒,最后提起停15秒后,行車返回原位
3.I/O分配
輸入信號
輸入信號
名稱
功能
I/O編號
名稱
功能
I/O編號
SB1
啟動
X0
SQ4
行車左限位(后退)
X14
SB2
停止
X1
SQ5
吊鉤限位(提升)
X15
SB3
吊鉤提升
X2
SQ6
吊鉤限位(下降)
X16
SB4
吊鉤下降
X3
輸出信號
SB5
行車前進
X4
名稱
功能
I/O編號
SB6
行車后退
X5
ZD
原點指示燈
Y0
SA1
選擇開關(手/自)
X6
KM1
吊鉤提升電機上移
Y1
SQ1
行車右限位(前進)
X11
KM2
吊鉤提升電機下移
Y2
SQ2
行車(第二槽)定位
X12
KM3
行車電機右移
Y3
SQ3
行車(第三槽)定位
X13
KM4
行車電機左移
Y4

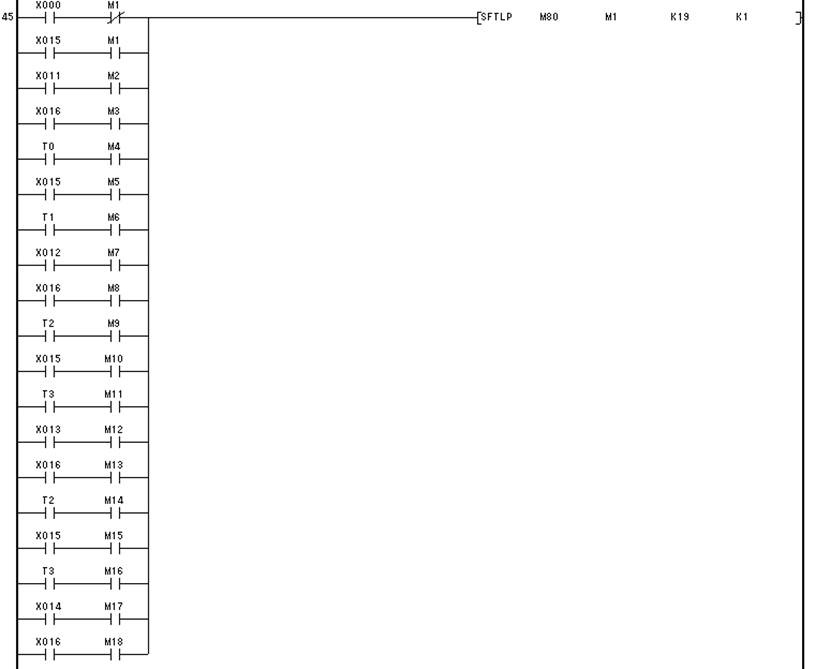

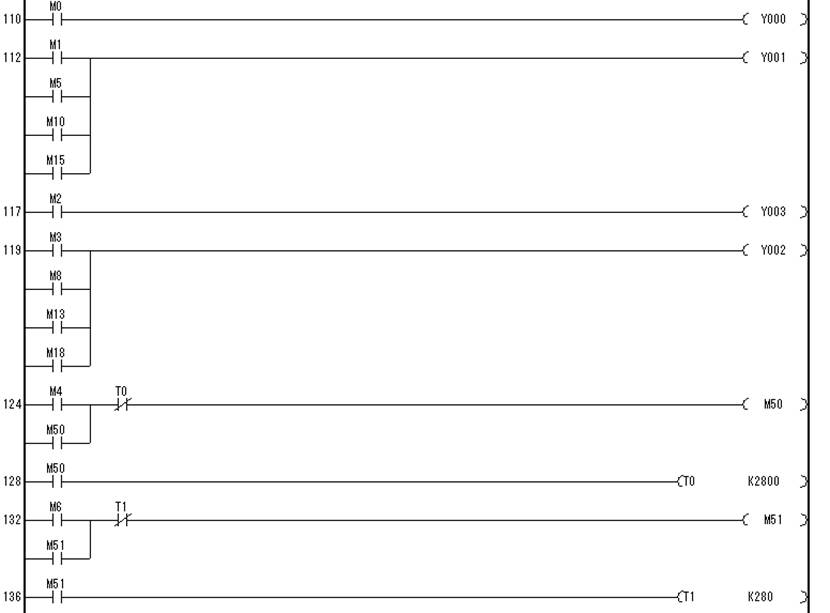

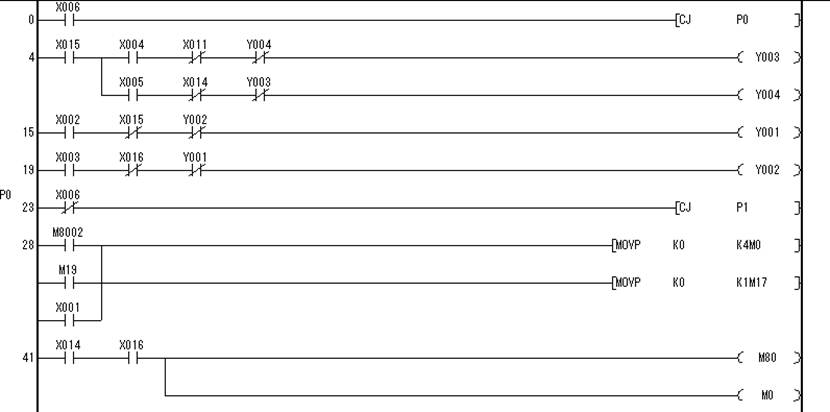

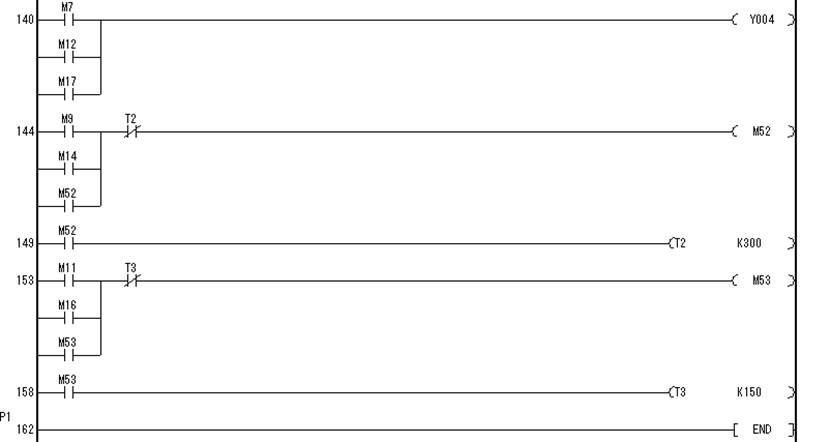

4.梯形圖
