一、實驗目的
    1．熟悉誤碼測試儀的使用方法
    2．熟悉誤碼測試的電路和方法
3. 分析產生誤碼的原因及減少誤碼的方法

二、數字通信原理實驗箱實驗工作原理
衡量一個數字通信系統的主要性能指標是系統的誤碼率。?
系統誤碼測試的一般原理是這樣的:在發送端用一個偽隨機序列發生器產生一個特定碼組作為實驗序列，經待測信道傳輸后，在接收端對此碼組進行檢查。若在T時間間隔內發送N個碼元，在接收端檢測出M個錯碼，則誤碼率:
Pe = M/N = M/(fs•T)  式中，fs為碼元速率。
在實際應用中，測試誤碼的方法有多種多樣。

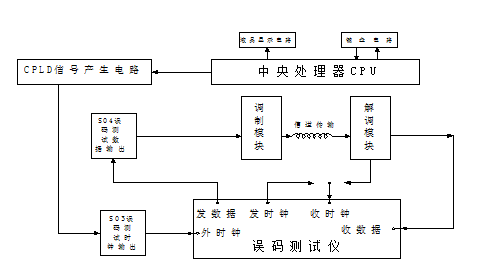

圖14-1  誤碼測試原理框圖

誤碼測試的原理框圖如圖14-1所示。
測試PSK信道誤碼率時的信號流程為：
實驗平臺的薄膜鍵盤選擇誤碼測試，選擇待測試的信道，CPLD模塊將時鐘信號送到S03“誤碼測試時鐘輸出”接口。
誤碼儀接線測試說明：
1．誤碼儀的“發時鐘”送到誤碼儀“收時鐘”（在信道幾乎沒有延時的情況下可以這樣接，若延時較大則需將“收時鐘”接在信道接收端的時鐘提取上）；
2．“外時鐘”接實驗平臺上的S03“誤碼測試時鐘輸出”（作為誤碼儀發端編制數字信號的時鐘；也可選擇誤碼儀的內時鐘，這當然要依照待測信道可傳數字信號的頻率范圍）；
3．薄膜鍵盤選擇待測信道（FSK、PSK）；
4．誤碼儀的“發數據”經S04輸入實驗平臺調制解調實驗模塊部分，然后模塊的解調輸出引腳接誤碼儀的“收數據”，送入誤碼儀。
5．誤碼儀將接收數據與發送數據比較并計算即可測出誤碼率。

三、實驗內容
通信原理平臺FSK、PSK信道的誤碼率測試。（具體操作方法見我公司的誤碼儀實驗指導書）。

四、實驗步驟
1．打開實驗箱右測電源開關，電源指示燈亮。
2．實驗平臺的薄膜鍵盤選擇誤碼測試，選擇待測試的信道，SW03選擇相應的信道，CPLD模塊將所需的外時鐘信號送到S03“誤碼測試時鐘輸出”接口。
3.  誤碼儀的測試數據發接到S04（用外部時鐘時，“外時鐘”接到S03）
4．調整好待測通信信道模塊電路，使其工作狀態最佳。
5．按照上述誤碼儀接線測試說明，接好誤碼儀。
6. 設置好誤碼儀參數。
7. 按誤碼儀測試按鈕，誤碼儀將接收數據與發送數據比較并計算即可測出誤碼率。

五、實驗報告要求
    1．敘述誤碼儀的使用方法。
2．畫出測試FSK、PSK信道誤碼率的方框圖，記錄誤碼率的測試值。
