教學設備

外形尺寸：1450×1080×1200㎜

使用環境：溫度-5℃～40℃；濕度≤80％



一、產品功能

本機主要用于汽車發動機維修過程中的分解與裝配作業。也可用于汽車變速器總成的分解和裝配作業。（需另配置附件）

適用于東風康明斯、玉柴、濰柴、錫柴、上柴等系列中重型汽車發動機的拆裝（發動機總成重量應小于2000公斤）。與發動機連接方式：連接發動機側面，實現發動機完全解體拆裝。

聯接盤承重量：≤2000㎏ 中心距地高度：1000㎜

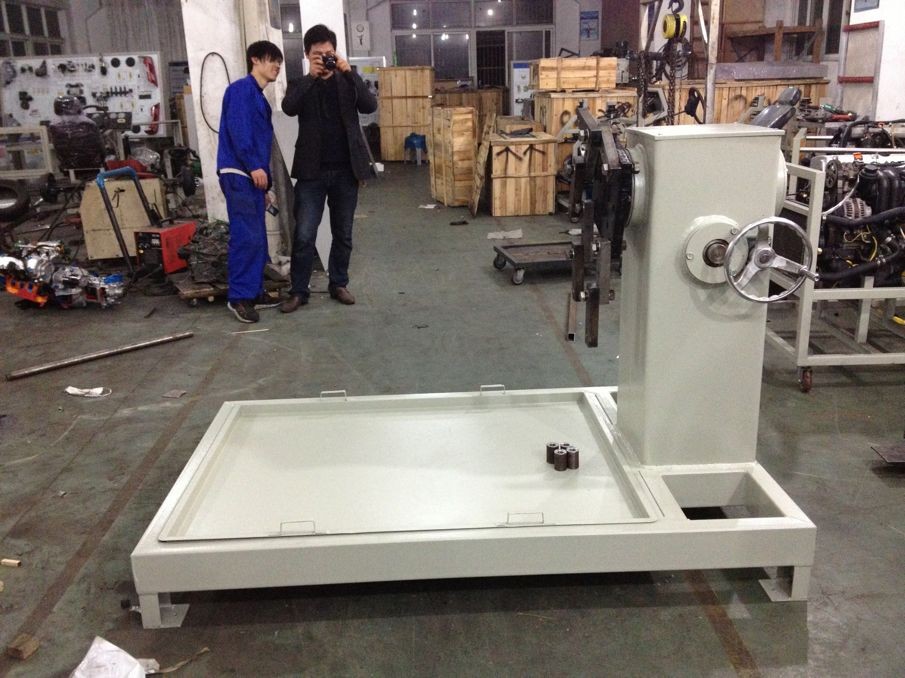

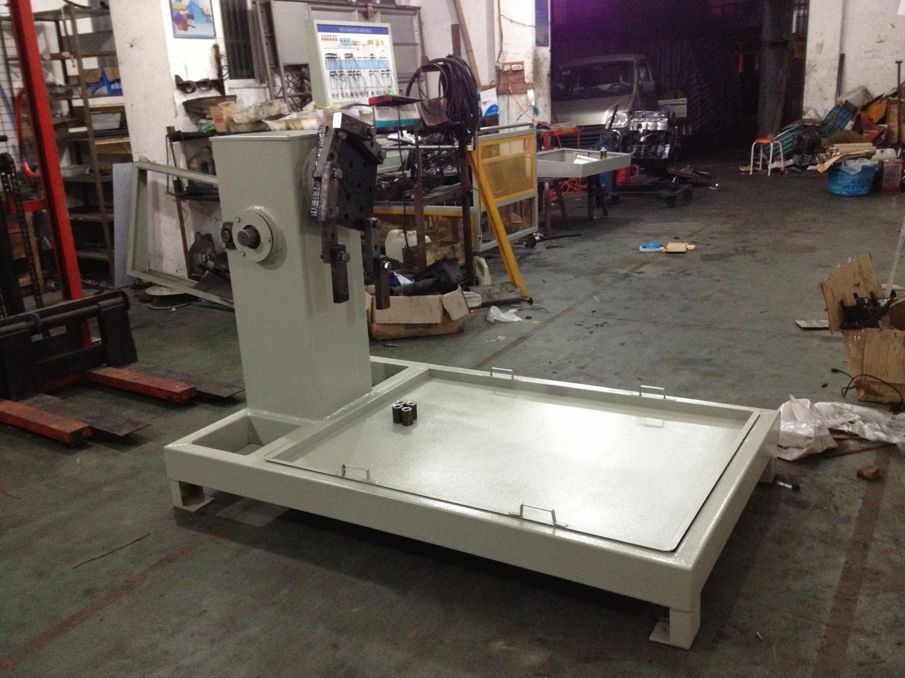

發動機翻轉架可以手工轉動，表面采用優質金屬油漆噴涂；
全身鋼結構，結實耐用，旋轉盤與發動機夾具采用螺栓連接的方式進行安裝；
發動機附翻轉架,由減速機控制，翻轉輕松、方便、安全；360度內可任意停放，方便發動機拆裝、維修；

底部安裝接油盤，大面積接油盆可做到工具、零件、機油不落地；
底部配2個萬向輪和2個導向輪，方便移動，車輪有鎖死功能，鎖死后不能移動，方便對發動機進行操作；
翻轉架可承重不小于2000kg；夾具上連接桿剛度較好，發動機安裝后翻轉架上后，底盤中心撓度不大于5mm；
把發動機固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；學員可在拆裝臺架上進行發動機拆裝和修理的實操，充分滿足發動機解體、裝復、調試、檢驗全過程的要求。
