一．產品簡介

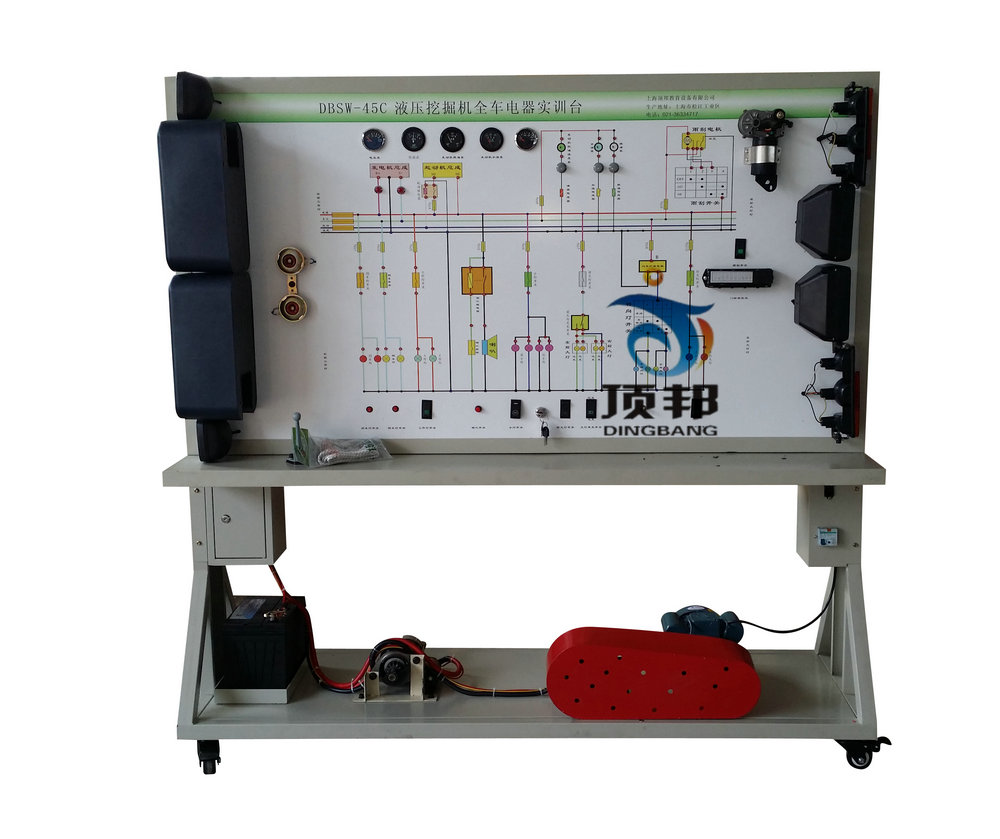

本工程挖掘機全車電器實訓臺以SW-45C 液壓挖掘機全車電器實物為基礎，展示燈光系統、儀表系統、柴油發動機電氣控制系統、起動系統、充電系統、喇叭系統、各傳感器與執行器的組成結構和工作原理及過程。適用于培訓機構、中高等職業技術院校及普通教育類學院和培訓機構對SW-45C 液壓挖掘機全車電器系統的理論和維修實訓的教學需要。
本實訓臺功能齊全、操作方便、安全可靠。
二．主要用途
1．適用于各類型院校及培訓機構對SW-45C 液壓挖掘機電器理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對SW-45C 液壓挖掘機電器模塊各單元教學需要。
3．適用于SW-45C 液壓挖掘機理實一體化教學模式的教學需要。
4．適用于SW-45C 液壓挖掘機技能鑒定考核的需要。
5．適用于SW-45C 液壓挖掘機電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
SW-45C 液壓挖掘機 燈光系統、儀表系統、柴油發動機電氣控制系統、起動系統、充電系統、喇叭系統、各傳感器與執行器、點火開關、面板動態顯示發光二極顯示裝置（與各系統實物同步安裝）、故障設置系統、移動臺架等。
四．功能特點
1．可運行SW-45C 液壓挖掘機全車電器系統，展示SW-45C 液壓挖掘機全車電器系統的組成結構及原理。
2．操縱各種電器開關及按鈕，可真實演示SW-45C 液壓挖掘機電器各系統的工作過程。
3.故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4．執行元器件用LED 燈顯示工作狀態。
5．面板上繪有彩色UV平板噴繪電路原理圖，學員可直觀對照電路原理圖和實物，認識和分析工程機械電器各系統的工作原理。
6.面板上安裝有檢測端子，可直接在面板上檢測電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7．實訓臺面板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。
8．實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
10. 配備有使用說明書、實驗指導書等相關資料。
五．外形與顏色
設備外形: 1740×650×1700mm (長×寬×高)
設備顏色：7032/亞光灰/深灰（用戶可選擇各種顏色）
六．技術指標
動力電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
蓄電池：60AH/12V
