主頁 > 新聞動態 > 建筑防雷系統實訓裝置,防雷系統實訓裝置
2017-02-23 09:08

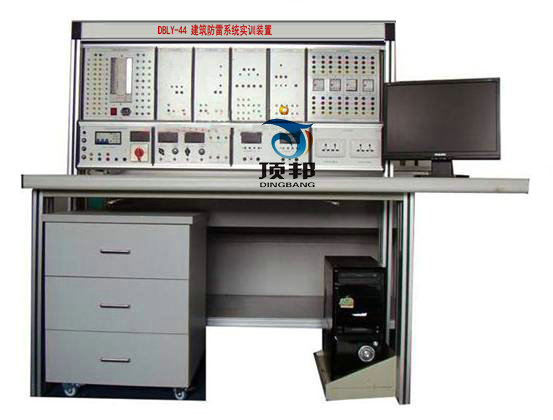

建筑防雷系統實訓裝置,防雷系統實訓裝置



一、系統實訓功能：
建筑防雷系統實訓裝置綜合考慮雷電全面防護、可以從內部防護和外部防護，采用等電位連接、傳導、分流、接地、屏蔽等措施，使所有相關的設備、裝置和系統能被經濟有效的保護。
在均壓等電位連接系統中能做直接電氣連接的金屬供應系統，在進出各雷電保護分區界面處做直接電氣連接。不能做直接電氣連接的線路采用SPD（Surge protective device:電涌保護器）進行等電位連接，應選用與需保護裝置相匹配的電涌保護器。

二、技術指標
1、工作電壓：單相三線220V±5%  50Hz
2、整機容量：＜200W
3、外型尺寸：165×70×180cm3
4、安全保護：具有漏電自動保護裝置和接地保護
5、故障設置：具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
6、系統恢復：具有軟件快速恢復功能
三、主要配置：
序號 組成 數量 說明
1 客戶端電腦 1臺
2 TPS-UP智能化電源防雷箱 2個
3 TPS B+C復合型電源電涌保護器2個 2個
4 TPS B50-CTRL高能量雷電放電器2個 2個
5 TPS B65過電壓保護器2個 2個
6 TPS D10 模塊化低壓電源電涌保護器2個 2個
7 RJ45/11通訊線路電涌保護器2個 2個
8 TTS-VF數據通訊電涌保護器2個 2個
9 TTS KORNE LSA系列電信通訊線路電涌保護器2個 2個
10 TTS DB串口信號電涌保護器2個 2個
11 TTS-RJ45 10/100M網絡電涌保護器2個 2個
12 TTS-RJ45超五類雙絞線數據通訊電涌保護器2個 2個
13 TTS-CoaX系列視頻通信和電視系統電涌保護器 6個
14 TCS-G系列同軸天饋電涌保護器 2個
15 TCS-G系列同軸天饋電涌保護器2個 2個
16 TPS D10 JF6系列貼墻式電源防雷插座20個 20個
17 TPS D10 JF7系列機柜電源防雷插座20個 20個
18 TLS 系列避雷針12個 12個
19 低電阻接地模塊12個 12個
20 銅包鋼接地極20個 20個
21 電解離子接地極12個 12個
22 熱熔焊接套裝 10個 （2#、3#、4#模具,模夾,熔粉,點火槍）
23 BOX TS系列電源信號防雷箱箱體，其它安裝附件 2套 (匯流排、接線端子)
24 故障設置模塊 1套
25 實木實訓桌 1只
26 實訓屏架 1只 密度板雙貼面進口防火板
27 絲網印刷面板 1塊 145×85cm優質鋁塑板
28 升降電腦椅 1把
29 實木電腦桌 1只
30 WCR1000電子式指針接地電阻測試儀 1只
31 TWCR2000 數字式接地電阻測試儀 1只
32 TWC000 型鉗形接地電阻表 1只
33 TWCR3000I 型鉗形接地電阻表 1只
