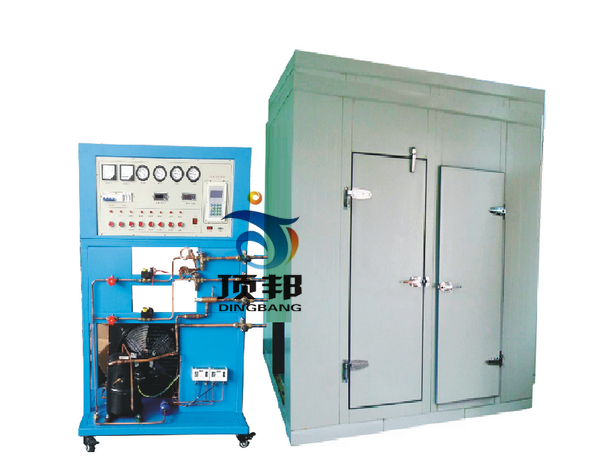

DB-JD73 一機二庫冷庫實訓裝置

DB-JD73一機二庫實訓裝置，是專門用于職業技術學院制冷專業進行實訓和實驗。一機二庫,是指利用一臺制冷機組，同時向兩個需要不同庫溫的庫房供應冷量。

一.技術參數

額定電壓：三相五線交流380V±10%，50Hz；
裝置容量：＜7kVA；
制冷劑：R22；
制冷量：5.3Kw；
制冷量：約600Kcal/n；
控溫：高溫庫可以控制在5℃左右，低溫庫可以控制在-15℃左右；壓縮機功率：3PH半封閉式壓縮機防護等級：IP44；安全保護：過壓、過流、漏電保護措施。
二 .系統說明
1 .一機二庫冷庫實訓裝置由二個部分組成。
制冷系統。主要元件有電磁閥,熱力膨脹閥,手閥,蒸發壓力調節閥,機組等,還有相應的真空壓力表-0.1～1.5MPa、數顯溫度表、PT100溫度變送器-50～150℃；等。在該設備上進行實驗，可以讓學生徹底了解蒸發壓力調節閥的作用和使用方法。蒸發壓力調節閥的工作原理是由一臺制冷機組同時向二個或二個以上的冷庫供應冷量,各庫要求的蒸發溫度(蒸發壓力)也不同,因?yàn)楦邷貛斓恼舭l(fā)溫度較高,低溫庫的蒸發溫度較低,壓縮機工作時吸氣壓力是根據低溫庫的蒸發壓力,因此吸氣壓力較低。這時,那些需要保持較高蒸發溫度(即高溫庫)的蒸發器出口管路上便裝上蒸氣壓力調節閥(即背壓閥),使閥前的壓力保持在調定的范圍內,經過閥的節流,使閥后的壓力和吸氣壓力相同,這樣就保證了系統中各個蒸發器在各自不同工況下正常運轉。
2 實訓柜面板上印有真實一機兩庫庫制冷系統系統流程圖，配有2只溫度控制器(分別測量和控制高溫庫和低溫庫的溫度)、1只冷庫專用化霜定時器(用于低溫庫)；風冷制冷機組:包含3匹制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、2只供液電磁閥、2只熱力膨脹閥、背壓閥(蒸發壓力調節閥)、止回閥(單相閥)、5只手閥等構成；
3 電氣控制系統。一機兩庫教學實訓系統匹配了相應的電氣控制系統，從制冷系統到電氣控制系統,都是圍繞數學而設計的。通過本臺實驗,能較熟悉進行操作、排除故障,通過對這套設備的學習，學生可以達到勞動部有關部門頒發的制冷工等級的中級水平。
4 故障點說明
本系統中設計了故障點，主要有：壓縮機故障模擬、啟動器故障模擬、過載保護器、溫控器，故障模擬
5 結構說明
實驗臺架采用不銹鋼材料制作，底部安裝有4個萬向輪。。操作面板上安裝有電氣保護元件、電源指示等、過流保護、各種溫度表、壓力表、控制開關等。
6．壓縮機能量調節：自動調節壓縮機制冷量，保持壓縮機在單一庫體工作的壓縮比
7.高溫庫保壓裝置：一機二庫機制冷時，高溫冷庫和低溫冷庫的蒸發壓力是不一樣的，但壓縮機回氣壓力只有一個，為保持二個庫體之間的壓力差而增加了冷庫高溫庫保壓設備，
三. 一機二庫冷庫實訓裝置主要配置

序號	名稱	型號	單位	數量
1	溫度控制器	SQT108	只	2
2	低壓表	YZ-60ZT-0-1.5 MPa	只	3
3	高壓表	YZ-60ZT-0-2.4 MPa	只	1
4	背壓表	2FY-13-0.6MD	只	1
5	手閥	HANDVAIVE3/8	只	2
6	手閥	HANDVAIVE1/2	只	2
7	手閥	HANDVAIVE5/8	只	2
8	熱力膨脹閥	DF2DR12	只	1
9	熱力膨脹閥	DF1.5DR12	只	1
10	電磁閥	FDF3/220V	只	1
11	交流接觸器	CT10-10A36V	只	1
12	熱繼電器	380V6.8-00A	只	1
13	通用繼電器	JTX-36V	只	1
14	變壓器	JST-36V50Hz/36V	只	1
15	單向閥	16 進口	只	1
16	電間繼電器	XK06-101-2581JS7-2A	只	1
17	干燥過濾器	LFD-08	只	1
18	壓縮機	CAJ4511A	只	1
19	冷凝器	FNH15M2/220V	只	1
20	儲液筒	2升	只	1
22	壓控器	Kp-155型	只	1
23	配套易損器材		套	1
24	工程材料		套	1
25	高溫庫		套	1
24	低溫庫		套	1
27	溫度冷庫蒸發器		套	1
28	低溫冷庫蒸發器		套	1
29	高溫庫風機		套	1
30	低溫庫風機		套	1
31	彎管器		套	1
32	脹管器		套	1
33	割管刀		套	1
34	雙表修理閥		套	1
35	氣焊裝置		套	1
36	旋片式真空泵		套	1

四實訓項目
1.一機二庫電氣控制實訓練；
2.一機二庫溫度自動調節裝置的調試；
3.一機二庫實訓系統故障的檢測和排除；
4.制冷專用工具的基本操作；
5.一機二庫系統的檢漏和維護；
6.一機二庫制冷系統的維修操作。
