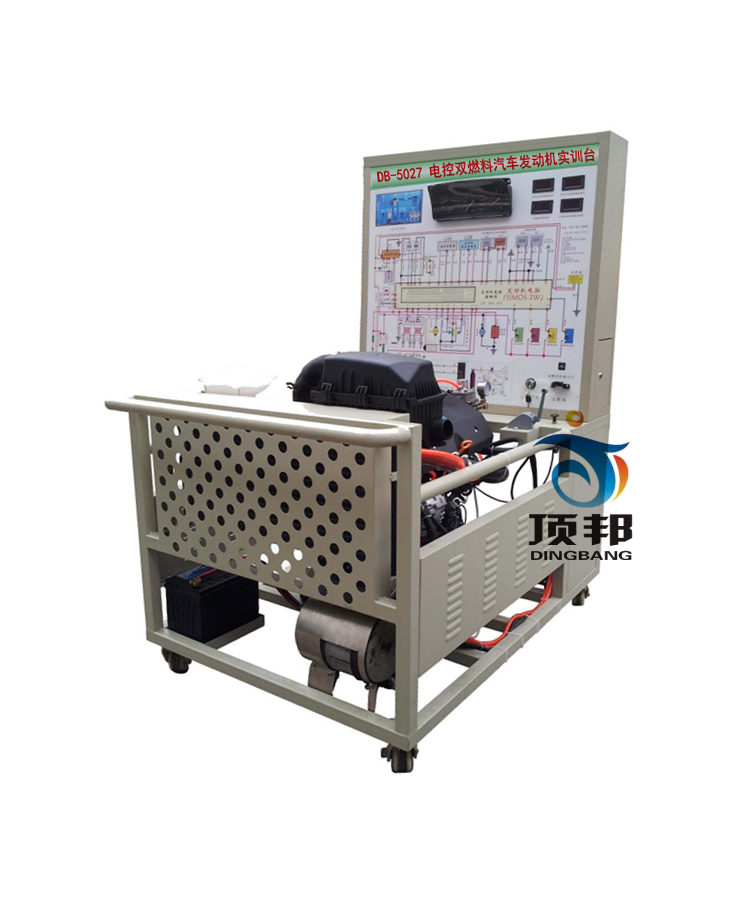

DB-5027 電控雙燃料汽車發動機實訓臺

一、設備簡介
該設備采用翻新雙燃料混合動力汽油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示雙燃料混合動力汽油發動機的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車雙燃料混合動力發動機和維修實訓的教學需要。

二、功能特點

1.真實可運行的雙燃料混合動力汽油發動機，充分展示雙燃料混合動力汽油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖（包括發動機電控電路與燃料控制ECU系統）；學員可直觀對照電路圖和雙燃料混合動力汽油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表與燃?xì)廪D(zhuǎn)換開關，可實時顯示發動機轉速、水溫、機油壓力燈、燃?xì)獯鎯α俊⒊潆娭甘緹舻葏?shù)變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。發動機在怠速狀態時，只有燃油工作；在加速狀態時，油氣混合同時工作，在負荷加大時，燃?xì)饬孔兇蟆?br /> 6.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.配套汽車多媒體教學軟件（16合一）（投標時需現場演示十分鐘，未演示者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm

四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表		套	1
3	點火開關		個	1
4	燃?xì)廪D(zhuǎn)換開關	上海頂邦配套	個	1
5	燃?xì)饪刂蒲b置	上海頂邦配套	套	1
6	雙燃?xì)饣旌蟿恿ζ桶l(fā)動機總成（帶發動機運行所有附件）	翻新，原車	套	1
7	燃料氣瓶	上海頂邦配套,5KG	個	1
8	燃油箱	10L	個	1
9	油門控制裝置	上海頂邦配套	套	1
10	進、排氣管	原車	套	1
11	水箱(含保護罩)	上海頂邦配套	套	1
12	冷卻風扇	上海頂邦配套	套	1
13	蓄電池	12V	臺	1
14	繼電器	含：起動繼電器等各類運行繼電器	套	1
15	保險絲盒	上海頂邦配套	個	1
16	電源總開關	50A	個	1
17	故障模擬系統	上海頂邦配套	套	1
18	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
19	教師手冊	上海頂邦配套	套	1
20	合格證與保修卡	上海頂邦配套	套	1
