汽車制動實驗臺,汽車液壓制動系統實驗臺

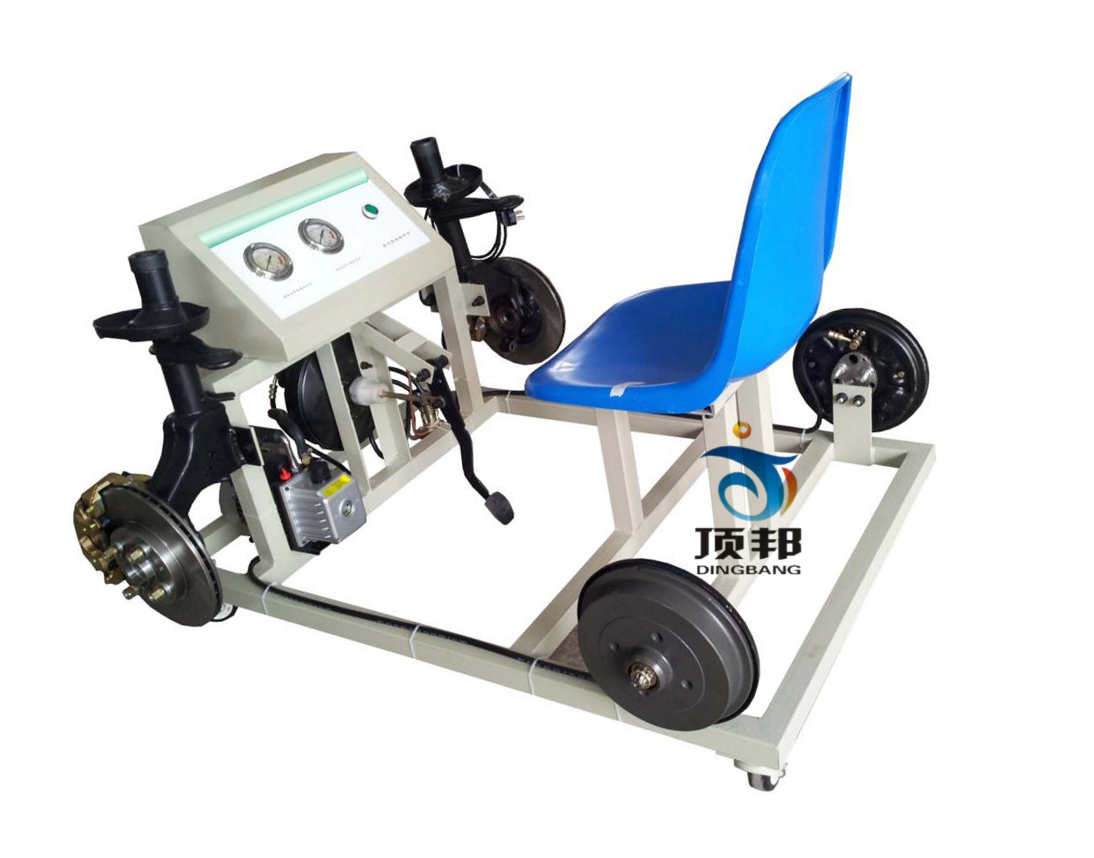

汽車液壓制動系統實訓臺
一、功能特點
1.汽車液壓制動系統實訓臺采用完整的雙管路Ⅱ型布置汽車制動系統為基礎，全面展示了汽車制動系統的組成結構和工作過程。
2.汽車液壓制動系統實訓臺安裝有真空泵，提供真空助力的動力源；前后制動管路上安裝有壓力表，實時顯示前后制動分泵的壓力變化。
3.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
4.適用于學校的汽車制動系統理論與維修實訓教學需要，完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。
5.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

二、技術規格
外形尺寸：1400×900×600mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
壓 力 表：0～100kg/psi
真 空 泵：
電 壓：AC 220V 50Hz
功 率：120W
抽氣速率：25L/min
極限壓力：10~30Pa
轉 速：1000r/min
進氣口徑：Ø6
用油量：0.25L
噪 聲：≤65
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm


四、基本配置(每臺)
序號 名 稱 規格型號 單位 數量
1 前左右羊角剎車機構總成   套 1
2 后左右剎車鼓總成   套 1
3 剎車大力鼓   個 1
4 剎車總泵與踏板   套 1
5 剎車油瓶   個 1
5 壓力表 0～100kg/psi 個 2
6 真空泵 RS-1A 臺 1
7 移動臺架(帶自鎖腳輪裝置) 1400×900×600mm(長×寬×高) 臺 1
