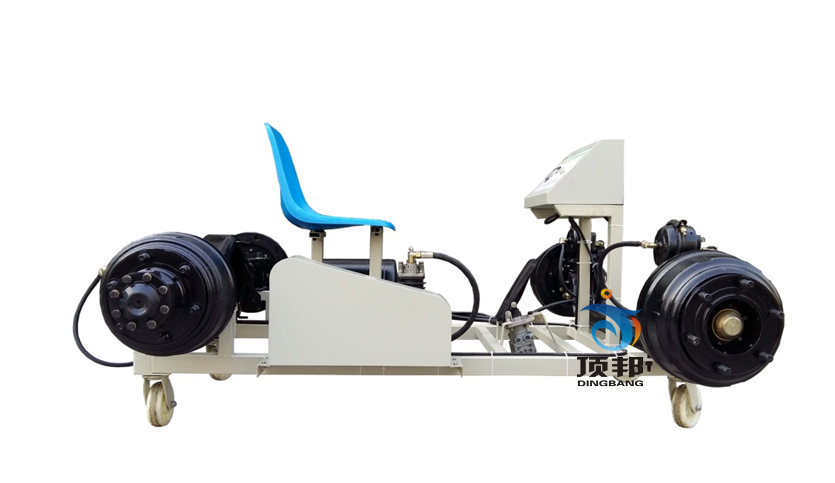

東風制動系統實訓臺,東風重卡氣壓制動系統實訓臺


一、功能特點
1.東風重卡氣壓制動系統實訓臺采用完整的東風重卡汽車氣壓制動系統為基礎，學員通過觀察實訓臺的外部構造和進行實訓臺運行實習，分析制動過程中氣體的走向，可充分理解氣壓制動系統的工作原理及其工作過程。
2.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
3.適用于學校的汽車制動系統理論與維修實訓教學需要，完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。本實驗設備功能齊全、操作方便、安全可靠。

二、技術規格
外形尺寸：1700×1300×700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
空 氣 機：0.75KW
氣 壓 表：0～1000kPa
顏色：7032
鋼管：50*50*3mm
移動腳輪：150*100mm
三、基本配置(每臺)
序號 名 稱 規格型號 單位 數量
1 前橋總成   套 1
2 后橋總成   套 1
3 制動踏板   套 1
4 制動總泵及制動分配泵   套 1
5 空氣壓縮機   臺 1
6 儲氣罐   個 1
7 氣壓表 0～1000kPa 個 1
8 單向閥   個 1
9 排氣閥   個 1
10 放水閥   個 1
11 移動臺架(帶自鎖腳輪裝置) 1700×1300×700mm (長×寬×高) 臺 1
12 座椅   張 1
13 三相電動機 2.2KW380V 臺 1
