自動扶梯梯級拆裝實訓裝置,扶梯拆裝實訓裝置

一、產品圖片

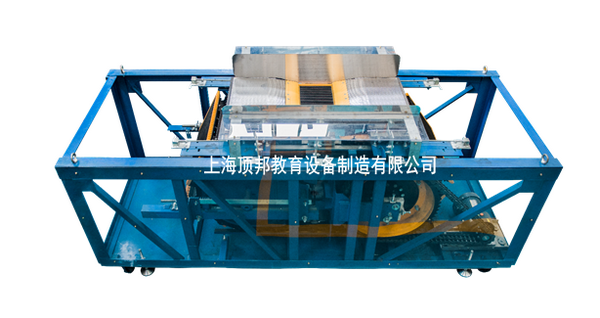

自動扶梯梯級拆裝實訓裝置
二、產品概述
本自動扶梯梯級拆裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。本裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
三、產品特點
1. 整體外觀簡潔明了，占地空間�。�
2. 方便學員對自動扶梯內部結構的認識及操作；
3. 方便指導老師對于學員的操作指導及安全監管；
4. 采用真實機構器件，使學生學到的與實際應用的一致。
四、技術參數
1. 工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
2. 工作電源： AC220V/380V ；
3. 額定頻率：50/60Hz；
4. 額定電流：3.5A/2.0A；
5. 額定功率：750W；
6. 額定轉速：1400/1700 r/min；
7. 梯級寬度：600 mm；
8. 減速機減速比：150：1；
9. 整機功耗：≤0.5KW；
10. 整機重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（長×寬×高）。
五、配置清單
序號 名稱 主要技術指標 數量 單位 備注
1 鋼結構框架 材料：Q235標準型鋼；表面噴漆處理 1 套
2 減速機 廠商：寧波/中大力德；型號：ZD750-S；電機功率：750W；減速機減速比：150：1；工作電壓：AC220V/380V；額定電流：3.5A/2.0A；額定轉速：1400/1700 r/min； 1 套 減速機接線方法有AC220V/380V兩種接線方法。
3 驅動鏈 品牌：蘇州/巨人動力；型號：20A-2；
節距：31.75mm；		 2 條
4 梯級 廠商：蘇州/全勝；型號：TJ600A；
材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS；		 1 套
5 梯級傳動鏈 廠商：蘇州/潤力；型號：TL133A；節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； 2 條
6 張緊裝置 梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258； 1 套 含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；
7 控制柜 廠商：上海頂邦； 1 套 接觸器：施耐德；
8 移動檢修開關   1 個
9 移動行燈 DC220V 1 個
10 實訓工具   1 套 詳見配套工具清單
11 隨機資料 相關說明書及圖紙 1 套
一、配套工具清單
序號 名稱 型號/規格 數量 單位 備注
1 卷尺 3m 1 把
2 內六角扳手（組套） BM-C9 1 套
3 全拋光梅花開口兩用扳手 10 1 把
4 全拋光梅花開口兩用扳手 13 1 把
5 全拋光梅花開口兩用扳手 16 1 把
6 全拋光梅花開口兩用扳手 18 1 把
7 T型六角扳手 5mm 1 把
8 開口扳手 8～10 1 把
9 開口扳手 12～14 1 把
10 開口扳手 17～19 1 把
11 一字穿心螺絲批 5×75 1 把
12 十字穿心螺絲批 2×75 1 把
13 工具箱   1 只
14 尖嘴鉗   1 把
15 斜口鉗   1 把
16 活扳手 300×36 1 把
17 鋼板尺 300mm 1 把
18 隨機文件   1 套
19 電氣原理圖   1 本
二、實訓項目
1. 梯級的拆裝操作；
2. 梳齒板的調整；
3. 梳齒前沿板的調整；
4. 梯級鏈張緊的調整；
5. 雙排曳引鏈的調整。
