汽車音響系統示教板,音響系統示教板,汽車示教板


一、產品簡介
汽車音響系統實訓臺采用原汽車音響系統實物為基礎，充分展示汽車音響系統的組成結構和工作過程。
汽車音響系統實訓臺適用于學校對汽車音響系統理論和維修實訓的教學需要。
汽車音響系統實訓臺滿足汽車職業教育的“五個對接十個銜接”的教學需要。

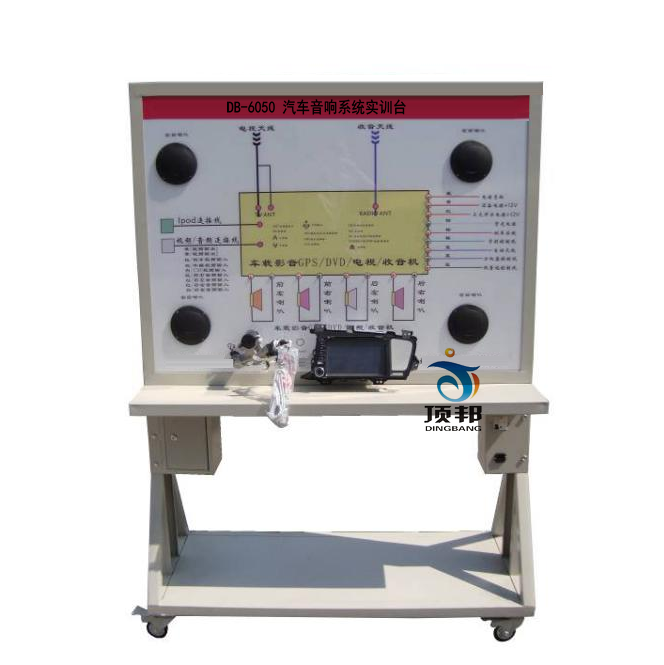

汽車音響系統實訓臺
二、功能特點
1.真實可運行的汽車音響系統，充分展示汽車音響系統的組成結構。
2.操縱音響開關，可真實演示汽車音響系統的工作過程。
3.設備面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車音響系統的工作原理。
4.面板上安裝有檢測端子，可直接在面板上檢測汽車音響系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

四、基本配置(每臺)
序號 名 稱 規格型號 單位 數量
1 檢測控制面板 裝有各種檢測端子，彩色電路圖和工作原理示意圖 套 1
2 點火開關   個 1
3 汽車音響主機總成 國產通用型 套 1
4 電動天線   套 1
5 揚聲器   個 4
6 移動臺架(帶自鎖腳輪裝置) 1240×600×1700mm(長×寬×高) 臺 1
7 故障模擬與排除裝置   套 1
