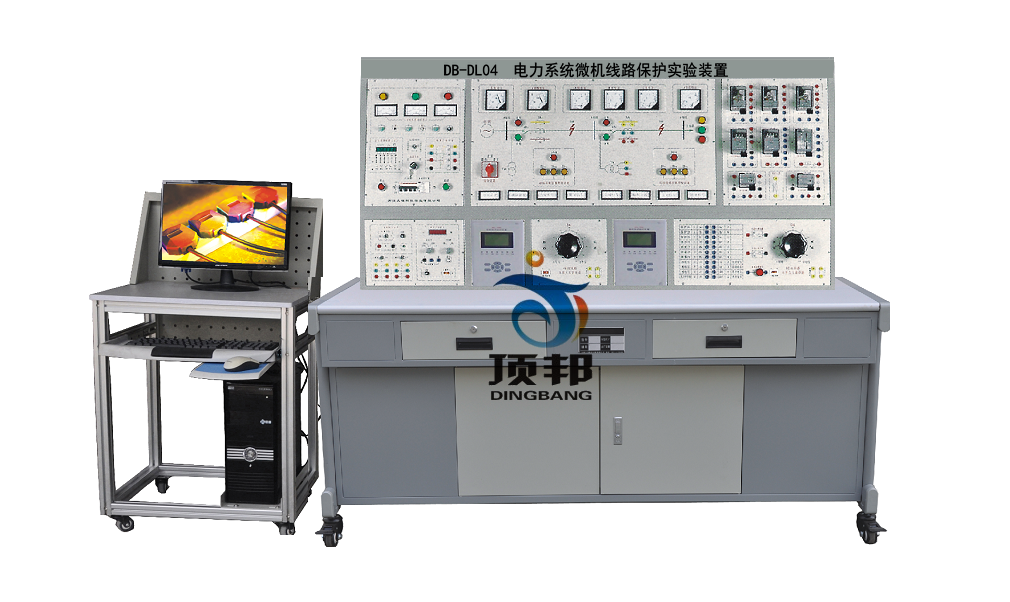

DB-DL04 電力系統微機線路保護實驗裝置

電力系統微機線路保護實驗裝置是根據《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學要求，并結合生產實際應用和發展而研發的微機線路保護實驗裝置。學生通過該實驗，可熟悉和掌握電力系統中常規電磁式繼電器保護和微機保護的原理，保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業線路保護的教學實驗平臺，而且也能作為學生熟悉和掌握電力通訊規約和多種編程軟件的硬件和軟件平臺。本裝置還配有RS-485/Modbus-RTU通信接口及上位機監控軟件。
一、裝置的安全保護體系
1. 三相四線制電源輸入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示與保護。
2. 控制屏電源由接觸器通過起、停按鈕進行控制。
3. 屏上裝有電壓型漏電保護裝置和一套電流型漏電保護裝置，控制屏內、外或強電輸出若有漏電現象發生，即告警并切斷總電源，確保實驗安全。
4. 三相調壓器原、副邊設有過流保護技術，相間、線間過電流或直接短路均能自動保護。
5. 設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
二、實驗項目
1. 系統實驗
(1) 模擬系統正常﹑最大﹑最小運行方式實驗
(2) 模擬系統短路實驗
(3) 保護裝置靜態試驗
(4) 微機保護裝置基本功能試驗
(5) 微機定時限過電流保護
(6) 微機無時限電流速斷保護
(7) 微機帶時限電流速斷保護
(8) 階段式電流保護
(9) 運行方式對保護靈敏度的影響及靈敏度校驗
(10) 電流電壓連鎖保護
(11) 反時限保護實驗
(12) 階段式過電流保護與自動重合閘前加速
(13) 階段式過電流保護與自動重合閘后加速
(14) 其它線路保護形式研究
功率方向過電流保護實驗
零序電流保護實驗
過負荷保護實驗
低壓減載實驗
2. 電磁型繼電器特性與保護
(1) 電磁型電流繼電器和電壓繼電器實驗
(2) 電磁型時間繼電器實驗
(3) 電磁型中間繼電器實驗
(4) JX-21A/T信號繼電器實驗
(5) 6～10KV線路過電流保護實驗
(6) 電流速斷保護
(7) 兩段式過電流保護
(8) 電流閉鎖電壓速斷保護
(9) 發電機過電壓保護
3. 設計性實驗
———根據實驗題目自行設計﹑自擬步驟自行接線，完成實驗
(1) 電流電壓連鎖速斷保護與過電流保護實驗
(2) 電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘實驗
(3) 反時限電流保護與過電流保護實驗
(4) 反時限﹑過電流綜合保護與自動重合閘實驗
(5) 電流電壓連鎖保護與自動重合閘前加速實驗
(6) 電流電壓連鎖保護與自動重合閘后加速實驗
(7) 反時限過電流與自動重合閘前加速保護
(8) 反時限過電流與自動重合閘后加速保護
4. SCADA實驗
(1) 遙測、遙控、遙信實驗

三、配置清單

序號	名稱	規格型號	單位	數量	備注
	實訓屏	DB-DL04-1	套	1
	實訓桌	1600750750	套	1
	豪華電腦桌	6006001200	套	1
	微機線路保護裝置	RE-800	臺	2
	電流繼電器	DL-24C	只	1
	電壓繼電器	DY-28C	只	1
	時間繼電器	DS-27	只	2
	中間繼電器	DZ-32B	只	2
	信號繼電器	X-21A/T	只	2
	實驗導線	安全型	條	若干
	負載電阻	25W 3歐姆	只	6
	交流接觸器	CJX09-10 220V	只	10
	中間繼電器	DC24V	只	20
	電流互感器	定制	只	若干
	電壓互感器	定制	只	若干
	軟件	上海頂邦	套	1
