DSP電機控制實驗箱,DSP教學實驗箱,DSP實驗箱

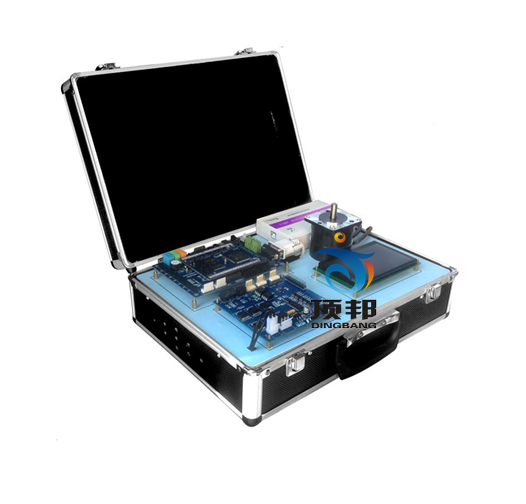

DSP電機控制實驗箱
一、概述
    DSP-3600 DSP機電控制實驗箱采用模塊化結構，主要由F28335開發板、DSP仿真器（XDS510、XDS100V2、XDS100V3、XDS100V3隔離版進行選擇）、BLDC直流無刷電機、直流電機、42步進電機、BLDC驅動模塊、直流電機驅動模塊、GPIO擴展功能模塊、W5300網口通訊模塊、液晶觸控屏等主要模塊組成，該實驗箱資源豐富、組合靈活、性價比高、是高校、研究院所學習或研究TIDSP-F28335或者無刷直流電機控制極好的組合實驗箱。

二、產品簡介

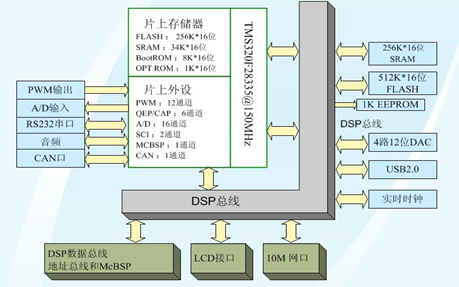

原理框圖

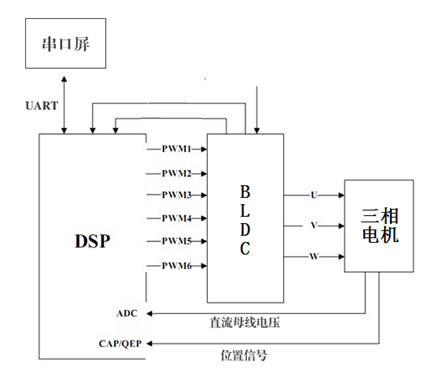

原理框圖
原理框圖
1、 采用DSP開發板+電機驅動板+DSP外擴網口模塊+DSP外擴GPIO功能運用模塊+液晶觸控顯示的組合操作平臺，方便用戶實現電機控制的一體化開發；
2、 DSP端采用公司自主研發的28335實用板開發板，以現今主流TMS320F28335為核心，采用六層核心板+底板的形式；
3、 BLDC電機平臺采用三相全橋隔離控制，精確的PID算法，保證電機精確運轉；
4、 直流電機驅動板控制信號使用灌電流驅動方式，支持絕大多數單片機直接驅動；
5、 42步進電機驅動器具有高穩定性、可靠性和抗干擾性的經濟型步進電機驅動器，適用于各種工業控制環境，具有自動半流， 低壓關斷、過流保護和過熱停車功能；
6、 板載硬件資源豐富，外擴功能強大，可滿足各類項目實驗；
7、 7.0寸觸控顯示，采用工業類級別，滿足惡劣的工作環境，友好的人機界面方便您更好的操作；
8、 W5300模塊支持軟、硬件混合TCP/IP協議： TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8個獨立的端口（sockets）同時連接；網絡數據傳輸，速率可達到80Mbps；支持ADSL連接 (支持PPPOE協議，帶PAP/CHAP驗證)；
9、 GPIO擴展功能模塊包括3x4矩陣鍵盤、12864LCD接口、4段8位數碼管、溫濕度傳感器、紅外信號輸入接口、8路LED、直流小電機及步進小電機；
10、 采用分拆獨立的模塊化設計理念，既可獨立演示，又可整體工作；
11、 對于電機控制有獨特設計的電機控制口；
12、 詳細的用戶手冊，讓您輕松入門掌握；
13、 注重EMI設計，穩定高效，包括外擴和所有外設資源；
14、 主流的F28335平臺，是電機控制領域和電力檢測領域的首選；
15、 豐富的實驗例程，可滿足各種教學實驗，尤其電機控制領域，方便用戶對其進行移植。
三、設備參數
  序號 項目 要求
D
S
P
端		 1 主處理器 TMS320F28335（開發板形式）
2 485接口 一路485接口
3 RS232異步串口 一路RS232接口跳選，可以與上位機進行串行通信，RS232電平
4 CAN 用于CAN總線組網
5 PWM接口 12路PWM（包含6路增強型PWM）
6 ADC輸入接口 16路AD輸入接口，反饋電機的狀態
7 音頻接口 Audio接口，提供錄音、播音功能
8 捕捉接口 6路CAP捕捉口（和正交編碼脈沖引腳共用）
9 DSP外擴接口 20位地址線和16位數據線及其他
10 SD卡接口 用戶自配SD卡
11 開關電源 +5V，5A
B
L
D
C
端		 12 三相無刷電機接口 可以與12V—36V電機相連，額定電流不超過4A
13 電機類型 有位置傳感器和無位置傳感器的無刷電機相連
14 26針接口，包括PWM脈沖輸入接口，AD接口 可以與DSP-F28335A/B、
DSP-F2812/basic相連，PWM輸入
15 BLDC_HALL接口 位置傳感器電機的霍爾傳感器輸出
16 CAP_BEMF接口 與控制端CAP相連，無位置傳感器電機反電動勢輸出端
17 CAP_HALL接口 與控制端CAP相連，有位置傳感器的電機霍爾輸出端
18 電機電源輸入接口 24V直流母線電壓的輸入端
直流電機端 19 兩相直流電機接口x2 可以與7V—24V電機相連，額定電流不超過3A，防反接
20 電機類型 兩相直流電機
21 10針接口，包括3.3V-5.0V控制信號，5V電源 控制信號可由任意單片機相連，信號輸入范圍3.3V-5.0V
22 電機電源輸入接口 24V直流電源輸入端
42步進電機端 23 兩相步進電機接口 驅動 35、 39、 42、57 型 4、 6、 8 線兩相混合式步進電機，其細分?jǐn)?shù)有 4 種，最大 16 細分
24 電機類型 42型4線兩相混合式步進電機
25 6針接口，包括控制信號，電源 由單片機給出5V脈沖信號
26 電機電源輸入接口 24V直流電源輸入端
顯
示
端		 27 液晶顯示屏 工業級7.0寸LCD串口屏，800*480分辨率，5V供電，帶觸摸
28 核心處理器 CORTEX-M3內核+高速FPGA
29 通訊接口 RS232電平
30 上位機軟件 VisualTFT
DSP外擴模塊 31 W5300網口模塊 支持軟、硬件混合TCP/IP協議： TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8個獨立的端口（sockets）同時連接；網絡數據傳輸，速率可達到80Mbps；支持ADSL連接 (支持PPPOE協議，帶PAP/CHAP驗證)
32 GPIO擴展運用模塊 包括3x4矩陣鍵盤、12864LCD接口、4段8位數碼管、溫濕度傳感器、紅外信號輸入接口、8路LED、直流小電機及步進小電機


四、技術指標
 主處理器            TMS320F28335，主頻150MHz
 SRAM                片內：34K ×16位，0等待
                             片外：512K×16位，15ns
 FLASH               片內：256K×16位，36ns
                              片外：512K×16位，70ns
 ROM                 片內：BOOT ROM  8K×16位
                             片內：OPT ROM   1K×16位，36ns
 A/D                 片內：2×8通道，12位分辨率，80ns轉換速率，0～3V輸入量程
 SCI 異步串口        2通道，MAX3232 & MAX485
 CAN總線             1通道，符合CAN2.0規范，最高傳輸速率1Mbps
 網口                網絡數據傳輸，速率可達到80Mbps
 工作溫度            0～70℃
28335實用板參數
 核心板上外擴512K ×16位FLASH，最大可擴512K×16位。
 核心板上外擴256K（512K可選） ×16位SRAM，最大可擴512K×16位。
 底板有一路MAX3232和一路MAX485轉換電路，方便與上位機通信。
 底板有一路CAN2.0轉換電路。
 底板有耳機插孔，可實現播音。
 底板有聽筒插孔，可實現錄音。
 底板有16路AD輸入接口。（精度：12位，輸入電壓范圍：0～3V，最快轉化時間：80ns）。
 底板有兩組電機控制接口，每組可以控制一臺3相電機。
 底板有4個發光二極管，可用于調試程序和監測等。
 底板有一個X1226實時時鐘和1KB的I2C EEPROM。
 底板提供總線開放，數據線16位，地址線20位，特殊功能引腳，方便用戶二次開發。
BLDC技術指標
 直流母線電壓+12~36V
 電機額定電流不超過 4A
 電機霍爾傳感器的供電電壓+5V
 過壓過流指示
 可以與DSP-F28335A至尊板,DSP-F2812核心板，YX2812_Basic開發板，DSP-F28335B實用板相連
直流電機驅動板技術指標
 支持電機電壓 7-24V，防反接
 雙路電機接口，每路最大負載電流 3A，每路有獨立的 3A 過流保護
 與 L298N 電機驅動芯片控制信號同邏輯，每路都支持三線控制使能、正反轉及制動
 使能信號可外接 PWM，正反轉控制信號可串聯限位開關
 控制信號使用灌電流驅動方式，支持絕大多數單片機直接驅動
 使用光耦對全部控制信號進行隔離
42步進電機驅動板技術指標
 TB6560 驅動器采用直流電源供電，供電電壓范圍為 8V DC－35V DC,建議使用 24V DC供電，推薦使用 24V/5A 開關電源進行供電
 TB6560 驅動器采用差分式接口電路可適用于差分信號，單端共陰及共陽等接口，通過高速光耦進行隔離，允許接收長線驅動器，集電極開路和 PNP 輸出電路的信號
 驅動器主要用于驅動 35、 39、 42、57 型 4、 6、 8 線兩相混合式步進電機，其細分?jǐn)?shù)有 4 種，最大 16 細分
 其驅動電流范圍為 0.3A－3A，輸出電流共有 14 檔，電流的分辨率約為 0.2A
 具有自動半流， 低壓關斷、過流保護和過熱停車功能
 轉速指示
液晶屏幕產品規格

產品型號 DC80480B70_02TW
產品類型 基本型
核心處理器 CORTEX-M3內核+高速FPGA
尺寸 7.0寸
分辨率 800*480
顏色 64K色，16位RGB
通訊接口 RS232
圖片下載
存儲容量		 USB2.0/SD卡/UART
1Gbit，任意大小圖片存儲，累加可存儲457張全屏圖片
圖層 2個圖層，層與層之間可拷貝疊加顯示
SD卡接口 支持，用于脫機量產和線長指定圖片更新
鍵盤接口 支持，外接4*4矩陣鍵盤
觸摸 支持
功耗 開背光：202mA@5V   關背光：86mA@5V
電壓輸入 5-26V
屏有效顯示尺寸 長×寬=95.0mm×53.8mm
產品尺寸 長×寬×高=121.8mm×74.7mm×13.5
產品凈重 90g
外殼 無
配套上位機PC機軟件 VisualTFT
組態控件 支持按鈕空間、文本空間、進度條控件、儀表、動畫和曲線等常用控件
系統鍵盤 內置虛擬數字鍵盤和英文輸入法

電機驅動模塊實驗項目
序號 實驗項目 說明
1 有位置傳感器無刷電機的開環控制
2 有位置傳感器無刷電機的閉環控制
3 無位置傳感器無刷電機的開環控制
4 有位置傳感器無刷電機的實驗箱的控制
5 提供整個系統中所有的可編程器件的源代碼
6 直流電機的控制
7 42步進電機控制

  • 28335實用板實驗項目
序  號 實驗內容
實驗1 GPIO-LED測試
實驗2 GPIO-Button實驗
實驗3 TIMER0定時測試
實驗4 TIMER1定時測試
實驗5 External_Interrupt_button實驗
實驗6 FFT實驗
實驗7 AIC23實驗
實驗8 SCIB_RS232實驗
實驗9 SCIB_RS232實驗
實驗10 SD-DPI-Fatfs實驗
實驗11 FPU試驗
實驗12 WATCHDOG實驗
實驗13 39VF800實驗
實驗14 EXRAM測試
實驗15 I2C-rtc實驗
實驗16 EEPROM測試
實驗17 DMARAM試驗
實驗18 PWM試驗
實驗19 CAP測試
實驗20 PWM-CAP測試
實驗21 SPI_LOOKBACK_INT實驗
實驗22 McBSP-SPI-LOOKBACK實驗
實驗23 McBSP-SPI-LOOKBACK_INT實驗
實驗24 McBSP_DMA實驗
實驗25 AD實驗
實驗26 ADC_SOC_INT實驗
實驗27 CAN實驗
實驗28 CAP-APWM實驗
實驗29 HRPWM_SFO實驗
實驗30 HRPWM實驗
實驗31 卷積實驗
