一．外形要求

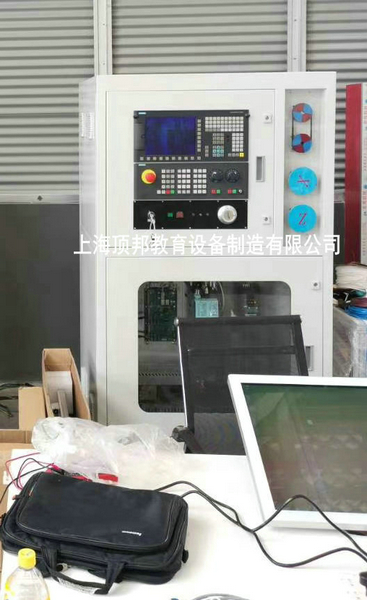

1.實訓機床采用一體型立式結構，底部配置四個帶鎖萬向腳輪；
2. 實訓機床整體采用RAL7035白色涂裝，電氣安裝板采用鍍鋅板，要求外觀美觀，無毛刺；
3. 外形尺寸為寬1000mm*高1700mm（未計算腳輪高度）*深800mm；
4. 實訓機床集成CNC面板、伺服軸、主軸及伺服放大器、變頻器、斷路器、電源等電氣元件；
5. 除CNC面板、電氣柜采用鉸鏈開關門外，其余開口要求使用門板封閉，并配置排熱風扇；
6. 實訓機床頂層前端為CNC操作面板，操作面板右側為機床軸展示窗口，要求展示窗口與框架齊平且配置防護觀察窗，機床軸上需要安裝轉動示意用轉盤，轉盤要求做好軸名稱標識，并且在旋轉時容易識別；
7. 實訓機床頂層后端及底層為電氣元件擺放位置，要求電氣布局合理,走線整潔美觀；
二． 功能要求
11. 實訓機床采用西門子SINUMERIK 828D車床系統，
12. 兩套車床系統均采用伺服加工軸及變頻主軸的配置；
13. 實訓機床需要具備基本實訓功能；
14. 每套實訓機床需配有至少一個以太網口，供上位機連接使用；
15. 每套實訓機床預留IO接口，預留數字量輸入不少于8點，預留數字量輸出不少于8點；
16. 每套實訓機床必須能夠通過外部PLC（IO信號）控制機床啟動、停止，以及報警信號的采集；
17. 每套實訓機床內預設至少3套加工子程序（對應不同的加工軌跡），并且要求能通過外部PLC（IO信號）控制機床調用對應的加工子程序；
18. 供電采用交流380V三相五線制供電；
19. 要求配套提供CAM軟件，并且能夠在WIN7 64位旗艦版SP1操作系統上運行；
10.要求配套提供加工仿真軟件，要求能夠兼容發那科0i-F及西門子SINUMERIK 828D系統，并且能夠在WIN7 64位旗艦版SP1操作系統上運行；
