螺栓螺母訓練六面教學設備,螺栓螺母訓練教學裝置

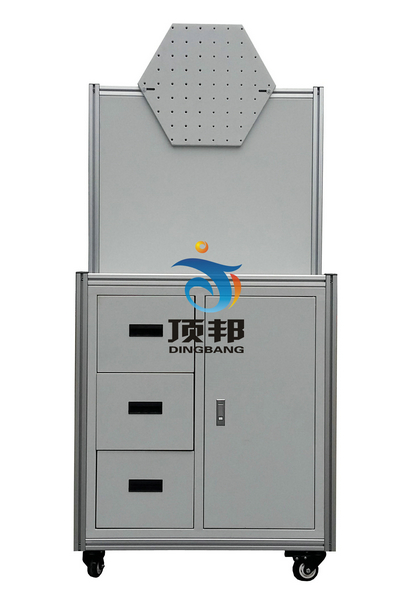

螺栓螺母訓練六面教學設備
一．結構
    螺栓螺母訓練六面教學設備操作臺總成、車輛螺栓螺母套件、螺栓螺母套件安裝板、規范操作圖示板等附件、安裝腳輪可移動臺架等。
二．規格
   1.車輛螺栓螺母套件真實操作實訓。
   2.配備螺栓螺母套件裝配規范操作圖示(真彩UV平板噴繪)。
   3.配備儲物箱。
   4.配套使用說明書。
   5.實訓臺采用高強度工業鋁合金型材，帶萬向自鎖腳輪裝置。
三、功能
    訓練操作者掌握正確的螺栓螺母擰緊方法，使其在上、下、左上、左下、右上、右下、前面七個方位快速、準確、牢固的進行螺栓螺母擰緊的訓練。
四、特點
1.實訓臺設有獨特的安裝結構，可實現快速拆裝、更換損壞的螺栓、螺母。
    2.配備指導文件，包括適用于汽車制造企業的訓練指導書、符合汽車制造企業崗位要求的技能評價表。
五、參數
外形尺寸：高*長*寬1700*855*600（mm）
主體骨架：40*40高強度工業鋁合金型材結構；
操作板：材質為優質冷軋鋼板（1.5mm冷板），表面噴塑處理。
水平臺：材質為優質冷軋鋼板（1.5mm冷板），表面噴塑處理。
可調節支撐輪：自帶可調節支撐的萬向輪，單支沉重300KG
配件:M6M8，汽車專用，高強度螺栓。
裝配的訓練材料采用國產吉利博越車型材料
設備下方帶工具柜子（3抽屜/單門儲存箱），帶萬向輪。

配置清單
序號 名稱 規格等 數量 備注
1 主體骨架 40*40高強度工業鋁合金型材 1 設備外形/高*長*寬
1700*855*600（mm）
2 操作板 1.5mm冷板 1 1000*800（mm）
3 可調節支撐輪 自帶可調節支撐的萬向輪，單支沉重300KG 4
4 水平臺 1.5mm冷板 1 850*600（mm）
5 汽車M6M8螺栓螺母 吉利博越 1
6 工具柜子 3抽屜/單門儲存箱 1
7 指導說明書 指導文件，包括適用于汽車制造企業的訓練指導書、符合汽車制造企業崗位要求的技能評價表。 1
