自動重合閘前加速保護實驗

實驗?zāi)康?br /> 1、熟悉自動重合閘前加速保護的原理接線。
2、理解自動重合閘前加速保護的組成型式，技術特性，掌握其實驗操作方法。
二、預習和思考
1、圖19-2中各個繼電器的功用是什么？
2、在重合閘動作前是由哪幾個繼電器及其觸點共同作用，實現前加速保護。
3、重合于永久性故障，保護再次起動，此時由哪幾個繼電器及其觸點共同作用，恢復有選擇性地再次切除故障的？
4、為什么加速繼電器要具有延時返回的特點？
5、在前加速保護電路中，重合閘裝置動作后，為什么JSJ繼電器要通過1LJ的常開觸點、JSJ自身延時返回的常開觸點進行自保持？
6、在輸電線路重合閘電路中，采用前加速時，JSJ是由什么觸點起動的？
7、請分析自動重合閘前加速保護的優缺點。
三、原理說明
重合閘前加速保護是當線路上發生故障時，靠近電源側的保護首先無選擇性地瞬時動作使斷路器跳閘，而后再借助自動重合閘來糾正這種非選擇性動作。

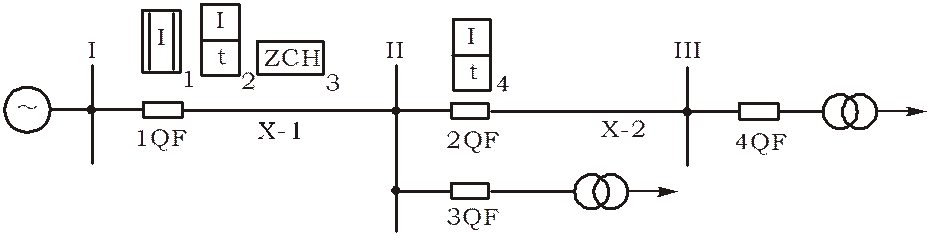

重合閘前加速保護的動作原理可由圖19-1說明,線路X-1上裝有無選擇性的電流速斷保護1和過流保護2，線路X-2上裝有過流保護4，ZCH僅裝在靠近電源的線路X-1上。無選擇性電流速斷保護1的動作電流，按線路末端短路時的短路電流來整定，動作不帶延時。過流保護2、4的動作時限按階梯原則整定，即t2＞t4。

圖 19-1 自動重合閘前加速保護原理說明圖
當任何線路、母線（I除外）或變壓器高壓側發生故障時，裝在變電所I的無選擇性電流速斷保護1總是首先動作，不帶延時地將1QF跳開，而后ZCH動作再將1QF重合，若所發生的故障是暫時性的，則重合成功，恢復供電；若故障為永久性的，由于電流速斷已由ZCH的動作退出工作，因此，此時只有各過流保護再次起動，有選擇性地切除故障。
圖19-2示出了ZCH前加速保護的原理接線圖。其中1LJ是電流速斷，2LJ是過流保護。從該圖可以清楚地看出，線路X-1故障時，首先速斷保護的1LJ動作，其接點閉合，經JSJ的常閉接點不帶時限地動作于斷路器
使其跳閘，隨后斷路器輔助觸點起動重合閘繼電器，將斷路器重合。重合閘動作的同時，起動加速繼電器JSJ，其常閉接點打開，若此時線路故障還存在，但因JSJ的常閉接點已打開，只能由過流保護繼電器2LJ及SJ帶時限有選擇性地動作于斷路器跳閘，再次切除故障。
自動重合閘前加速保護有利于迅速消除故障，從而提高了重合閘的成功率，另外還具有只需裝一套ZCH的優點。其缺點是增加了1QF的動作次數，一旦1QF或ZCH拒絕動作將會擴大停電范圍。
四、實驗設備

序號	設備名稱	使  用  儀  器  名  稱	數量
1	DL01	斷路器觸點及控制回路模擬箱	1只
2	DLZ01－1	變流器	1只
		復歸按鈕	1只
		單相自耦調壓器	1只
		交流電源	1路
		可調電阻R1　12.6Ω	1只
3	DL03	數字式電秒表及開關組件	1只
4	DL07	DL－24C/6電流繼電器	1只
		DZB－12Β出口中間繼電器	1只
		JX-21A/T信號繼電器	1只
5	DL12	DL－24C/2電流繼電器	1只
		DS－21時間繼電器	1只
		DZS－12Β返回延時繼電器	1只
6	DLZ01	直流操作電源	1路
7	DL04	手動開關	1只

五、實驗步驟和操作方法
1、根據過電流保護的要求整定2LJ的動作電流值，和SJ的動作時限（例：取2LJ動作電流為1A，SJ為1.5S）。
2、根據速斷保護的要求整定1LJ的動作電流（例：取1LJ動作電流為3A）。
3、根據時間繼電器、加速繼電器、保護出口繼電器的技術參數選擇相應的操作電源。
4、按圖19-2自動重合閘前加速保護原理接線圖分別繪制展開圖和安裝圖，然后進行安裝接線。
5、檢查“前加速保護”接線的正確性，確定無誤后，接入相應直流操作電源。
6、此時重合閘裝置未啟動，加速繼電器JSJ未動作。調節交流電流回路，給電流繼電器輸入一個大于整定值的電流，模擬線路XL-1故障，觀察前加速動作情況，加速跳閘后重合閘啟動，圖19-3中用開關S1閉合模擬ZCH出口接點ZJ3的閉合來起動JSJ，JSJ常閉觸點打開。
7、模擬故障繼續存在，但由于JSJ常閉觸點已經打開，所以只能由過電流保護2LJ和SJ帶時限有選擇性地進行跳閘，切除故障。
六、注意事項
在操作試驗前必須理解自動重合閘前加速保護的電路原理，在操作過程中要集中思想進行正確接線，嚴格按照操作規程的要求，加入試驗電流，進行動作試驗，要確保實驗中每一環節的正確性和安全性。
七、實驗報告
分析前加速保護動作特性，結合上述思考題寫出報告。
