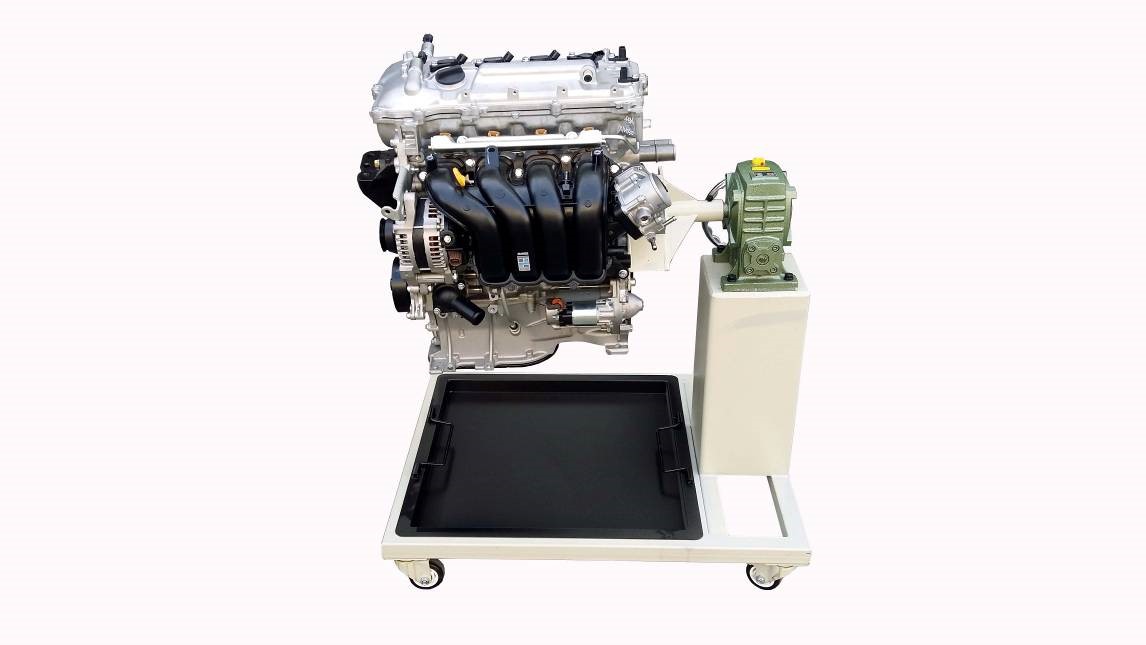

北京80C發動機拆裝臺



一、功能簡介
1.采用翻新北京80C-2.3T電控汽油發動機總成(易于拆裝)，組裝在專用發動機拆裝翻轉架上。
2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。
4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。
二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
三、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	電控汽油發動機總成		套	1
2	拆裝翻轉架(帶自鎖腳輪裝置，帶立柱鋼管200*200*5mm)	950×680×850mm(長×寬×高)	臺	1
3	大面積接油盆	660×590×35mm(長×寬×深)	個	1
4	減速機構（帶搖手盤等附件）		套	1
