正反轉點動、啟動控制線路
一、實驗所需電氣元件明細表：

代號	名稱	型號	數量	備注
QF	低壓斷路器	DZ108-20/10	1
FU1	直插式保險座	RT14-20/2A	3	裝熔芯3A
FU2	直插式熔斷器	RT14-20	1	裝熔芯2A
KM1、KM2	交流接觸器	CJX2-1210	2	線圈AC380V
FR	熱繼電器	LR2-D1305N/0.63-1A	1
SB1~SB5	按鈕開關		5	2綠2紅1黑
M	三相鼠籠異步電機	WDJ24（廠編）	1	380V/Y


二、電氣原理

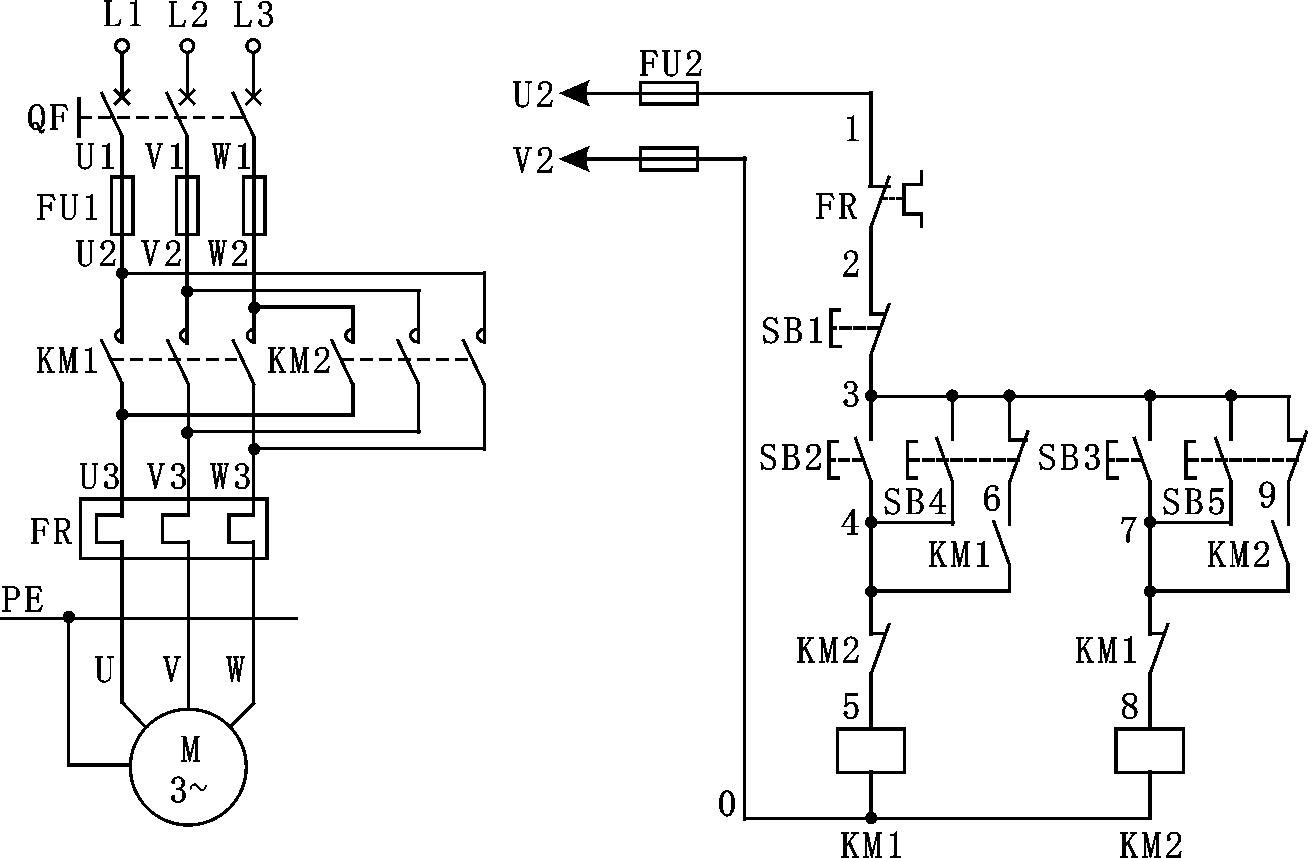

圖6（a）
圖6（a）控制線路的動作過程是：
（1）正轉啟動控制  合上電源開關QF，按正轉起動按鈕SB2，正轉控制回路接通，KM1的線圈通電動作，其常開觸頭閉合自鎖、常閉觸頭斷開對KM2聯鎖，同時主觸頭閉合，主電路按U1、V1、W1相序接通，電動機正轉。
（2）正轉點動控制  合上電源開關QF，按點動按鈕SB4，觸頭SB4（3-4）接通，KM1的線圈通電動作，電動機正轉，由于此時觸頭SB4（3-6）斷開，KM1不能自鎖；松開SB4，SB4（3-4）先斷開，SB4（3-6）后閉合，KM1失電釋放，電機停止。
（3）反轉啟動控制  合上電源開關QF，按反轉起動按鈕SB3，反轉控制回路接通，KM2的線圈通電動作，其常開觸頭閉合自鎖、常閉觸頭斷開對KM1聯鎖，同時主觸頭閉合，主電路按W1、V1、U1相序接通，電動機反轉。
（4）反轉點動控制  合上電源開關QF，按點動按鈕SB5，觸頭SB5（3-7）接通，KM2的線圈通電動作，電動機反轉，由于此時觸頭SB5（3-9）斷開，KM2不能自鎖；松開SB5，SB5（3-7）先斷開，SB5（3-9）后閉合，KM1失電釋放，電機停止。
三、安裝與接線

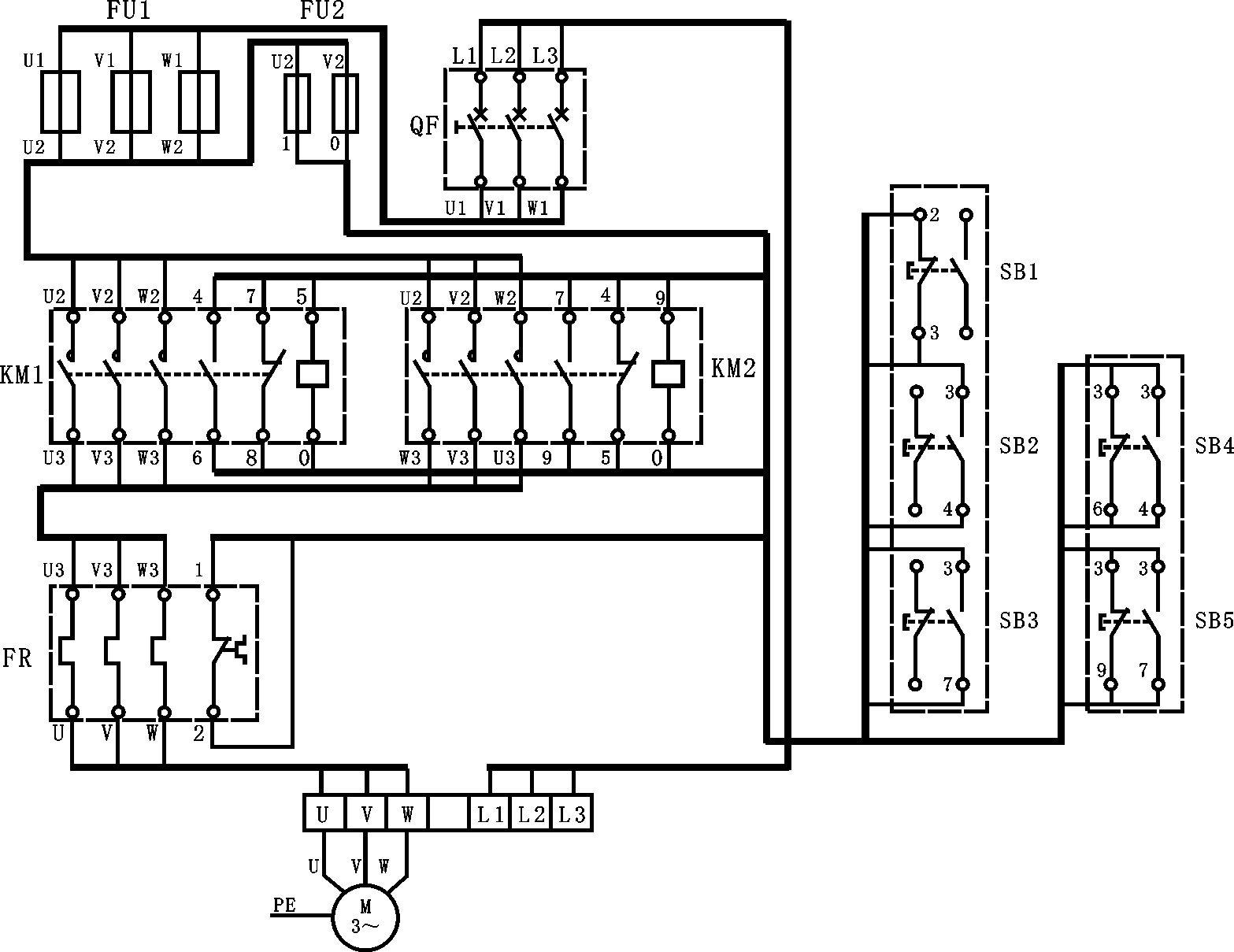

布置與接線可參考圖6（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章的要求。
四、檢測與調試
    確認接線正確后，接通交流電源，按下SB2，接觸器KM1吸合并自鎖，電機正轉；按下SB1，再按SB3電機應反轉；按下SB1，電機應停轉。按下SB4，電機正轉，松開SB4，電機停止；按下SB5，電機反轉，松開SB5，電機停止；若不能正常工作，則應分析并排除故障。


圖6（b）
