一、實訓目的
    1、通過空載和短路實訓，測定三相變壓器的變比和參數。
    2、通過負載實訓，測取三相變壓器的運行特性。
二、預習要點
    1、如何用雙瓦特計法測三相功率，空載和短路實訓應如何合理布置儀表。
    2、三相心式變壓器的三相空載電流是否對稱，為什么？
    3、如何測定三相變壓器的鐵耗和銅耗。
    4、變壓器空載和短路實訓時應注意哪些問題？一般電源應加在哪一方比較合適？
三、實訓項目
    1、測定變比
    2、空載實訓
    測取空載特性U_0L=f(I_0L)，P₀=f(U_0L),   cosφ₀=f(U_0L)。
    3、短路實訓
    測取短路特性U_KL=f(I_KL)，P_K=f(I_KL) ，cosφ_K=f(I_KL)。
    4、純電阻負載實訓
    保持U₁=U_N，cosφ₂=1的條件下，測取U₂=f(I₂)。
四、實訓方法
1、實訓設備

序號	型 號	名                稱	數  量
1	DQ45	交流電壓表	1件
2	DQ44	交流電流表	1件
3	DQ25	單三相智能功率、功率因數表	1件
4	DQ06	三相心式變壓器	1件
5	DQ27	三相可調電阻器	1件
6	DQ31	波形測試及開關板	1件

    2、屏上排列順序
    DQ45、DQ44、DQ25、DQ06、DQ27、DQ31
    3、測定變比

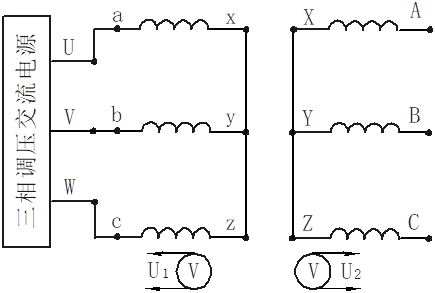

圖3-4  三相變壓器變比實訓接線圖
實訓線路如圖3-4所示，被測變壓器選用DQ06 三相三線圈心式變壓器，額定容量P_N=152/152/152W，U_N=220/63.6/55V（相電壓127:63.6:31.8），I_N=0.4/1.38/1.6A， Y/△/Y接法。實訓時只用高、低壓兩組線圈,低壓線圈接電源，高壓線圈開路。將三相交流電源調到輸出電壓為零的位置。開啟控制屏上電源總開關，按下“開”按鈕，電源接通后，調節外施電壓U=0.5U_N＝27.5V測取高、低線圈的線電壓U_AB、U_BC、U_CA、U_ab、U_bc、U_ca，記錄于表3-6中。
           表3-6

高壓繞組線電壓(V)		低壓繞組線電壓(V)		變比(K)
UAB		Uab		KAB
UBC		Ubc		KBC
UCA		uca		KCA

計算：變比K：


平均變比：

 4、空載實訓

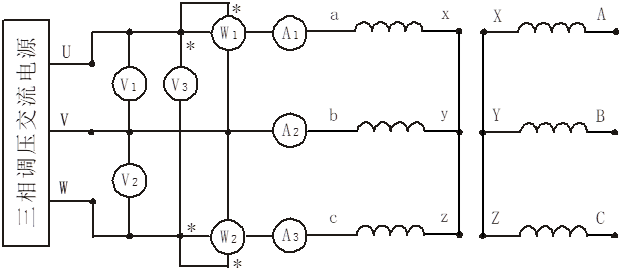

圖3-5三相變壓器空載實訓接線圖
  1) 將控制屏左側三相交流電源的調壓旋鈕調到輸出電壓為零的位置，按下“關”按鈕,在斷電的條件下，按圖3-5接線。變壓器低壓線圈接電源，高壓線圈開路。
    2) 按下“開”按鈕接通三相交流電源，調節電壓，使變壓器的空載電壓U_0L=1.2U_N。
    3) 逐次降低電源電壓，在(1.2～0.2)U_N范圍內， 測取變壓器三相線電壓、線電流和功率。
    4) 測取數據時，其中U₀=U_N的點必測,且在其附近多測幾組。共取數據7-9組記錄于表3-7中。
表3-7

序 號

實    驗    數    據

計  算  數  據

U0L(V)

I0L(A)

P0(W)

U0L (V)

I0L (A)

P0 (W)

cosΦ0

Uab

Ubc

Uca

Ia0

Ib0

Ic0

P01

P02

    5、短路實訓
    1) 將三相交流電源的輸出電壓調至零值。按下“關”按鈕，在斷電的條件下，按圖3-6接線。變壓器高壓線圈接電源，低壓線圈直接短路。
    2) 按下“開”按鈕，接通三相交流電源，緩慢增大電源電壓，使變壓器的短路電流I_KL=1.1I_N。

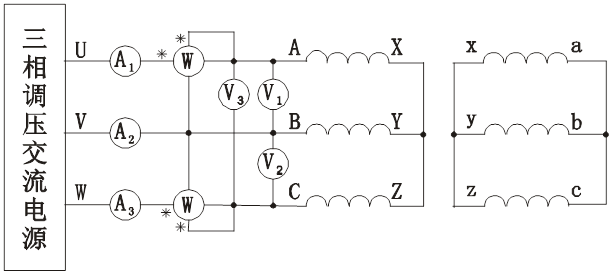

圖3-6  三相變壓器短路實訓接線圖
3) 逐次降低電源電壓，在1.1～0.2I_N的范圍內，測取變壓器的三相輸入電壓、電流及功率。
4) 測取數據時，其中I_KL=I_N點必測，共取數據5-6組。記錄于表3-8中。實訓時記下周圍環境溫度(℃)，作為線圈的實際溫度。

序 號

實    驗    數    據

計  算  數  據

UKL(V)

IKL(A)

PK(W)

UKL (V)

IKL (A)

PK (W)

cosΦK

UAB

UBC

UCA

IAK

IBK

ICK

PK1

PK2

6、純電阻負載實訓

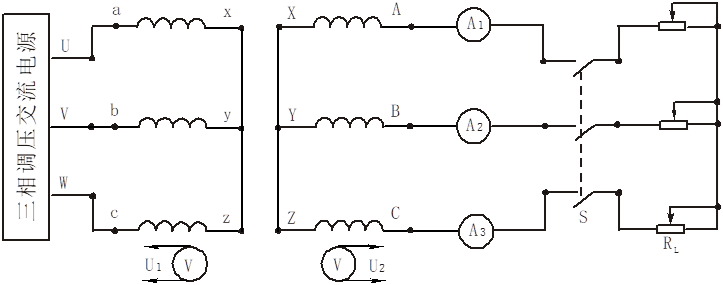

圖3-7 三相變壓器負載實訓接線圖
1) 將電源電壓調至零值，按下“關”按鈕，按圖3-7接線。變壓器低壓線圈接電源,高壓線圈經開關S接負載電阻R_L，R_L選用DQ27的1800Ω變阻器共三只，開關S選用DQ31掛件。將負載電阻R_L阻值調至最大，打開開關S。
    2) 按下“開”按鈕接通電源，調節交流電壓，使變壓器的輸入電壓U₁=U_N。
  3) 在保持U₁=U_1N的條件下，合上開關S，逐次增加負載電流，從空載到額定負載范圍內，測取三相變壓器輸出線電壓和相電流。
4) 測取數據時，其中I₂=0和I₂=I_N兩點必測。共取數據7-8 組記錄于表3-9中。
    表3-9          U₁=U_1N=      V；           cosφ₂=1

序號	U2（V）				I2（A）
	UAB	UBC	UCA	U2	IA	IB	IC	I2


五、注意事項
    在三相變壓器實訓中，應注意電壓表、電流表和功率表的合理布置。做短路實訓時操作要快，否則線圈發熱會引起電阻變化。
