電機及電氣技術實驗裝置直流他勵電動機在各種運轉狀態下的機械特性

一、實驗?zāi)康?br />     了解和測定他勵直流電動機在各種運轉狀態下的機械特性
二、預習要點
    1、改變他勵直流電動機機械特性有哪些方法？
    2、他勵直流電動機在什么情況下，從電動機運行狀態進入回饋制動狀態？他勵直流電動機回饋制動時，能量傳遞關系，電動勢平衡方程式及機械特性又是什么情況？
    3、他勵直流電動機反接制動時，能量傳遞關系，電動勢平衡方程式及機械特性。
三、實驗項目
    1、電動及回饋制動狀態下的機械特性
    2、電動及反接制動狀態下的機械特性
    3、能耗制動狀態下的機械特性
四、實驗方法
    1、實驗設備

序號	型號	名稱	數 量
1	DQ03-1	電機導軌、旋轉編碼器及數顯轉速表	1件
2	DQ09	直流并勵電動機	1件
3	DQ19	校正直流測功機	1件
4	DQ22	直流電壓、毫安、安培表	2件
5	DQ26	三相可調電阻器	1件
6	DQ27	三相可調電阻器	1件
7	DQ29	可調電阻器、電容器	1件
8	DQ31	波形測試及開關板	1件

2、屏上掛件排列順序
DQ31、DQ22、DQ27、DQ26、DQ22、DQ29

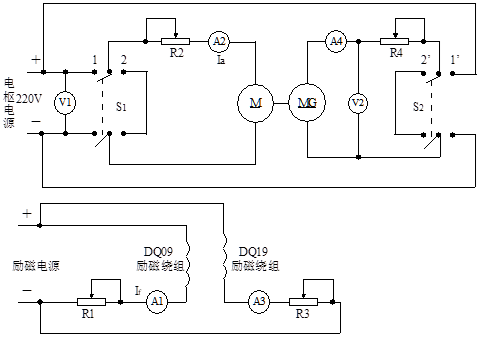

               圖 6-1他勵直流電動機機械特性測定的實驗接線圖
按圖6-1接線，圖中M用編號為DQ09的直流并勵電動機(接成他勵方式)，MG用編號為DQ19的校正直流測功機，直流電壓表V₁、V₂的量程為300V，直流電流表A₁、A₃的量程為200mA，A₂、A₄的量程為5A。R₁、R₂、R₃、及R₄依不同的實驗而選不同的阻值。
    3、R₂=0時電動及回饋制動狀態下的機械特性
(1) R₁、R₂分別選用DQ29的1800Ω和180Ω阻值，R₃選用DQ27上4 只900Ω串聯共3600Ω阻值，R₄ 選用DQ27上1800Ω再加上DQ26上6只90Ω串聯共2350Ω阻值。
    (2) R₁阻值置最小位置，R₂、R₃及R₄阻值置最大位置。開關S₁、S₂選用DQ31掛箱上的對應開關，并將S₁合向1電源端，S₂合向2'短接端(見圖6-1)。
  (3) 開機時需檢查控制屏下方左、右兩邊的“勵磁電源”開關及“電樞電源”開關都須在斷開的位置，然后按次序先開啟控制屏上的“電源總開關”，再按下“開”按鈕，隨后接通“勵磁電源”開關，最后檢查R₂阻值確在最大位置時接通“電樞電源”開關，使他勵直流電動機M起動運轉。調節“電樞電源”電壓為 220V；調節R₂阻值至零位置，調節R₃阻值，使電流表A₃為100mA。
    (4) 調節電動機M的磁場調節電阻R₁阻值，和電機MG 的負載電阻R₄阻值(先調節DQ27上1800Ω阻值，調至最小后應用導線短接)。使電動機M的n=n_N=1500r/min，I_N=I_f+I_a=1.1 A。此時他勵直流電動機的勵磁電流I_f為額定勵磁電流I_fN。保持U=U_N=220V ，I_f=I_fN，A₃表為100mA。增大R₄阻值，直至空載(拆掉開關S₂的2'上的短接線)，測取電動機M在額定負載至空載范圍的n、I_a，共取8-9組數據記錄于表6-1中。
      (5) 在確定S₂上短接線仍拆掉的情況下，把R₄調至零值位置(其中DQ27上1800Ω阻值調至零值后用導線短接)，再減小R₃阻值，使MG的空載電壓與電樞電源電壓值接近相等 (在開關S₂兩端測)，并且極性相同，把開關S₂合向1^'端。
    (6) 保持電樞電源電壓U=U_N=220V，I_f=I_fN，調節R₃阻值，使阻值增加，電動機轉速升高，當A₂表的電流值為0A時，此時電動機轉速為理想空載轉速，繼續增加R₃阻值，使電動機進入第二象限回饋制動狀態運行直至轉速約為1800 r/min，測取M的n、I_a。共取8～9組數據記錄于表6-2中。
(7) 停機（先關斷“電樞電源”開關，再關斷“勵磁電源”開關，并將開關S₂合向到2'端）。
表6-1         U_N=220V           I_fN=      mA

I_a（A）
n（r/min）

表6-2 U_N=220V I_fN= mA

I_a（A）
n（r/min）

    3、R₂=400Ω時的電動運行及反接制動狀態下的機械特性
    (1) 在確保斷電條件下，改接圖6-1，R₁阻值不變，R₂用DQ27的900Ω與900Ω并聯并用萬用表調定在400Ω，R₃用DQ29的180Ω阻值，R₄用DQ27上1800Ω阻值加上DQ26上6只90Ω電阻串聯共2340Ω阻值。
    (2) S₁合向1端，S₂合向2'端( 短接線仍拆掉)，把電機MG電樞的二個插頭對調，R₁ 、R₃置最小值，R₂置400Ω阻值， R₄置最大值。
    (3) 先接通“勵磁電源”，再接通“電樞電源”，使電動機M 起動運轉，在S₂兩端測量測功機MG的空載電壓是否和“電樞電源”的電壓極性相反，若極性相反，檢查R₄阻值確在最大位置時可把S₂合向1'端。
    (4) 保持電動機的“電樞電源”電壓U=U_N=220V，I_f=I_fN不變，逐漸減小R₄阻值（先減小DQ29上1800Ω阻值，調至零值后用導線短接），使電機減速直至為零。繼續減小R₄阻值，使電動機進入“反向”旋轉，轉速在反方向上逐漸上升，此時電動機工作于電勢反接制動狀態運行，直至電動機M的I_a=I_aN，測取電動機在1、4象限的n、I_a共取12～13 組數據記錄于表6-3中。
(5) 停機( 必須記住先關斷“電樞電源”而后關斷“勵磁電源”的次序，并隨手將S₂合向到2'端)。
         表6-3      U_N=220V     I_fN=     mA    R₂=400Ω

I_a（A）

n（r/min）

    4、能耗制動狀態下的機械特性
    (1) 圖6-1中，R₁阻值不變，R₂用DQ29的180Ω固定阻值，R₃用DQ27的1800Ω可調電阻，R₄阻值不變。
    (2) S₁合向2短接端，R₁置最大位置，R₃置最小值位置，R₄調定180Ω阻值，S₂合向1'端。
    (3) 先接通“勵磁電源”，再接通“電樞電源”，使校正直流測功機MG起動運轉，調節“電樞電源”電壓為220V，調節R₁使電動機M的I_f=I_fN，調節R₃使電機MG勵磁電流為100mA，先減少R₄阻值使電機M的能耗制動電流 I_a=0.8I_aN, 然后逐次增加R₄阻值，其間測取M的I_a、n共取8-9組數據記錄于表6-4中。
    (4) 把R₂調定在90Ω阻值，重復上述實驗操作步驟(2)、(3)，測取M的I_a、n共取5-7組數據記錄于表6-5中。
    當忽略不變損耗時，可近似認為電動機軸上的輸出轉矩等于電動機的電
磁轉矩T=C_MΦI_a，他勵電動機在磁通Φ不變的情況下，其機械特性可以由曲線n＝f(I_a)來描述。

表6-4       R₂=180Ω      I_fN=     mA

I_a（A）
n（r/min）

表6-5 R₂=90Ω I_fN= mA

I_a（A）
n（r/min）

五、實驗報告
    根據實驗數據，繪制他勵直流電動機運行在第一、第二、第四象限的電動和制動狀態及能耗制動狀態下的機械特性n=f(I_a)(用同一座標紙繪出)。
六、思考題
    1、回饋制動實驗中，如何判別電動機運行在理想空載點？
    2、直流電動機從第一象限運行到第二象限轉子旋轉方向不變，試問電磁轉矩的方向是否也不變？為什么？
    3、直流電動機從第一象限運行到第四象限，其轉向反了，而電磁轉矩方向不變，為什么？作為負載的MG，從第一象限到第四象限其電磁轉矩方向是否改變？為什么？
