PLC可編程實驗室設備自動洗衣機系統實驗

PLC可編程實驗室設備自動洗衣機系統實驗

一.實驗?zāi)康?/strong>
學會利用PLC控制洗衣機的自動控制。
二.實驗器材
   1. 可編程控制器實驗臺                            1臺
   2.洗衣機自動控制演示版            1塊
   3. PC機或FX-20P-E編程器（自備）                 1臺
   4. 編程電纜                                       1根
   5. 自鎖式連接導線（或扁平線）                      若干根
三．實驗原理與實驗步驟

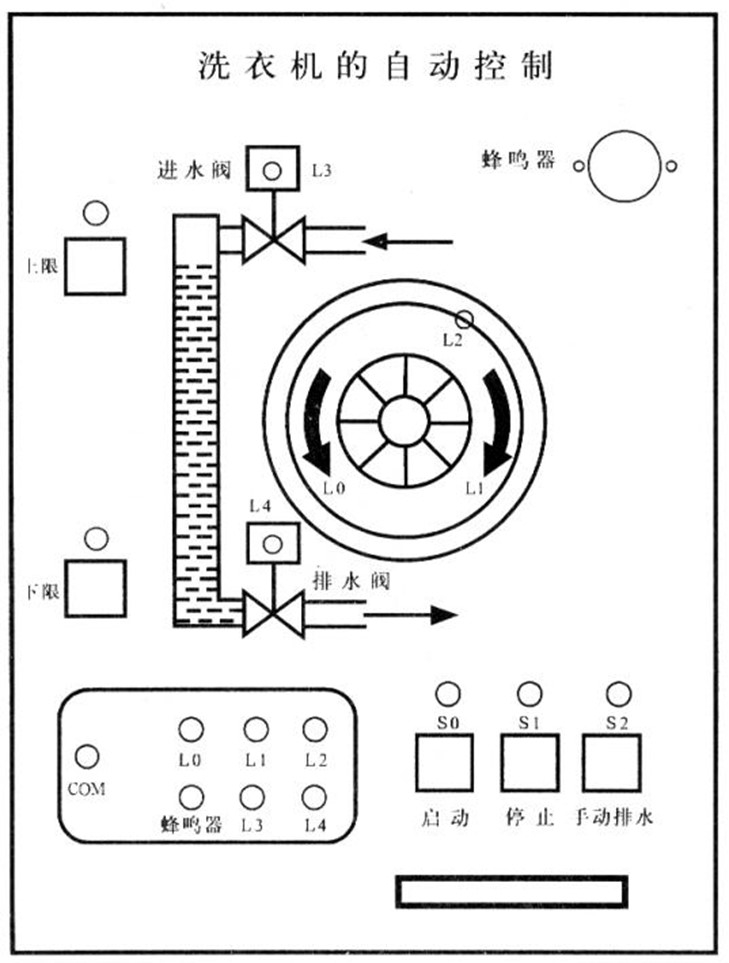

  1.  洗衣機自動控制演示版結構如圖所示。
洗衣機自動控制演示版
  2. 本實驗用五個燈來演示系統的工作狀態。其中L3、L4表示電磁閥，L0、
L1、L2表示電機。
  3. 控制要求：
    （1）首先按下啟動鍵，系統開始運行；進水閥L3燈亮，水注入洗衣機。
    （2）按下上限開關，進水閥關閉，L3燈滅。洗衣桶轉動開始洗衣，L0、L1間隔兩秒開始交替閃爍，表示洗衣桶左、右轉動。
    （3）洗衣過程延續8分鐘，時間到了后洗衣桶停止轉動，L0、L1燈滅。排水閥打開，L4燈亮。
    （4）按下下限開關，脫水桶轉動，L2燈亮。
    （5）一分鐘后，脫水結束，脫水桶停止，L2燈滅。并且蜂鳴器報警，一分鐘后停止。系統控制結束。
  4.實驗步驟：
    （1）打開實驗臺電源，編程器與PLC連接。
    （2）根據具體情況編制輸入程序，并檢查是否正確。
    （3）按圖接線，且檢查連線是否正確。
    （4）按下啟動按鈕，觀察運行結果。
四.設計程序清單
      I/O地址分配

輸入地址 輸出地址
上限 X0 左轉L0 Y0
下限 X1 右轉L1 Y1
啟動 X2 脫水桶L2 Y2
停止 X3 蜂鳴器 Y3
手動排水 X4 進水閥L3 Y4
    排水閥L4 Y5

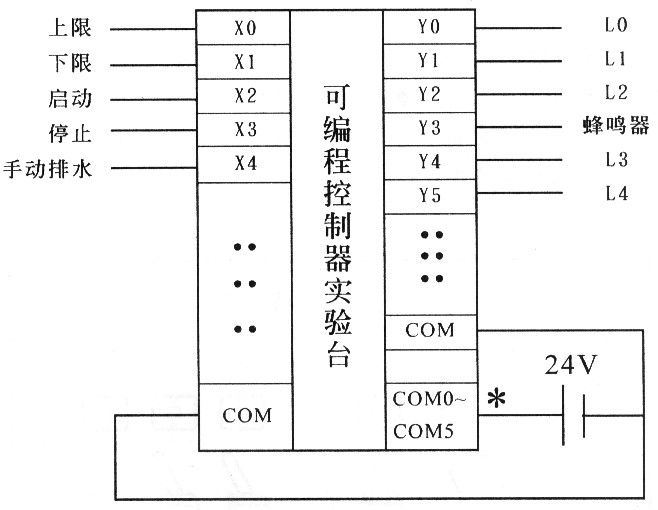

 接線圖

接線圖

FX系列的輸出繼電器的公共端：FX1N－40MR為COM0～COM5;輸入端COM與0V相連，輸出端COM0-COM5與DC24V+相連，實驗掛箱COM與0V相連
五、參考程序
參考程序見光盤（自動洗衣機系統）
