三菱PLC實訓臺自動送料裝車系統實驗

三菱PLC實訓臺自動送料裝車系統實驗

一.實驗目的
PLC構成一個自動送料裝車系統。
二.實驗器材
   1.  可編程控制器實驗臺                               1臺
2. 自動送料裝車控制演示板             1塊
   3. PC機（自備）                   1臺
   4.  編程電纜                                         1根
   5.  自鎖式連接導線（或扁平線）                       若干根
實驗原理
三．實驗原理與實驗步驟

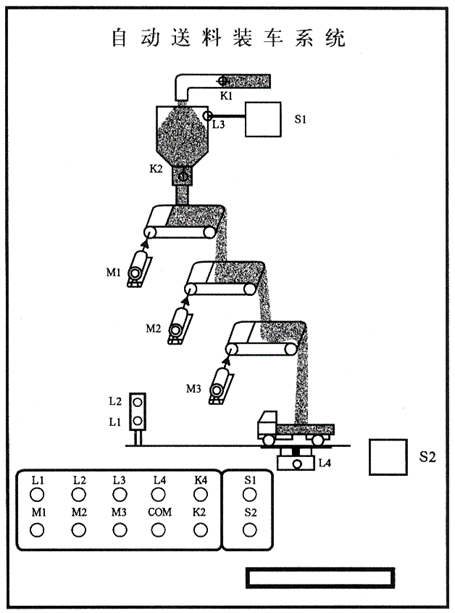

1.  自動送料裝車系統演示板結構如圖所示。
2.  本實驗利用9個LED燈演示系統工作狀態。M1、M2、M3表示電機，其余為開關指示。
3.  控制要求：
   （1）紅燈L1滅，綠燈L2亮；表示允許汽車開進裝料場，料斗K2關閉，電機M1、M2、M3都為OFF。
   （2）當汽車來到時，S2=ON,L1燈亮，L2燈滅，K1打開放料至S1料位堅持開關時關閉，電機M3運行。
   （3）電機M2在M3通2秒后運行。M1在M2通2秒后運行。K2在M1通后打開出料閥。
   （4）當料滿后S2=OFF,料斗閥K2關閉，電機M1延時2秒關閉，M2在M1后2秒關閉，M3在M2后2秒停止。
   （5）L2亮，L1燈滅，表示汽車可以開走。
 4.實驗步驟：
   （1）打開實驗臺電源，編程器與PLC連接。
   （2）根據具體情況編制輸入程序，并檢查是否正確。
  （3）按圖接線，檢查連線是否正確。
  （4）按下啟動按鈕，觀察運行結果。
四．設計程序清單
      I/O地址分配：
         輸入地址：
            汽車檢測開關S2         X1     料位檢測開關S1       X0
         輸出地址：
            料斗開關K2       Y0            進料開關K1        Y6
            紅    燈L1       Y1            料滿限位L3        Y7
            綠    燈L2       Y2           車到/料滿L4        Y10
            電    機M1       Y3
            電    機M2       Y4
            電    機M3       Y5

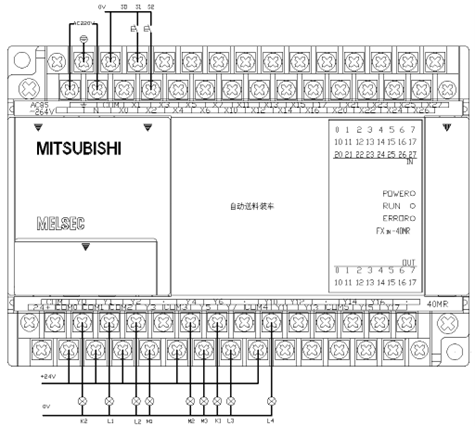

接線圖

 接線圖

FX系列的輸出繼電器的公共端：FX1N－40MR為COM0～COM5;輸入端COM與0V相連，輸出端COM0-COM5與DC24V+相連，實驗掛箱COM與0V相連
五、參考程序
參考程序見光盤（自動送料裝車）
