給排水系統是任何建筑都必不可少的重要組成部分。一般建筑物的給排水系統包括生活給水系統、生活排水系統和消防系統，這幾個系統都是樓宇自動化系統重要的監控對象。
由于消防水系統與火災自動報警系統、消防自動滅火系統密切，國家技術規范規定消防給水應由消防系統統一控制管理，因此，消防給水系統由消防聯動控制系統進行控制。
生活給水系統主要是對給水系統的狀態、參數進行監控與控制，保證系統的運行參數滿足建筑的供水要求以及供水系統的安全建筑給排水排水系統
由于消防水系統與火災自動報警系統、消防自動滅火系統密切，國家技術規范規定消防給水應由消防系統統一控制管理，因此，消防給水系統由消防聯動控制系統進行控制。
生活給水系統主要是對給水系統的狀態、參數進行監控與控制，保證系統的運行參數滿足建筑的供水要求以及供水系統的安全建筑給排水排水系統

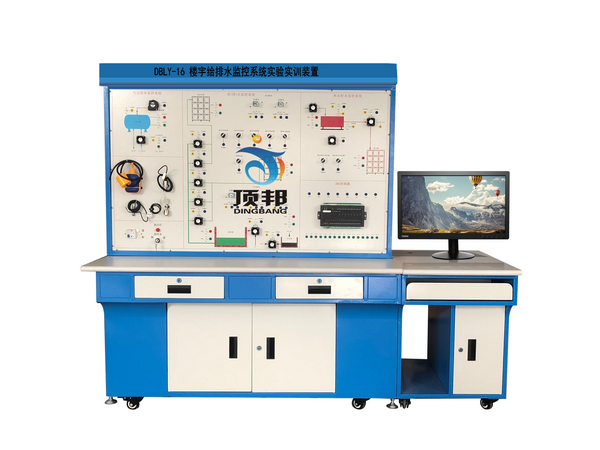

DBLY-16 樓宇給排水監控系統實驗實訓裝置
1、裝置組成：
本樓宇給排水監控系統實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。
2、系統實訓功能：
能進行各種給排水系統控制操作演示、DDC控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
3、DB-310給排水模擬板：
大型的給水系統控制模擬板、排水系統控制模擬板、氣壓給水系統控制模擬板和熱水供水系統控制模擬板，要求能完全模擬真實給排水系統的工作過程、所有的水箱要求能在DDC的控制下顯示水位高度、所有的空壓機和水泵也要求在DDC的控制下自動旋轉。水箱系統及要求采用仿真立體模型并配有顯示系統、所有的水泵、空壓機也要求全部采用仿真動態模型、仿真動態風壓機配置一臺、仿真動態水泵配置十臺、仿真壓力水箱配一個、熱水箱配置二個、高位水箱配置二個、蓄水池配置一個。
4、HW500DDC控制器：
配置： DO配17個點、DI配8個點。
5、P4服務器電腦：
內配置支持DDC的客戶端組態軟件一套、PCLTA-20網絡適配器一塊、DDC配置軟件一套和控制程序一套。并能聯接客戶端電腦4、各種水位傳感器：
采用工程實際主流應用的全真水位傳感器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作、水位傳感器的類型不能少于五種。
二、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容，LON總線通訊方式
7.輸出，8點、IO/DO 輸入，17點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
三、可以做的實訓項目
1.樓宇給水監控系統的實訓
2.樓宇排水監控系統實訓
3.樓宇氣壓給水監控系統實訓
4.樓宇熱水給水監控系統實訓
5.線路故障的判斷與處理
6.設備故障的判斷與處理
7.設計并安裝一個簡易應用系統
8.設計有關控制點位信息表格
9.組態軟件設計實訓項目
10.系統調試實訓項目
四、設備配置表：
| 序號 | 組成 | 數量 |
| 1 | 直接數字控制器 | 1套 |
| 2 | Lon卡 | 1套 |
| 3 | 繼電器 | 5 |
| 4 | 指示燈 | 14 |
| 5 | 開關電源 | 1 |
| 6 | 長微型模擬水位 | 4 |
| 7 | 長微型模擬水位 | 14 |
| 8 | 軸流風機、模擬空壓機 | 1 |
| 9 | 風機，模擬水泵 | 10 |
| 10 | 水位開關 | 1 |
| 11 | 水位開關 | 1 |
| 12 | 水位開關 | 1 |
| 13 | 水位開關 | 1 |
| 14 | 水位開關 | 1 |
| 15 | 3腳故障開關 | 40 |
| 16 | 6腳故障開關 | 25 |
| 17 | 總開關 | 1 |
| 18 | 鎖開關 | 1 |
| 19 | 電腦 | 1 |
| 20 | 實訓桌和實訓屏架 | 1套 |
| 21 | 電腦桌 |
1臺 |
