MM440變頻器數字量控制三段固定頻率運行
一、實訓目的
1．掌握變頻器多段速頻率控制方式。
2．熟練掌握變頻器的多段速運行操作過程。
二、實訓預習
由于現場工藝上的要求，很多生產機械在不同的轉速下運行。為反方便這種負載，大多數變頻器決提供了多擋頻率控制功能。用戶可以通過幾個開關的通、斷組合來選擇不同的運行頻率，實現不同轉速下運行的目的。
多段速功能，也稱作固定頻率，就是設置參數P1000=3的條件下，用開關量端子選擇固定頻率的組合，實現電機多段速度運行。可通過如下三種方法實現：
1. 直接選擇（P0701 - P0706 = 15）
在這種操作方式下，一個數字輸入選擇一個固定頻率，端子與參數設置對應見表7-1。
表6-1 端子與參數設置對應表

端子編號	對應參數	對應頻率設置值	說 明
5	P0701	P1001	1.頻率給定源P1000必須設置為 3。 2.當多個選擇同時激活時，選定的頻率是它們的總和。
6	P0702	P1002
7	P0703	P1003
8	P0704	P1004
16	P0705	P1005
17	P0706	P1006

2. 直接選擇 + ON 命令（P0701 - P0706 = 16）
在這種操作方式下，數字量輸入既選擇固定頻率（見表6-10），又具備起動功能。
3. 二進制編碼選擇 + ON 命令（P0701 - P0704 = 17）
MM440變頻器的六個數字輸入端口（DIN1~ DIN6），通過P0701~P0706設置實現多頻段控制。每一頻段的頻率分別由P1001~P1015參數設置，最多可實現15頻段控制，各個固定頻率的數值選擇見表6-11。在多頻段控制中，電動機的轉速方向是由P1001~P1015參數所設置的頻率正負決定的。六個數字輸入端口，哪一個作為電動機運行、停止控制，哪些作為多段頻率控制，是可以由用戶任意確定的，一旦確定了某一數字輸入端口的控制功能，其內部的參數設置值必須與端口的控制功能相對應。
表6-11 固定頻率選擇對應表

頻率設定	DIN4	DIN3	DIN2	DIN1
P1OO1	0	0	0	1
P1OO2	0	0	1	0
P1OO3	0	0	1	1
P1OO4	0	1	0	0
P1OO5	0	1	0	1
P1OO6	0	1	1	0
P1OO7	0	1	1	1
P1OO8	1	0	0	0
P1OO9	1	0	0	1
P1O10	1	0	1	0
P1O11	1	0	1	1
P1O12	1	1	0	0
P1O13	1	1	0	1
P1O14	1	1	1	0
P1O15	1	1	1	1

三、實訓項目
1. MM440數字輸入口“7”端設為電動機運行/停止控制端。“5”端.“6”端數字輸入口設為3段固定頻率控制端，由開關S1、S2組合成不同的狀態來實現三段固定頻率控制。
2. 把S3撥向“通”位置， MM440允許運行。
3. 第一段頻率設為10Hz ，第二段頻率設為25Hz，第三段頻率設為50Hz。
4. 把S3撥向“斷”位置，，MM440停止運行。
四、實訓設備

序號	型  號	名             稱	備注
1	GDQ01	電源儀表控制屏	1套
2	ACM-1	西門子MM440變頻調速器	1件
3	DQ10	三相鼠籠異步電動機（380V/Y）	1臺
4		實驗連接線（2種）	1套














五、操作方法和步驟
1. 按以上實訓線路圖連接電路，電動機按星形接線。
2. 檢查線路正確后，合上變頻器電源。先恢復變頻器工廠缺省值，然后設置實驗參數。

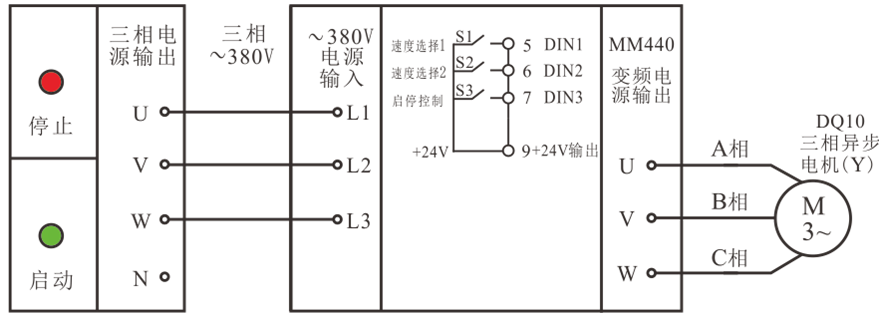

圖6-4三段固定頻率控制接線圖
①.恢復變頻器工廠缺省值，設置電動機參數。

P0010=30		P0970=1		按P鍵（10s完成）
P0003=1        設用戶訪問級為標準級 P0010=1        快速調試
參數號	設置值		說明
P0100	0		功率以KW表示，頻率為50Hz
P0304	380		電動機額定電壓(V)
P0305	1.12		電動機額定電流(A)
P0307	0.37		電動機額定功率(kW)
P0310	50		電動機額定頻率(Hz)
P0311	1400		電動機額定轉速
以上參數設置完成后，設P0010=0,變頻器可正常運行。

②實訓參數設置

P0003=1        設用戶訪問級為標準級 P0004=7        命令和數字I/O
參數號	出廠值			設置值			說明
P0700	2			2			命令源選擇“由端子排輸入”變頻器只能從端口控制。
P0003=2        設用戶訪問級為擴展級 P0004=7        命令和數字I/O
參數號		出廠值	設置值			說明
P0701		1	17			選擇固定頻率
P0702		1	17			選擇固定頻率
P0703		1	1			ON接通正轉，OFF停止
P0003=1      設用戶訪問級為標準級 P0004=10     設定值通道和斜坡函數發生器
參數號		出廠值	設置值			說明
P1000		2	3			選擇固定頻率設定值
P0003=2       設用戶訪問級為擴展級 P0004=10   設定值通道和斜坡函數發生器
參數號	出廠值		設置值		說明
P1001	0		10		設置固定頻率1
P1002	5		25		設置固定頻率2
P1003	10		50		設置固定頻率3

3．變頻器運行操作
把S3撥向“通”位置，數字輸入端口“7”為“ON”，允許電動機運行。
（1）第1頻段控制。當S1開關接通、S2開關斷開時，變頻器數字輸入端口“5”為“ON”，端口“6”為“OFF”，變頻器工作在由P1001參數所設定的頻率為20Hz的第1頻段上。
（2）第2頻段控制。當S1開關斷開，S2開關接通時，變頻器數字輸入端口“5”為“OFF”，“6”為“ON”，變頻器工作在由P1002參數所設定的頻率為30Hz的第2頻段上。
（3）第3頻段控制。當按鈕S1、S2都接通時，變頻器數字輸入端口“5”、“6”均為“ON”， 變頻器工作在由P1003參數所設定的頻率為50Hz的第3頻段上。
（4）電動機停車。當S1、S2開關都斷開時，變頻器數字輸入端口“5”、“6”均為“OFF”，電動機停止運行。或在電動機正常運行的任何頻段，將S3斷開使數字輸入端口“7” 為“OFF”，電動機也能停止運行。
注意的問題：3個頻段的頻率值可根據用戶要求P1001、P1002和P1003參數來修改。當電動機需要反向運行時，只要將向對應頻段的頻率值設定為負就可以實現。
六、成績評價表
成績評價見表6-14。
表 6-14  成績評價表

序號	主要內容	考核要求	評分標準	配分	扣分	得分
1	接線	能正確使用工具和儀表，按照電路圖正確接線	1.接線按照不規范，每處扣5-10分 2.接線錯誤，扣20分	30
2	參數設置	能根據任務要求正確設置 變頻器參數	1.參數設置不全，每處扣5分 2.參數設置錯誤，每處扣5分	30
3	操作調試	操作調試過程正確	1.變頻器操作錯誤，扣10分 2.調試失敗，扣20分	20
4	安全文明生產	操作安全規范、環境整潔	違反安全文明生產規程，扣 5-10分	20

七、鞏固練習
用開關控制變頻器實現電動機12段速頻率運轉。10段速設置分別為：第1段輸出頻率為5Hz；第2段輸出頻率為10Hz；第3段輸出頻率為15Hz；第4段輸出頻率為-15Hz；第5段輸出頻率為-5Hz；第6段輸出頻率為-20Hz；第7段輸出頻率為25Hz；第8段輸出頻率為40Hz；第9段輸出頻率為50Hz；第10段輸出頻率為30Hz；第11段輸出頻率為-30Hz；第12段輸出頻率為40Hz。畫出變頻器外部接線圖，寫出參數設置。
