透明數控車床是一種特殊類型的數控車床，它采用透明材料制成部分或全部機身，以便學生能夠更直觀地觀察和理解機床的內部結構和工作原理。這種車床通常用于教學、培訓以及科研領域，幫助學生更好地掌握數控加工技術。

一、主要特點
透明性：機床的部分或全部結構采用透明材料（如透明塑料、玻璃等）制成，使學生能夠清晰地看到機床內部的傳動機構、刀具路徑等。
高精度：透明數控車床在設計和制造上注重精度，采用高精度絲桿、螺桿以及混合式步進電機驅動，確保加工精度。
多功能性：具備多種加工功能，如車削、銑削、鉆孔等，適用于不同形狀和材料的零件加工。
易于操作：配備有先進的數控系統，用戶可以通過編程控制機床的運動軌跡和加工參數，實現自動化加工。
安全性：采用多重安全保護措施，如急停按鈕、防護罩等，確保操作人員的安全。
二、主要用途
教學培訓：透明數控車床是高等工科院校、職業技術學校等教育機構進行數控技術教學實習和綜合實驗的重要設備。通過直觀的觀察和實際操作，學生可以更快地掌握數控加工技術。
科研開發：科研機構和企業可以利用透明數控車床進行新產品的研發和測試工作。通過觀察機床內部的運動情況和加工效果，科研人員可以更好地理解加工過程中的物理和化學現象，為產品的研發和改進提供有力支持。
三、常見型號及參數
市場上存在多種型號的透明數控車床，以下以液晶數控車床為例介紹其參數：
床身上最大回轉直徑：Ф350mm
最大工件長度：500mm
主軸孔徑：Ф40mm
主軸轉速：無級變速，100—1500rpm
最大移動速度：3000mm/min（當量0.01mm）
進給量范圍：50--1000mm/min
編程方式：G、M、F、S、T（ISO代碼）
機床外形尺寸：（長寬高）16708101500mm
機床重量：350kg
四、注意事項
操作安全：在使用透明數控車床時，必須嚴格遵守安全操作規程，穿戴好防護用品，確保人身安全。
維護保養：定期對機床進行清潔、潤滑和檢查，確保機床的正常運行和延長使用壽命。
專業培訓：操作人員應接受專業培訓并持證上崗，確保能夠熟練掌握機床的操作技能和加工知識。
綜上所述，透明數控車床是一種具有獨特優勢的教學和科研設備，它在數控技術教育和科研領域發揮著重要作用。

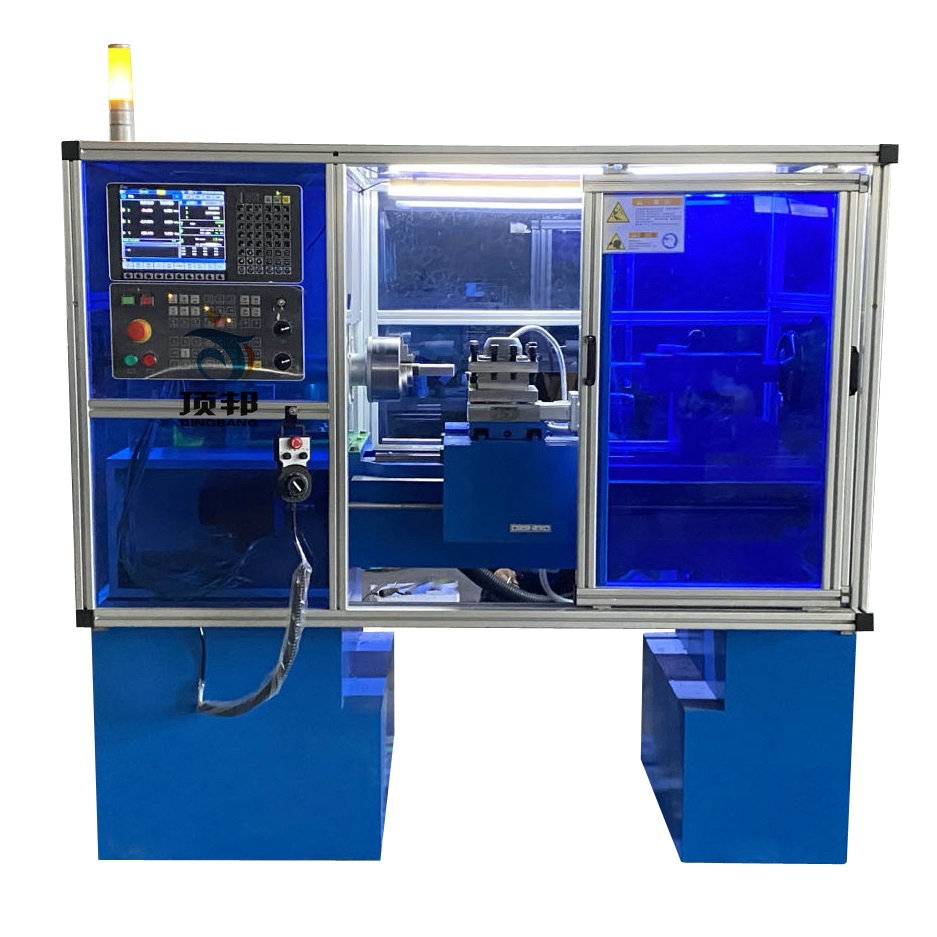

DB-CK6135 透明數控車床

DB-CK6135 透明數控車床是我公司研制的教學科研用數控機床，該機床是典型的機電一體化產品，采用穩定可靠的廣數 980TB3 車床用數控系統。同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。透明數控車床采用四工位自動回轉刀架,可以加工φ 30mm 的尼龍或 PVC 材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆孔等工作。

二、機床特點
1、透明數控車床采用穩定可靠的GSK980TB3 專用車床數控系統；
2、透明數控車床采用全防護透明設計，框架主體采用40×40mm鋁合金型材，防護門導軌采用40×80mm鋁合金型材，推門結構，鋁合金型材內嵌5mm厚深藍色半透明有機玻璃，整機造型美觀大方。
3、機床XZ向進給導軌采用高精度方形直線導軌，速度快，精度高。
4、大拖板采用鑄件成型，時效處理，數控銑精加工面成，堅固耐用且不變形。
5、全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
6、縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
7、透明數控車床采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
8、操作方便舒適，符合現代人機工程學的優化思想；
9、車削 PVC 材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
三、用途
1. 相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4. 開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM 等專業課程專項培訓。
四、數控系統主要功能
1、GSK980TB3為廣州數控設備有限公司研制的新一代普及型車床數控系統，是GSK980TB2的升級版。GSK980TB3車床數控系統采用32位高性能的CPU和超大規模可編程器件FPGA，運用實時多任務控制技術和硬件插補技術，實現了μm級精度的運動控制。
2、系統采用硬件插補技術，快進速率可達 12 米/分；
3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4、控制精度高，脈沖當量為 1μ （0.001mm）；
5、有串行 RS232 通訊接口功能，可與計算機聯機通訊；
6、采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7、系統具有軟、硬件限位，保證工作安全；
8、采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。
五、機床主要技術參數

床身材質	采用高強度的工程塑料
防護形式	鋁合金型材和透明有機玻璃
X向軸導軌形式	高精度方形直線導軌,寬度15mm
Z向軸導軌形式	高精度方形直線導軌,寬度20mm
XZ軸絲桿類型	滾珠絲桿
大拖板材質	鑄件成型
主軸箱蓋及防護罩	采用進口透明有機材料
防護罩框架材質	采用高強度40×40mm鋁合金型材
三爪卡盤	160mm
床身上最大回轉直徑	350mm
最大工件長度	450mm
電動刀架	四工位
主軸	標準主軸
主軸孔徑	40mm
主軸轉速、無級變速	0------1500rpm
主軸電機 變頻控制無極調速功率	0.75kw
絲杠運行	混合步進電機驅動
運行方式	三軸運行二軸聯動
定位精度	±0.03mm
重復定位精度	±0.02mm
數據格式執行標準	ISO
尾架形式	透明有機制作
機床外型尺寸（長×寬×高）	1800×980×1530mm
機床重量	450kg
數控系統	廣數GSK980TB3

七、機床附件清單

序號	名稱	規 格	單位	數量
1	車刀切斷刀、外圓刀、45°刀、螺紋刀	20*20mm	把	4
2	繼電器	24V4 組	個	2
3	保險絲		個	2
4	螺絲刀一字	3.2*150mm	把	1
5	螺絲刀十字	3.2*150mm	把	1
6	尖嘴鉗	6寸	把	1
7	內六角	φ 6、φ 8	把	各 1
8	塑料棒	φ 25、φ 32、φ 40、	箱	1
9	卡盤板手		把	1
10	扳手套筒		把	1
11	刀架扳手		把	1
12	系統說明書		本	1
13	機床說明書		份	1
14	連接線	四芯線	米	6
15	電路圖		份	1
16	刀墊片		盒	1
17	死頂尖		個	1
18	變頻器		份	1
