現場總線過程控制系統隨動流量比值控制實驗

一、實驗?zāi)康模?br /> 掌握比值控制系統的結構組成；通過實驗掌握比值控制系統的基本概念、比值系數的計算；掌握比值控制系統的參數整定。
二、實驗設備及參考資料
1．過程控制綜合實驗裝置—DDC控制模塊
2．計算機及MCGS組態軟件—DDC控制實驗_ModBusRTU.MCG
3．實驗專用線若干及RS485轉232通訊線一根。
三、實驗原理
本實驗采用計算機控制,將水泵1支路流量作為給定值。調節比值器將其支路的流量作為設定值，計算機根據流量設定值和P、I、D參數進行PID運算，輸出信號給變頻器，然后由變頻器控制水泵2支路的進水流量，從而達到控制流量比例恒定的目的。

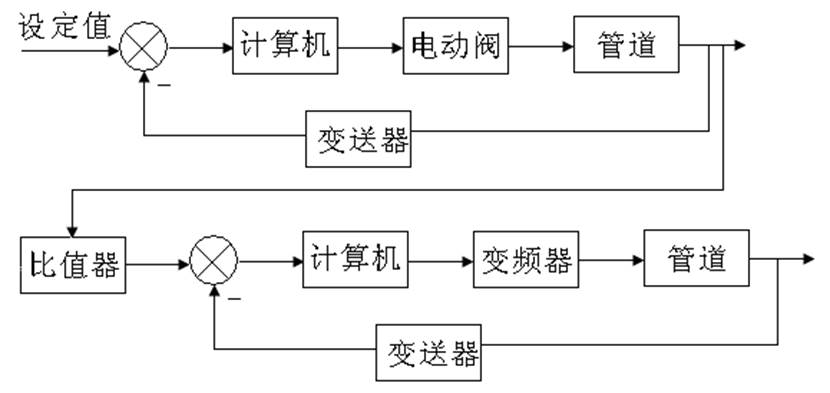

隨動流量比值控制的方塊原理圖：

四、實驗步驟
1、按下面要求接好實驗導線和通訊線。
使用485轉232通訊線將控制臺側邊DDC通訊口 “COM1” 與上位機連接。
在傳感器信號輸出區域，在傳感器信號輸出區域，將流量計2信號FT2用實驗線連接到DDC控制模塊的AI0信號輸入端，將流量計1信號 FT1信號用實驗線連接到DDC控制模塊的AI1信號輸入端，正負一一對應。
       將DDC控制模塊輸出信號AO0連接到執行器控制信號輸入?yún)^(qū)的變頻器控制信號端口，將DDC控制模塊輸出信號AO1連接到執行器控制信號輸入?yún)^(qū)的電動調節閥控制信號端口，正負一一對應。
    2、將手動閥門1V2、2V2、V3、V4打開，關閉1V1、2V1、2V3。
3、先打開控制臺上的總電源，再打開DDC電源。
4、運行計算機上的 DDC控制實驗_ModBusRTU.MCG工程，選擇系統管理菜單中的用戶登錄，登錄用戶。
5、選擇比值控制實驗的單閉環流量比值控制實驗。
6、選擇計算機控制方式，在控制臺上打開水泵、電動調節閥電源，打開變頻器，再打開變頻器啟停開關，啟動變頻器。
    7、拖動比值旋鈕設定比值
8、設置參數
     Ts=1    （參考值）
     SV=500  （參考值）
     Kc1=0.02（參考值）
     Ti1=5   （參考值）
     Td1=0   （參考值）
     Kc2=0.02（參考值）
     Ti2=5   （參考值）
     Td2=0   （參考值）     比例系數=1.2
9、觀察計算機上的實時曲線和歷史曲線。
     10、改變比值器的比例系數，觀察流量的變化。
     11、實驗結束后，停止變頻器，關閉水泵、變頻器、電動調節閥電源，拆除試驗線。
