2025-04-02 07:16 電路分析基礎實驗課程緊密聯系理論教學，循序漸進的安排實驗教學內容，主要講授電路的基本實驗，基本內容包括：常用儀器的使用方法、一般元器件參數指標的測試方法、直流電路、動態電路、正弦電路測量方法及諧振電路的設計測量方法等。
一、課程教學對象
《電路分析基礎實驗》課程是工程院校各專業本科學生必修的重要專業基礎平臺課程之一。是根據各專業的實際情況選做其中六個實驗內容。
二、課程性質、目的和任務
電路分析基礎實驗本課程的作用與任務是:應使學生學會萬用表、函數發生器、示波器、直流穩壓電源的原理與操作方法:初步識別電阻、二極管等電子元件測量方法、了解性能及在實驗電路中的應用:掌握電容、電感等電子元器件的性能及在交流電路中的應用:進一步訓練較復雜的實驗電路連接技能。通過實驗教學環節的訓練，了解線性、非線性電子元件電路的組成及其電路的分析方法，掌握直流電路、交流電路信號的觀察與測試方法，同時通過觀察實驗中的現象、數據的測定、特性的繪制、誤差的分析與數據的處理、能夠及時發現問題、研究問題，從而培養學生分析問題，解決問題和提高動手的能力。用實驗的方法驗證有關定律、達到鞏固和加深理解課堂理論知識。培養學生理論聯系實際，為以后深入學習電子技術某些領域中的內容，以及為電子技術在實際中的應用打下基礎。
電路分析該課程理論性、驗證性、實踐性很強，教學中強調理論聯系實際，講課內容要與實驗課內容相結合，突出重點、難點，認真總結分析歷年來學生在實驗課中帶普遍性的問題，提高教學水平。在教學方法與手段方面應進行不斷的探索和改革。
一、概述
電路分析實驗平臺以箱式設計，集電源、測量用電表、實驗模塊于一體，實驗箱連接部分采用了鎖緊疊插式鍍金大孔，連接可靠、壽命長，實驗數據精確，面板采用了雙面板敷銅制作工藝，正面為線路原理，反面為具體線路分布和元件，使學生在實驗時對原理一目了然。
二、主要組成部件
電路分析實驗平臺由鋁木合金材料制作箱體，無任何污染源，箱體內含直流穩壓工作電源、實驗用恒流源和恒壓源、測量用直流電流表、直流電壓表、實驗電路模塊區等組成。
三、主要技術指標
1）輸入交流AC：220V±10%。
2）直流穩壓輸出：2組DC：±12V/1.5A，1組DC：5V/1.5A。
3）直流穩壓可調輸出:1組DC:0～±24V/1A連續可調輸出,電壓調節采用高精度進口電位器,精度%0.1。每路電源均有短路保護自動恢復功能。
4）恒流源：0～50mA可調恒流源輸出，恒流輸出調節采用高精度進口電位器,精度%0.1。有開路保護功能。
5) 函數發生器:輸出波形：方波、三角波、正弦波,頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。頻率調節采用高精度進口電位器,精度%0.1。
6）配置0-100Ω和0-100K連續可調電位器各一個。
7）提供數字式直流電流表2只，各分0~2mA 、0~20mA、0~200mA 共3檔測量。
8）提供數字式直流電壓表1只，分200mV、2V、20V、200V共4檔測量。
9）設計有一組導線通斷測試電路，方便實驗導線在線測試。
10)實驗器件組成：有l(wèi)～2W電阻25只、電容8只、電感6只、進口高精度電位器6只(2只500、2只1K、1只5K、1只100K)，運放四組等，這些器件包含下列實驗模塊中:1）元器件伏安特性的測量;2）電路中電位的研究;3）戴維南定理和諾頓定理;4）疊加定理和互易定理;5) 基爾霍夫定律的驗證;6）一階動態電路;7）二階動態電路;8）負阻抗變換器電路;9）R、L、C串、并聯諧振電路;10）受控源VCVS、VCCS電路;11）回轉器電路。
11）留有擴展模塊接入?yún)^(qū)，尺寸155×98mm,可以任意擴展其它實驗模塊。
12）實驗板用進口環保2mm厚敷銅板,以雙面板和無鉛噴錫制作工藝制成。防止了實驗連接插孔用多了出現松動掉落現象的發生。
13）安全保護措施：設計有電源輸入輸出專用保護電路板，具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
14)機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角。
15）配套虛擬仿真實驗軟件，可仿真所有實驗例程。
四、主要實驗項目
1）基本電工儀表的使用與測量誤差的計算
2）減少儀表測量誤差的方法
3) 電阻的串聯、并聯和混聯
4) 電路故障分析
5）線性與非線性元件的伏安特性。
6)電位及其與電壓關系的研究。
7）基爾霍夫定理。
8）疊加定理。
9）電壓源與電流源的等效變換。
10）戴維南及諾頓定理。
11）受控源VCVS、VCCS的實驗。
12）典型電信號的觀察和測量。
13）RC一階電路的響應測試。
14）二階電路的響應測試。
15) RC選頻網絡特性測試。
16) R、L、C串聯諧振電路的研究。
17）R、L、C并聯諧振電路的研究。
18) 雙口網絡測試。
19）回轉器實驗
20) 其它電路的研究
一、課程教學對象
《電路分析基礎實驗》課程是工程院校各專業本科學生必修的重要專業基礎平臺課程之一。是根據各專業的實際情況選做其中六個實驗內容。
二、課程性質、目的和任務
電路分析基礎實驗本課程的作用與任務是:應使學生學會萬用表、函數發生器、示波器、直流穩壓電源的原理與操作方法:初步識別電阻、二極管等電子元件測量方法、了解性能及在實驗電路中的應用:掌握電容、電感等電子元器件的性能及在交流電路中的應用:進一步訓練較復雜的實驗電路連接技能。通過實驗教學環節的訓練，了解線性、非線性電子元件電路的組成及其電路的分析方法，掌握直流電路、交流電路信號的觀察與測試方法，同時通過觀察實驗中的現象、數據的測定、特性的繪制、誤差的分析與數據的處理、能夠及時發現問題、研究問題，從而培養學生分析問題，解決問題和提高動手的能力。用實驗的方法驗證有關定律、達到鞏固和加深理解課堂理論知識。培養學生理論聯系實際，為以后深入學習電子技術某些領域中的內容，以及為電子技術在實際中的應用打下基礎。
電路分析該課程理論性、驗證性、實踐性很強，教學中強調理論聯系實際，講課內容要與實驗課內容相結合，突出重點、難點，認真總結分析歷年來學生在實驗課中帶普遍性的問題，提高教學水平。在教學方法與手段方面應進行不斷的探索和改革。

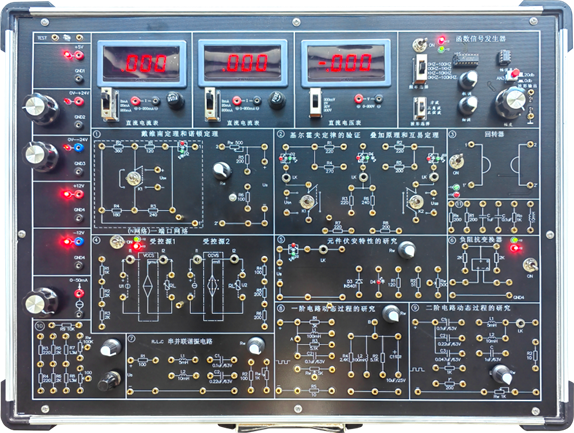

DB-SD43 電路分析實驗平臺
