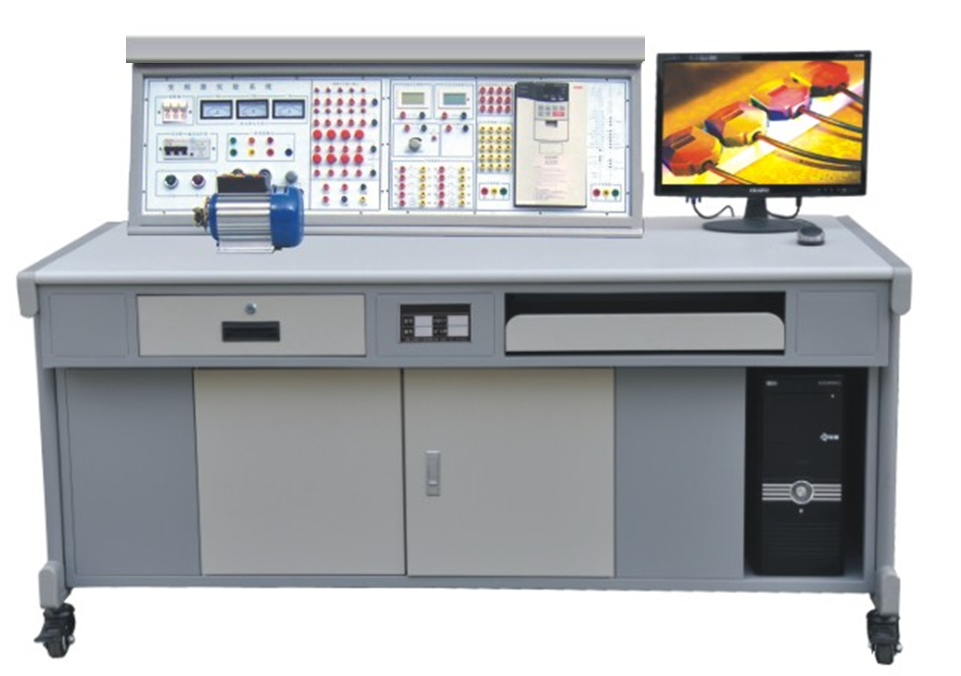

變頻調速技術實訓裝置
[規格型號]: DB-801B
[產品名稱]: 變頻調速技術實訓裝置
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
變頻調速技術實訓裝置
一、概述:
變頻調速技術實訓裝置是在總結當前變頻調速實訓教學設備的基礎上,推出的一款先進的變頻調速裝置,該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的德國西門子G120C 或三菱FR-D740。
變頻調速技術實訓裝置可完成變頻調速技術課程的相關教學實訓。特別是系統提供開放式實訓教學,可充分培養學生的實際動手能力,為參加就業崗位打下堅實的基礎。
二、主要技術參數:
1、輸入電源:AC380V± 5%(三相五線)50HZ
2、工作電流:≤4A
3、環境溫度:-5℃~40℃
4、外形尺寸:1600X700X1200mm
5、相對濕度:≤90%(25℃)
6、變頻器:德國西門子G120C 或三菱FR-D740
三、產品結構
1、實驗桌:一桌為兩座,主體材料采用三聚氰胺雙面貼面板,其截面由PVC封邊。操作臺左右各有一個柜,可放置負載電機等,中間一個抽屜放導線、實驗指導書等。
2、實驗臺:外殼采用18mm厚三聚氰胺雙面貼面板為主要材料,其截面由藍色PVC封邊,內置鋼架抽屜式結構,利用該鋼架安裝有實驗面板及實驗所需的全部電器元件、儀表、開關按鈕等。
3、實驗導線:采用三相異步電動機,裝有脈沖編碼器,并且在電動機軸上裝設了機械負載機構,可直接在它上面增加機械磨擦阻力作為電動機的負載。
4、所有按插件均采用安全型接插頭。
四、變頻調速技術實訓裝置基本配置(一套)
1、脈沖編碼器1只
2、A5AP件1套
3、測速表1只
4、通信電纜
5、實驗導線1套
6、組態監控軟件
7、系統接口
8、通信模塊
9、實驗桌1張
10、實驗臺1套
11、負載機構電機1套
12、實驗指導書1本
13、溫度傳感器1只
14、壓力傳感器1只
15、氣敏傳感器1只
五、實驗內容
1、變頻器的基本操作實驗
2、變頻器的組合和程序運轉實驗
3、變頻器的頻率跳變操作和多段速度運轉實驗
4、開環系統實驗
5、閉環系統實驗
6、速度反饋系統實驗
7、速度水位系統實驗
8、并用操作運轉實驗
9、通訊操作運轉實驗
10、多段速度運轉實驗
11、程序運轉實驗
12、瞬時停電起動實驗
13、PID控制系統實驗
14、變頻器組態實驗
