主頁 > 客戶案例 > 寧都技師學院起重機實訓裝置
2025-04-27 07:29

寧都技師學院起重機實訓裝置

  寧都技師學院是經江西省政府批準、國家人社部對口支援寧都縣創辦的一所培養高技能人才的公辦技工院校,先后榮獲“國家高技能人才培訓基地”、“第45屆、第46屆、第47屆世界技能大賽重型車輛技術項目中國集訓基地”、“全國工學一體化教師培訓基地”、“全國教育系統先進集體”等榮譽稱號。

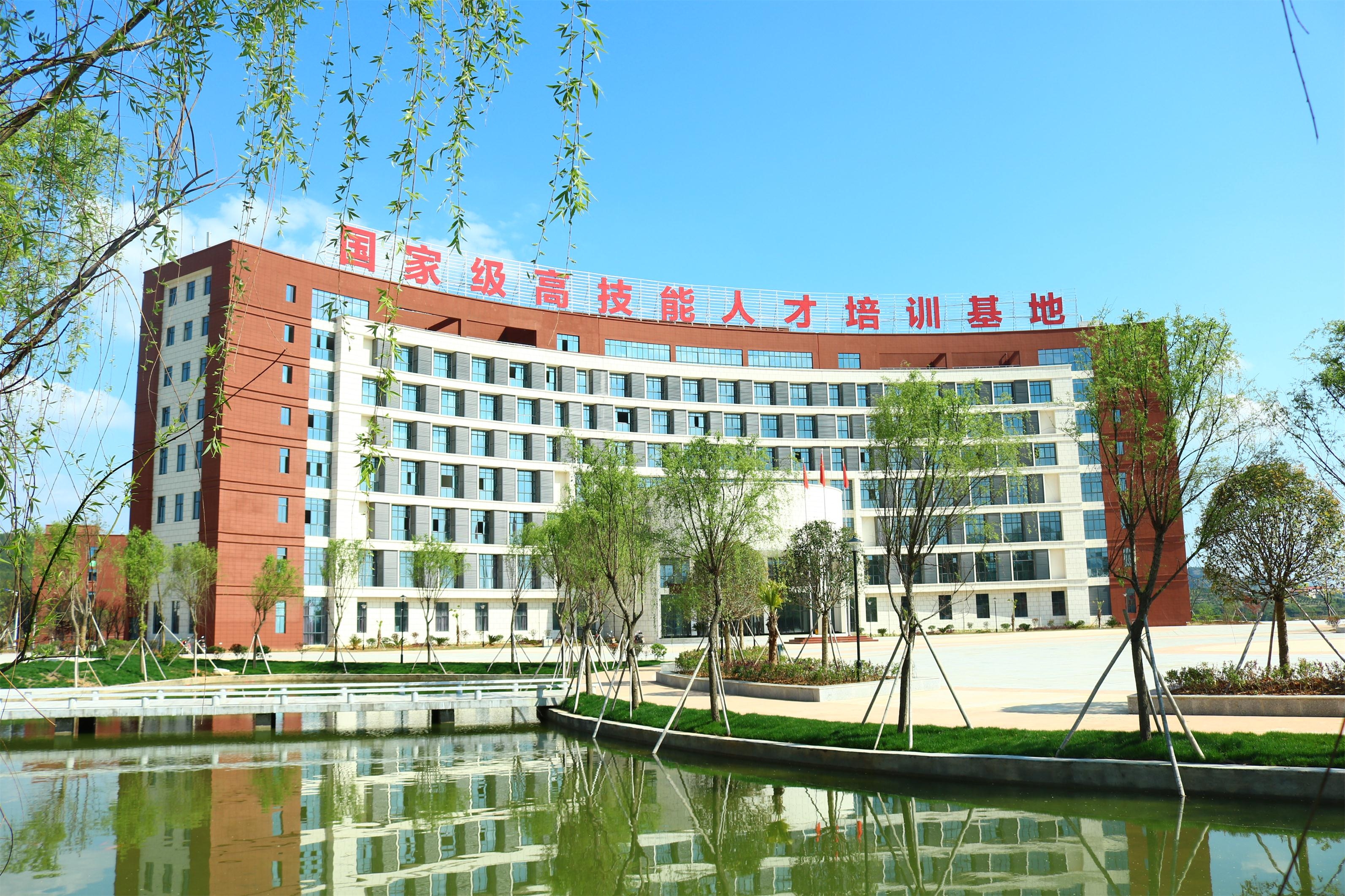

寧都技師學院
學院位于寧都縣水東工業園新區,占地381畝,現有教職工268人,在校生5330人,建有實習、實訓室80多個,設備總價值8000多萬元。畢業生頒發我院畢業證書和職業技能等級證書,就業率連年保持在99%以上,畢業生深得用人單位好評。

學院以服務區域經濟發展為核心,開設有電子商務、服裝設計與制作、計算機網絡應用、幼兒教育、汽車維修、新能源汽車維修與檢測、機電一體化技術、飯店(酒店)服務、美容美發造型、中式烹飪等11個學制教育專業,其中5個全國工學一體化示范專業、3個省級重點特色專業,1個市級重點特色專業。

學院實施一體化教學,建有高水平的一體化教師隊伍,F(xiàn)有省級登峰計劃名師人選1人,全國道德模范、全國五四青年1人、江西省雙千計劃高技能人才領軍人才1人、省級、市級技術能手31人,碩士研究生22人,正高級講師1人、高級講師25人,高級技師33人,技師60人,企業駐校工程師30人。獲批“江西省柯陽輝一體化名師工作室”、“江西省溫承志一體化名師工作室”、“江西省思政課名師工作室”、“江西省曾冬生重型車輛維修技能大師工作室”等。

學院圍繞區域經濟發展需求,先后與京東集團、海克斯康集團、華為集團、奇安信集團等企業共建6個產業學院。參與申報7個國家人社部十四五規劃項目、獲批全國第一階段、第二階段工學一體化建設院校。建校以來500余名師生在各級各類技能競賽中取得優異成績,其中,教師獲得國家級獎項16人次、省級獎項52人次,學生獲國家級獎項5人次,省級獎項76人次。

學院大力實施技能提升行動,助力鄉村振興,建校至今先后開展電商、直播專員、寧都廚師等職業技能培訓382期,培訓21848人次(其中培訓貧困勞動力9868人)有效的服務了地方經濟發展。

學院以培養高級工以上的現代化高技能人才為根本任務,持之以恒、從嚴從實抓好各項教育教學工作,以開門辦學、融入?yún)^(qū)域經濟發展為途徑,堅持以高質量就業為導向,大力培養“中國好工匠”服務區域經濟發展,為奮力譜寫中國式現代化寧都新篇章貢獻力量。

案例產品圖片:

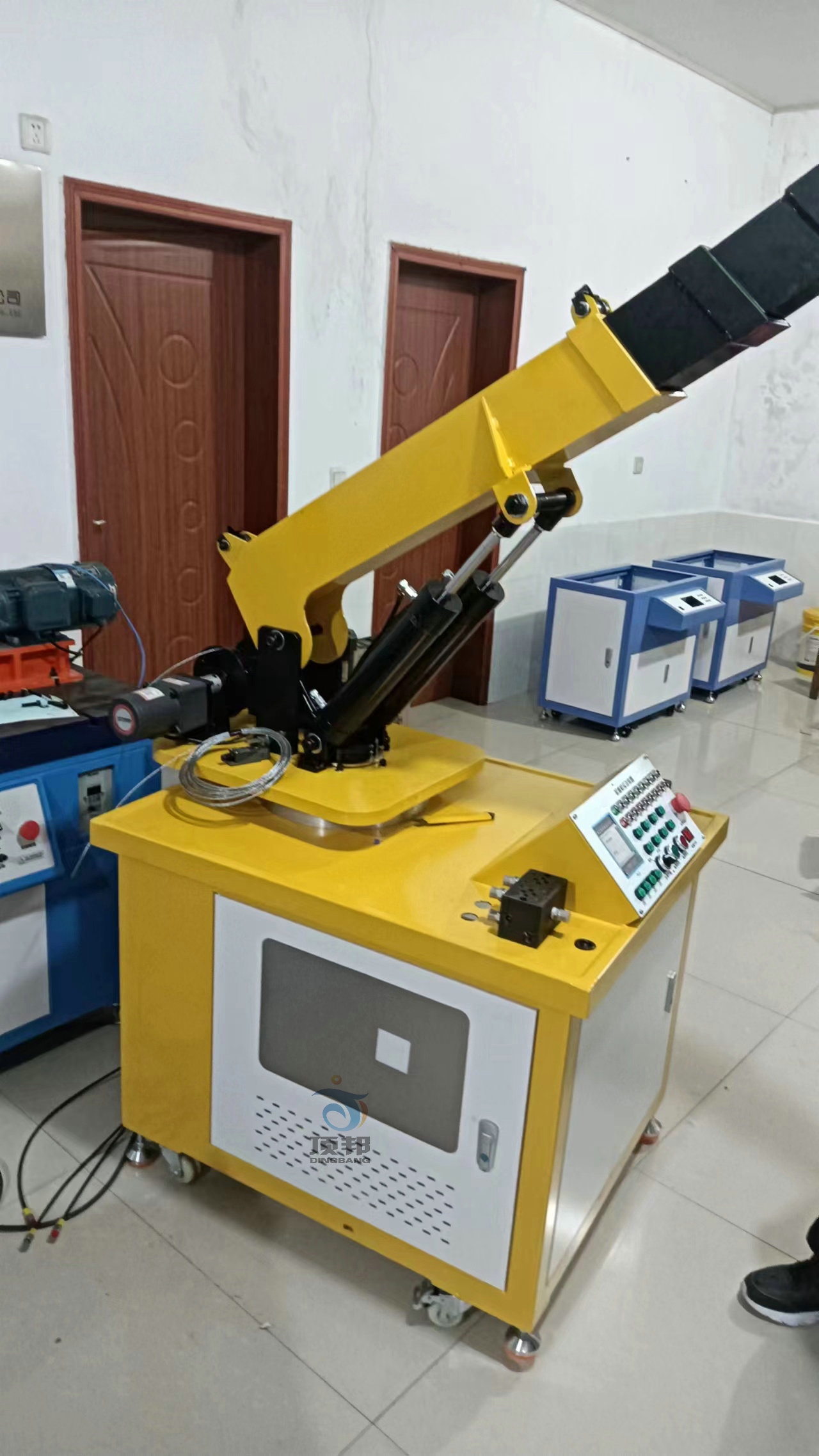

起重機實訓裝置

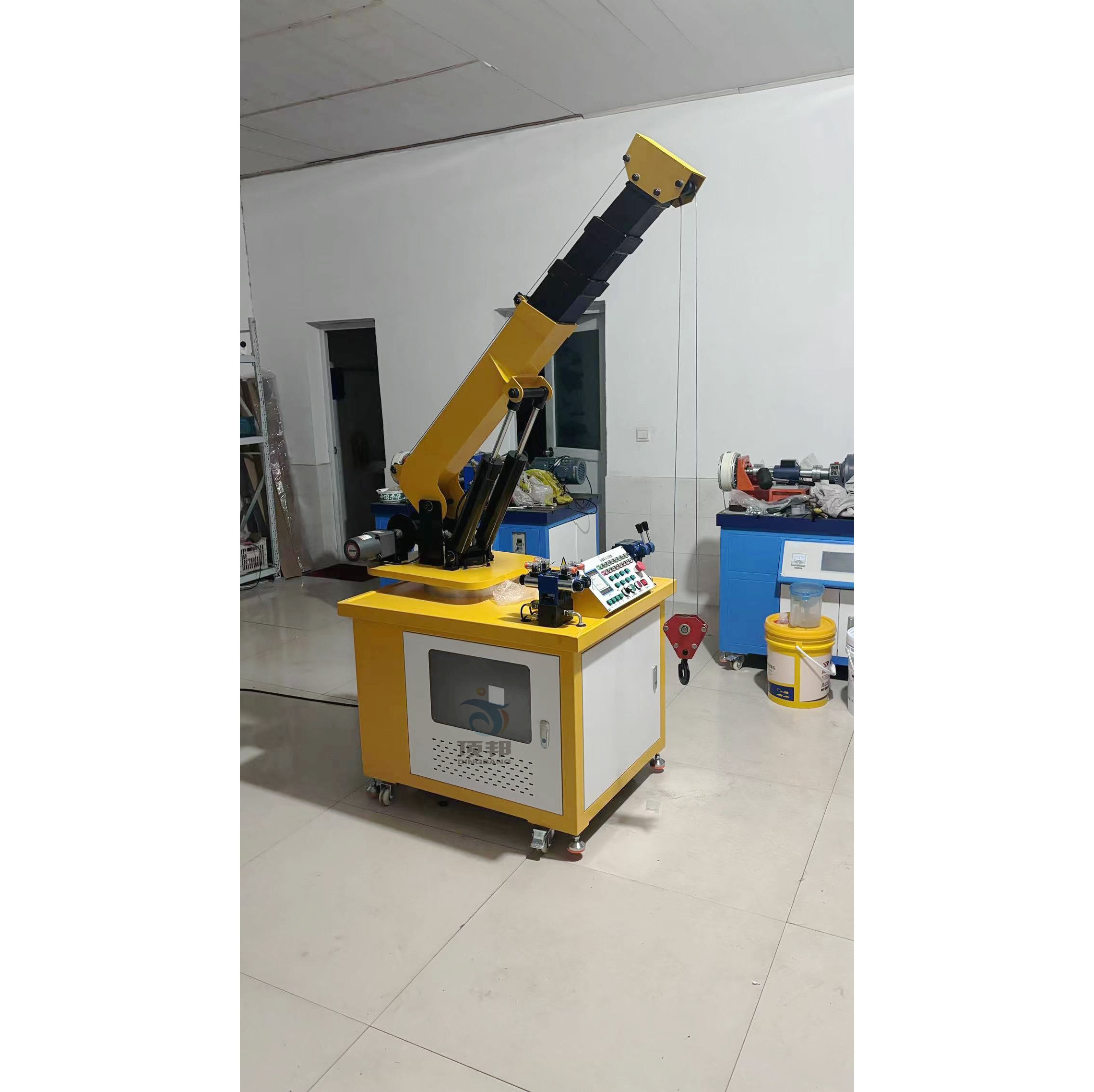

起重機實訓裝置

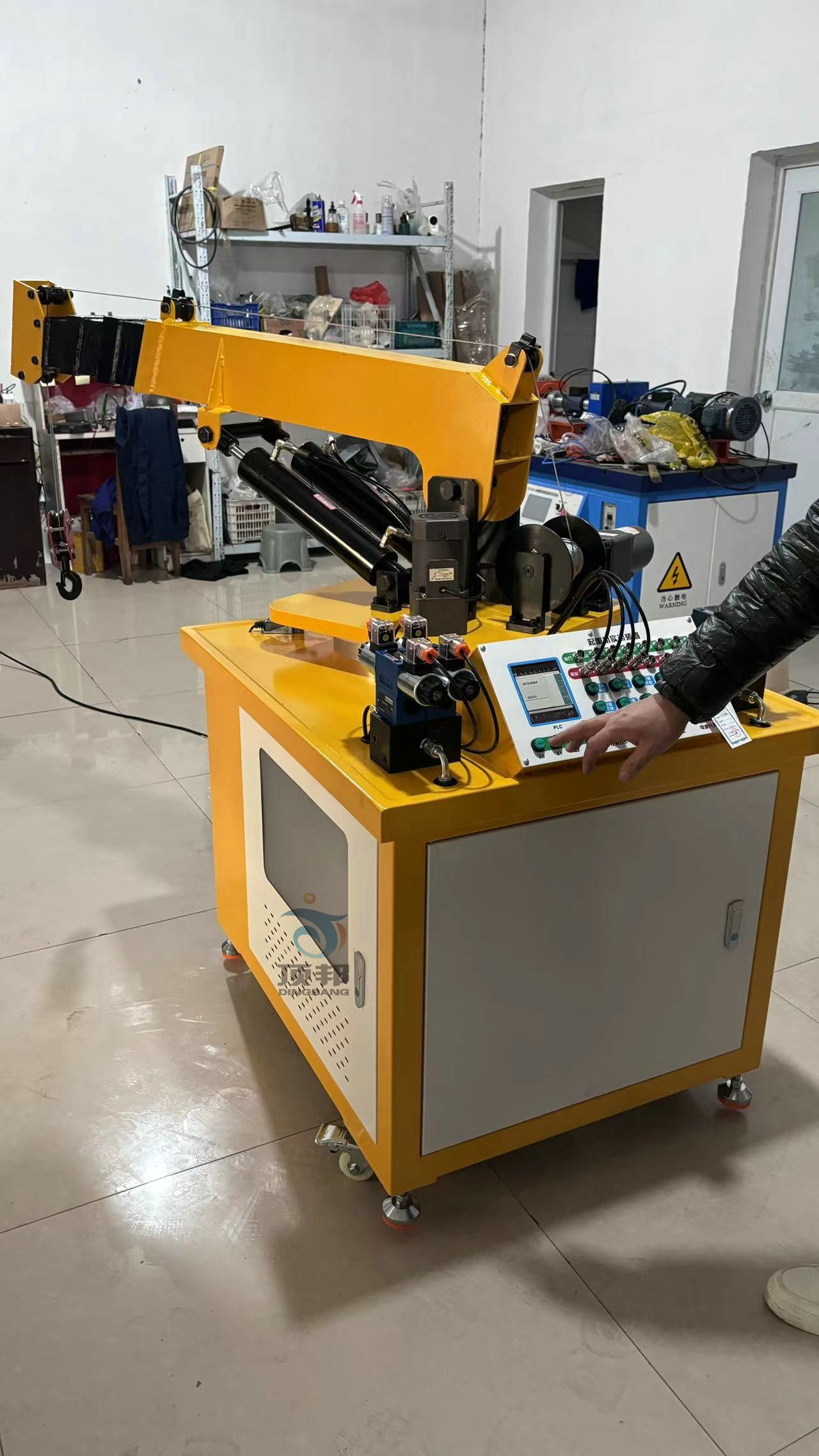

起重機實訓裝置

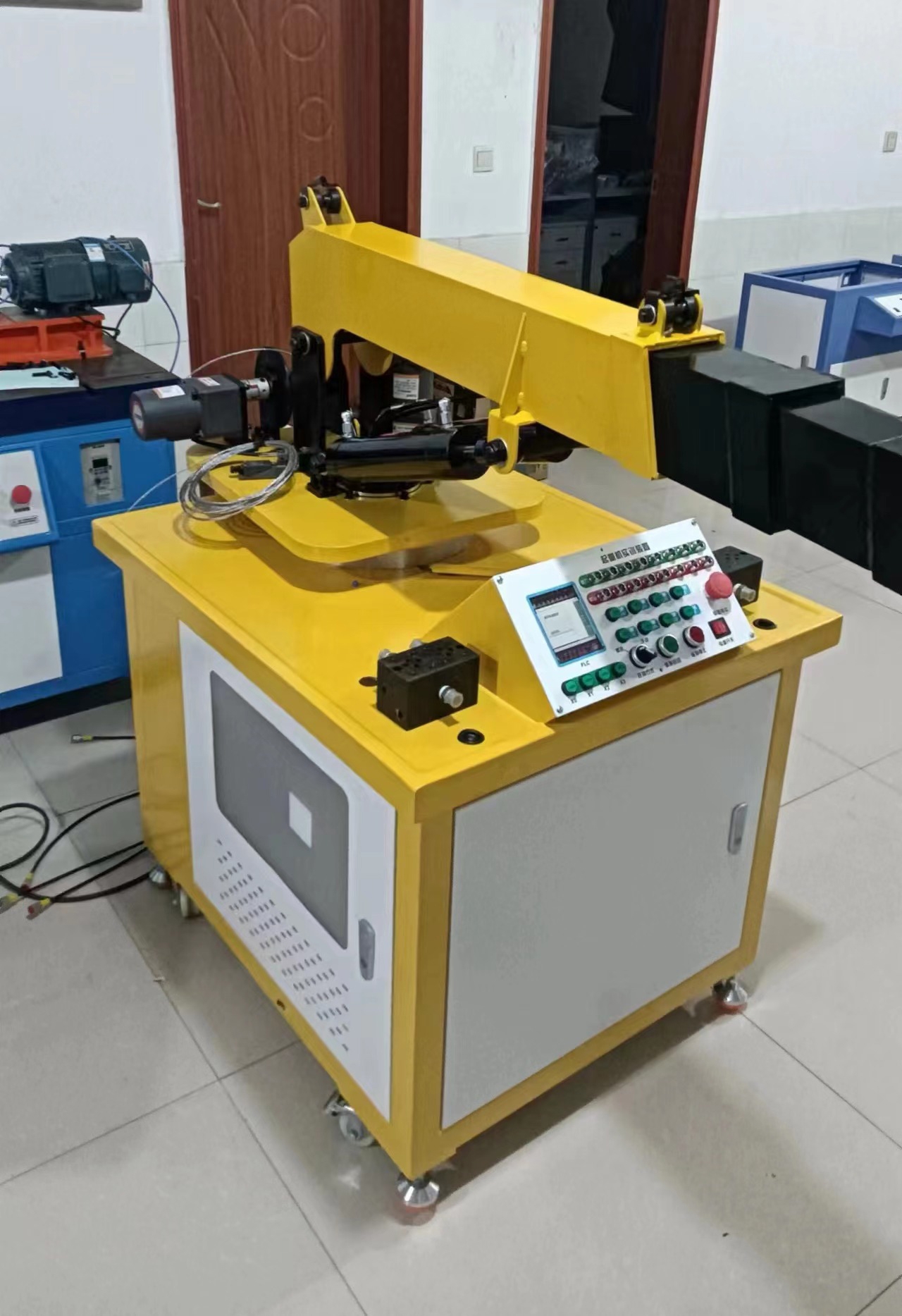

起重機實訓裝置

產品介紹:

一.概況
  起重機是指在一定范圍內垂直提升和水平搬運重物的多動作起重機械。又稱天車,航吊,吊車。起重機是工程機械設備中應用最多的設備,它廣泛應用于吊裝作業中,具有操作方便、綜合適用性強等優點。通過實訓引導學生進行創新設計積極思維。培養其綜合設計能力和實踐動手能力。起重機仿真實訓臺是液壓傳動與控制實驗室理想的綜合創新性實驗設備。
二.起重機仿真實訓臺實驗項目:
1.液壓傳動及元部件結構與工作原理觀摩、拆裝實驗。
(1)機械部件的測繪與分析。
(2)液壓控制系統原理的學習與分析。
2.起重機演示控制實驗:
(1)主臂抬起、降低控制操作實驗;
(2)主臂伸出、縮回控制操作實驗;
(3)吊鉤上、下運動控制操作實驗;
(4)主臂旋轉控制操作實驗;
(5)復位。
3.PLC自動控制操作實驗:主臂抬起、伸縮、旋轉、吊鉤上下吊裝運動。
4.PLC可編程控制訓練。
三.起重機仿真實訓臺基本結構:
1.實驗臺采用冷軋鋼板與鑄鋼件制作(并經過噴塑防腐蝕處理),外觀逼真,集液壓、機械、控制于一體。
2.電氣操作控制為下置式,液壓站放置于液壓臺下柜內,整體結構緊湊、協調、布局美觀大方,實用性強,可供4-6人實驗。
3.起重機按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模擬操作機械進行工作,起重機主臂為三級結構。
四.起重機仿真實訓臺主要功能:
1.實驗臺可以仿真模擬起重機工作程序,吊臂伸出—上下抬起—吊鉤上下運動等。
2.實驗臺能夠真實地體現液壓機械的實際工況,使學生在實踐中了解機電液一體化各部件的有機結合及工作原理。
五.起重機仿真實訓臺技術參數:
1.電機:液壓專用電機  電壓:380V  功率:1.5 kW 轉速:1420 r/min。
2.油泵: 變量葉片泵  額定排量: 8ml/r  額定壓力:7 MPa
3.外形尺寸:(1)工作臺尺寸: 950×650×800 mm;(2)實驗臺尺寸:1980×780×2100mm。
4.主臂伸出級數:3 級 每級伸出長度:120mm, 伸出總長:360 mm。
5.實驗臺工作電壓:380V/220V,帶有三相漏電與過載保護裝置,對地漏電電流為30mA時自動斷電,電氣控制使用24V直流。
6.主臂伸出速度與長度、旋轉角度可調可控。
7.吊鉤運動有互鎖保護。
