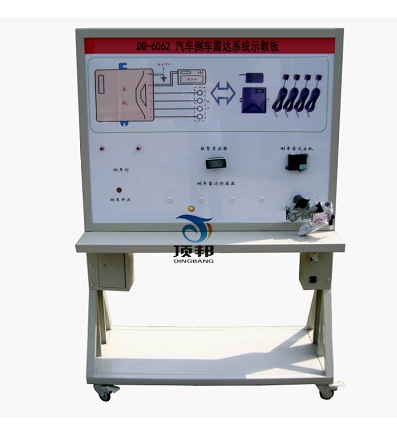

DB-6062 汽車倒車?yán)走_(dá)系統示教板

一、產品簡介
汽車倒車?yán)走_(dá)系統示教板采用國產通用型汽車倒車?yán)走_(dá)系統實物為基礎，充分展示汽車倒車?yán)走_(dá)系統的組成結構和工作過程。
適用于學校對汽車倒車?yán)走_(dá)系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點
1.真實可運行的國產通用型汽車倒車?yán)走_(dá)系統，充分展示汽車倒車?yán)走_(dá)系統的組成結構。
2.操縱倒車開關，進入倒車?yán)走_(dá)工作狀態，雷達探頭感應障礙物距離，當距離過近時，蜂鳴器鳴響，提醒駕駛員注意，真實演示汽車倒車?yán)走_(dá)系統的工作過程。
3.示教板面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車倒車?yán)走_(dá)系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車倒車?yán)走_(dá)系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

四、基本配置(每臺)
