工業網絡智能控制與維護系統實訓裝置
[規格型號]： DBSG-19
[產品名稱]： 工業網絡智能控制與維護系統實訓裝置
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
DBSG-19 工業網絡智能控制與維護系統實訓裝置
     工業網絡智能控制與維護系統實訓裝置

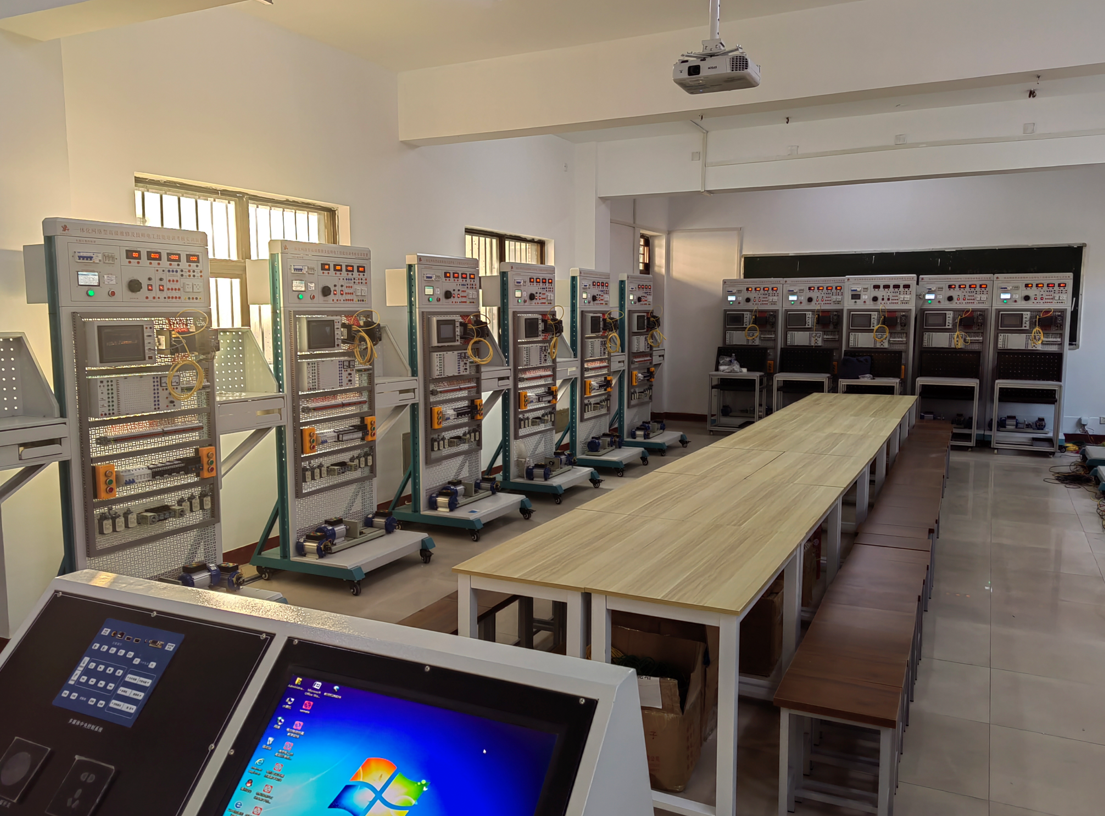

參考圖（以實物為準）
一、主題平臺：
1.結構和功能：平臺主體采用40*80 型材做骨架，周邊采用Q235 冷扎鋼板 做封板，表面靜電噴塑處理。底部裝帶腳墊萬向輪，萬向輪移動時用，可 調腳固定時用。頂部安裝電源模塊，中部為實訓區域，依據任務安裝不同 掛板。
2.整體尺寸 (含底座) ：寬 800-900mm，深 700-750mm，高 1800-2000mm。
3.網孔板尺寸：寬 700-800mm，深 30-50mm，高 1400-1600mm。
4.網孔尺寸：適合M4 螺釘固定。
二、電源模塊：
1.功能：電源模塊固定安裝在主體平臺頂部，由箱體和面板組成，采用Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，面板上提供有實訓平臺所 需的直流 24V 電源、交流 AC380V、AC220V 電源等，為實訓任務提供各種 電源，具有漏電保護、過流保護、短路保護、接地保護等功能。
2.交流電源：提供固定交流電源輸出：三相五線 380V 輸出、220V 輸出各 二路，一路輸出采用安全護套耐高壓插頭端子方式，另一路輸出采用螺釘端子方式，  滿足實訓時不同方式接線。電源經過漏電斷路器、保險管、負載電源開關控制電源的輸出；電源輸出區域安裝透明安全防護罩，防護罩 開合角度大于 110 度，出線孔為拱門型設計。
3.直流電源：提供直流 24V，電流大于4A 的穩壓電源，輸出方式與交流電 源一樣，兩路輸出。具有短路保護及自動恢復功能。
4.電源指示燈：配有 U 相、V 相、W 相三相電源指示燈，當三相電源正常時，黃、綠、紅指示燈點亮，反之不亮。
三、主要配置：
1.PLC1主機配置：
125 KB 工作存儲器；24VDC 電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達 8 個用于 I/O 擴展的信號模塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信，CM 1242-5 通信模塊，用于將 SIMATIC S7-1200 連接到 PROFIBUS DP，I 從站.
2.PLC2主機配置：
2.1.125 KB 工作存儲器；24VDC 電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達 8 個用于 I/O 擴展的信號模塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信，
2.2. 數字量輸入輸出模塊SM1223:
數字量輸入/輸出模塊 DI16 x 24VDC 漏型/源型及DQ16 x 24VDC；可組態輸入延時；插入式端子塊,
2.3. 模擬量輸入輸出模塊SM1234:模擬量 I/O 模塊 AI4 + AQ2；插入式端子排；輸入：13 位，2.5V、5V、10V，0/4 到 20mA；可選擇頻率抑制；可選擇濾波；診斷可組態；輸出：+/-10V，0 到 20mA；診斷可組態；可選擇輸出替代值,
2.4. 通訊模塊CB1241:帶有 RS-485 接口的通信板；接線盒,
2.5.通訊模塊CM1241:帶有 RS422/RS485 接口的通信模塊；9 針 D-sub 插座,
2.5. DP通訊模塊CM 1243-5:用于將 SIMATIC S7-1200 連接到 PROFIBUS DP，DP 主設備，PG/OP 通信，S7 通信。
3.MODBUS模塊：
工業智能儀表，通過MODBUS RTU通訊協議上位機可以讀取設備使用的電壓、電流、頻率、功率等參數
4.觸摸屏：
7'' TFT 顯示屏，800 x 480 像素，64K 色；按鍵和觸摸操作，8 個功能鍵；1 x PROFINET，1 x USB
5.交換機：
SCALANCE XB205-3LD 可管理的 層面 2 IE 交換機 5個 10/100 Mbit/s RJ45 端口 3個 SM FO SC 端口 1個控制臺端口， 診斷 LED 冗余的 電源； IEC 62443-4-2 認證； 溫度范圍 0°C 至 +60°C； 標準軌道安裝； 默認 PROFINET
6.三層網管型交換機：
SCALANCE XR526-8C；受管理的 IE 交換機；層 3 已集成； 電源 24 V DC； 24x 10/100/1000 Mbit/s RJ45； 8x 100/1000 Mbit/s SFP Combo； 2x 10 Gbit/S SFP+；內 總計 26 個端口可用； 錯誤信號觸點： 選擇鍵/設置鍵；PROFINET IO 設備；冗余功能； 辦公功能 （RSTP，VLAN，IGMP，...)； C 型插頭在供貨范圍內。
7.無縫冗余網絡模塊：
SCALANCE X201-3PIRT PRO； 管理型 IE IRT 交換機 防護等級 IP65/67； 1x 10/100 Mbit/s Push Pull RJ45 端口；3個 100 Mbit/s Push Pull SCRJ 端口； 錯誤信號觸點含設置 按鈕；冗余 電源；PROFINET 輸入輸出設備； 網絡管理； 集成冗余管理器， 包括電子手冊在 CD-ROM，可選配 C 型插頭
8.光纖模塊：
光纖傳感器（1個）
電源電壓：12~24VDC±10%；消耗電流：40mA以下；數顯設計；短路保護；反應時間：100us，300us，1ms，2ms可調；用于對射檢測距離：≥400mm；用于漫反射檢測距離：≥50mm；
9.按鈕指示燈模塊：
1.采用冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代絲印技術處理，使面板標識清晰且經久耐用。
2.安裝有自復平鈕4個、旋鈕2個、信號指示燈8個，端口引至接線端子。外置（簡單控制用）
10.傳感器模塊：
基礎模塊主要由電感接近傳感器、溫濕度傳感器、PM2.5觸感器、電容接近傳感器、擴散漫反射型光電傳感器、回歸反射型光電傳感器、和單軸模組等組成。通過按照刻度標尺精細調節單軸模組的滑塊位置，來獲取開關量傳感器的信號，并控制指示燈啟動和停止動作。
a.電容接近開關（1個）
直流3線；檢測距離：5mm±10%；設定距離：1~5mm；可檢測物體：導體和電介質體；電壓：DC12~24V；
b.漫反射光電開關(1個)
擴散反射型；檢測距離：≥100mm；紅外發光二極管；DC12~24V±10%；消耗電流30mA以下；PNP集電極開路；可切換動作模式；靈敏度可調。
c.電感傳感器（1個）
直流3線；檢測距離：4mm±10%；設定距離：0~2.8mm；可檢測導體和電介質體物體；電壓：DC12~24V；
d.可實訓項目
電感傳感器位置調節及接線；
電容傳感器位置調節及接線；
漫反射光電傳感器的位置調節及接線；
回歸反射型光電傳感器的位置調節及接線；
11.無線數據傳輸模塊：
本地采集上傳、效率更高支持協議解析支持離線存儲、不懼?jǐn)嗑W(wǎng)支持加密傳輸、保障安全支持遠程更新支持本地?cái)?shù)據處理、報警動作支持短信、微信報警動態上傳更省流量支持OPC,模塊集成1路串口RS485，串口RS232，1個WAN  1個LAN
12.無線網絡客戶端：
手機客戶端，微信小程序同步生成。大幅提升項目進度
13.步進系統
1.數字式步進驅動器
驅動電壓：20-50VDV
保護功能：具有過流、過壓、欠壓等保護
輸出相電流：2.0A～5.8A
控制信號輸入電流：6～16mA
含2米數據線及電源線
2.步進電機：
步距精度：5%；
保持轉矩：1.5N•m；
電感精度：±20%mH；
電阻精度：±10%Ω；
環境溫度：-20攝氏度~50攝氏度（無結冰）
環境濕度：85%以下（無結露）
介質環境：85%以下低于40℃，57%以下低于50℃（無結露）
絕緣級別：B級（+130℃）
絕緣耐壓：AC 500V 1Min
絕緣電阻：100MΩ MIN DC 500V
額定電壓：3V
額定電流：2A
電機線數：4線
相數：三相
含2米電纜線
14.伺服系統：
1.伺服驅動器
1）輸入電壓：200-240 V單相/三相（- 15 %/+ 10 %）
2）連續輸出電流：≧2.5 A/1.5 A
3）防護等級:IP20
4）含2米數據線
2.伺服電機
1)工作電壓：230V 3AC；
2)功率：≧0.1kW；
3)額定轉速:1500或3000rpm；
4)M0 ≧0.32Nm；
5)MN ≧0.32Nm；
6)增量編碼器TTL：2500 增量/轉；
7)防護等級：IP65；
8)含2米電源電纜；
15.云平臺：
SC-GN280工業網關連接到霜蟬工業物聯網平臺，只需簡單配置即可實現監控畫面、趨勢 曲線、運行報表，報警推送等功能。采用云組態技術。用戶只要簡單配置即可實現一個項目的遠程監控。
16.變頻器：
變頻器1臺
功率模塊：380-420V+10/-10%
智能操作面板1塊：智能調節參數；
控制單元：具備了基本輸入輸出，包括6個數字量輸入，3個繼電器輸出，2路模擬量輸入，2路模擬量輸出，并帶有PROFINET和RS485 通訊接口(變頻器與PLC 通訊采用 USS 通訊協議)功率輸出：380-480.(-15 %/+10%)
17.遠程I/O模塊：
具有 PROFINET 接口 V2.3 (RT/IRT) 的接口模塊，最小循環時間 250 µs，可通過 BusAdapter 選擇 PN 連接方式，32 個 I/O 模塊（包括 F 模塊）；介質冗余 (MRP)；通過 PLC 進行組態控制；可以在運行期間更換模塊；設置參數與實際參數不一致的情況下允許啟動；支持 PROFIenergy；支持共享設備，可連接 2 個 PROFINET 控制器；支持 MSI/MSO；通過 ET-Connection 擴展站；每個 I/O 模塊最多 256 個字節的用戶數據；支持模塊分配；固件版本 V4.1
18.模擬量模塊：
提供一組0-10V模擬電壓和0-20mA電流，通過外部可調電壓和電流模擬外部模擬量的輸入。
19.三相異步電機模塊：
三相異步電機功率180W，支持星三角接法。
20.自動供料單元:外形尺寸≥600X800X1300mm(LXWXH):輸入電源:AC220V±10%，50Hz;輸出電源:直流穩壓電源:24V，5A;工作氣壓:0.35-0.6MPa:安全保護功能:急停按鈕、短路及過載等。
21.智能分揀單元:外形尺寸≥600X800X1300mm(LXWXH):輸入電源:AC220V±10%，50Hz;輸出電源:直流穩壓電源:24V，5A;工作氣壓:0.35-0.6MPa;安全保護功能:急停按鈕、短路及過載等。
22.智能倉儲單元:外形尺寸≥1200X800X1300mm(LXWXH);輸入電源:AC220V士10%，50Hz;輸出電源:直流穩壓電源:24V.5A;工作氣壓:0.35-0.6MPa;安全保護功能:急停按鈕、短路及過載等。
