齒輪傳動效率測試實驗臺
[規格型號]： DB-LG20
[產品名稱]： 齒輪傳動效率測試實驗臺
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
一、產品功用
齒輪傳動效率測試實驗臺是原齒輪傳動效率測試實驗臺升級換代產品，升級后實驗臺的測試精度更高，使用壽命更長。
機械傳動中，功率的損失主要由軸承摩擦、傳動零件間的相對滑動和攪動潤滑油等因素造成的。效率表示能量的利用程度，效率是評定傳動質量?jī)?yōu)劣的重要指標之一。
齒輪傳動效率測試實驗臺是采用傳感器、微機等先進測控技術的多媒體可視化綜合實驗臺，操作方便、效果直觀等優點，用于測試圓柱齒輪傳動和錐齒輪傳動的效率，適于開放實驗室配備。
實驗項目及內容：
1、圓柱齒輪傳動效率、轉速和載荷的測定與分析；
2、錐齒輪傳動效率、轉速和載荷的測定與分析；
3、掌握測量轉矩、轉速、效率、功率等方法

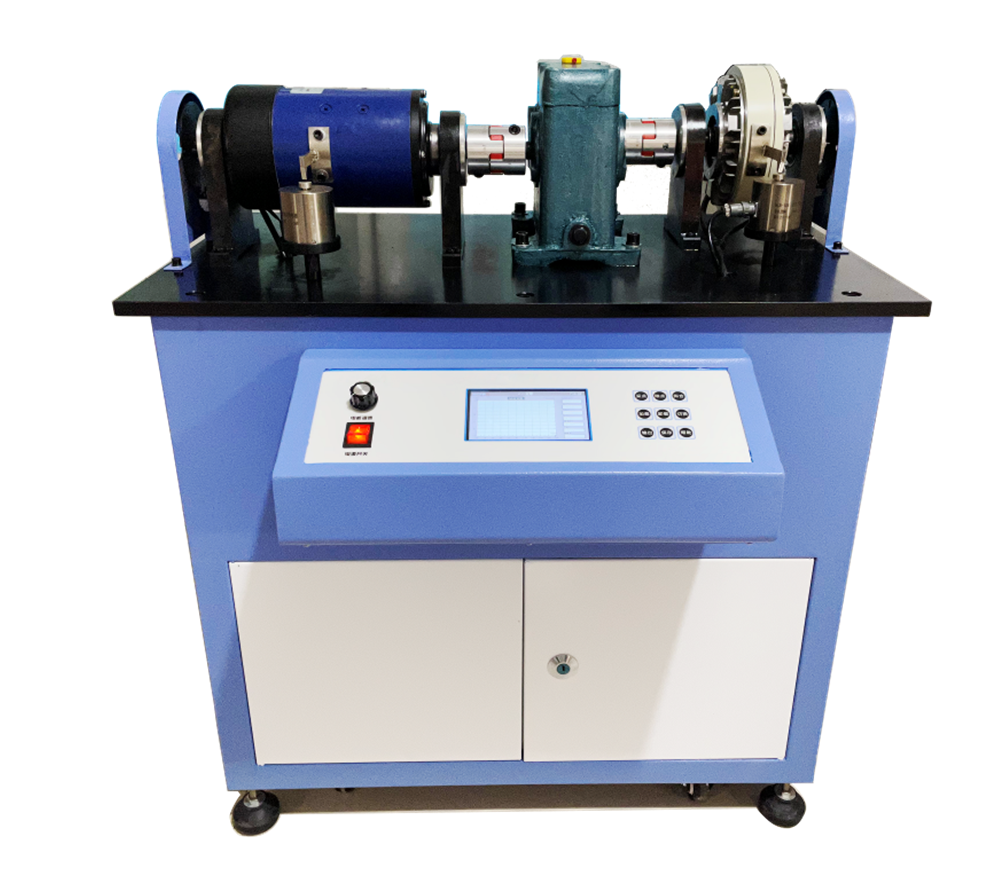

齒輪傳動效率測試實驗臺

圖1.實驗臺外觀圖(僅供參考具體以實物為準)
二、產品技術特點
1、齒輪傳動效率測試實驗臺組件采用整體式結構，提高了裝配精度，安裝調整、更加迅速方便；
2、齒輪傳動效率測試實驗臺除設計有測試電機力（轉矩）傳感器外還設計有磁粉加載力（轉矩）傳感器，可測試并反饋磁粉加載器輸出轉矩，如此取樣數據是磁粉加載器的實際轉矩，使傳動效率測量精度更高。

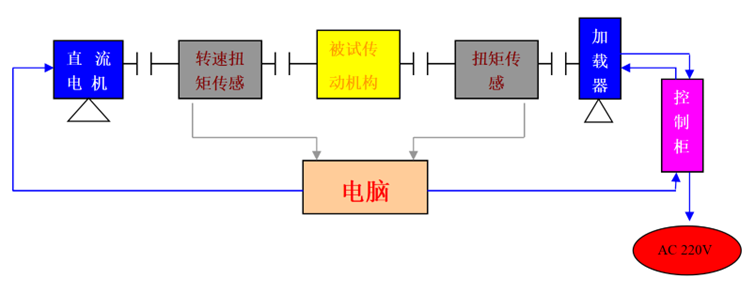

齒輪傳動效率實驗臺工作原理框圖
齒輪傳動效率實驗臺工作原理框圖
3、齒輪傳動效率測試實驗臺操作簡便、安全、直觀性強、傳感器測量精度高，系統數據傳輸穩定可靠；使用RS232串口與計算機通訊。
4、齒輪傳動效率測試實驗臺外形為工作臺板+箱體落地式結構，工作臺板材料為高強度冷軋鋼板，經铇、銑、平磨等工序精工制作，表面光亮，達二級平板精度，剛度大、抗震性能好。鋼制件精加工表面均作防銹處理，發蘭、鍍鎳；箱體表面噴塑平整光滑清潔、無劃跡和脫落斑點。箱體底部裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
5、齒輪傳動效率測試實驗臺配備專用實驗軟件對數據進行處理、分析，可以顯示、保存、打印實測實驗曲線。

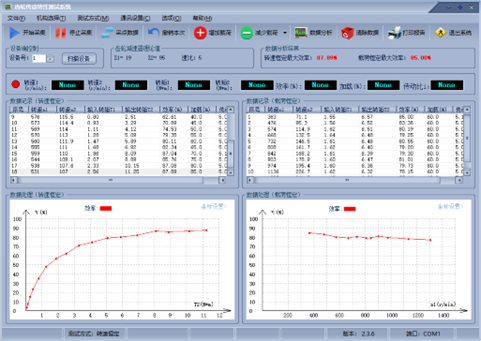

測試軟件主界面
圖2. 測試軟件主界面

四、主要配置及參數：
1. 圓柱齒輪減速器1臺；m=2  z1=14   z2= 70
2. 錐齒輪減速器1臺；m=2  z1=26  z2= 90
3. 5英寸彩色觸摸液晶屏 1塊，分辨率800X480
4. 直流調速電機 1臺 調速0-1450rpm ，功率 355W；
5. 壓力傳感器：2個 精度0.1%
6. 測速裝置：2套
7. 裝拆工具  1套
8. 專用軟件光盤 1張；
9. 使用說明與實驗指導書 1本
10. 外形尺寸  約800×450×1000mm；
11. 重量：約110 kg。
