一、功能特點
車刀量角儀是上海頂邦教育設備制造有限公司在分析國內現有車刀量角臺的基礎上一次重新設計，重新更改的新產品。它除了保持一般量角臺的優點外，還具有結構合理，使用方便，測量精度高，制造簡便等特點。車刀量角儀是各類院校機械類專業不可少的實驗工具。在開設“金屬切削原理”“刀具設計”和“金屬工藝學”課程時，學生可以借助于量角臺，自己動手測量車刀的幾何角度，以加深對刀具角度的認識和理解，對培養學生的空間思維能力也起到十分重要的作用。該量角臺，還可以作為刀具制造廠和機械工廠工具車間測量角度的輔助工具。
本車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度。是金屬工藝學及切削原理課程教學與實驗的必備儀器之一，也是金工實習實踐中磨刀必備儀器。
二、主要參數
規格尺寸：長280x寬250x高240mm.
材料：451 鋼制
處理工藝：淬火
測量范圍：(1)前角測量范圍、(2)后角測量范圍、(3)量傾角測量范圍、(4)主(副)偏角測量范圍
誤差范圍：±1.5度
規格：
配四把車刀：450車刀(車外圓、平端面、倒角)、900車刀(精車刀、車外圓、平端面)、750車刀(精車刀、車外圓、平端面)、切刀(切斷、切槽)
精度：7～8級左右

主要性能指標：前角測量范圍0-45度    后角測量范圍0-30度
              刃傾角測量范圍0-45度  主（副偏測量范圍0-45度。
                 外形尺寸（㎜）         185×250×240
      （配實驗用刀具4把：1、75度外圓車刀； 2、90度外圓車刀
                          3、40度外圓車刀； 4、切斷刀。）



車刀量角儀的使用方法（以40°外圓車刀為例）

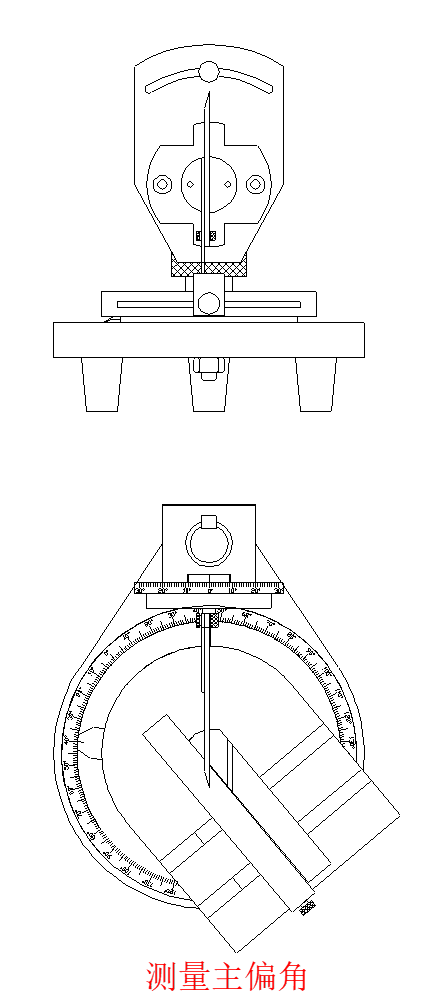

1.測量主偏角：主偏角是在基面上測量的主切削刃與車刀進給方向之間的夾角。測量時，車刀放在工作臺上，用刀臺的側面和底面定位。此時刀臺底面表示基面，刀臺側面表示車刀軸線，量刀板正面表示車刀進給方向。以順時針方向旋轉矩形工作臺，同時推動車刀沿刀臺側面（緊貼）前進，使主切削刃與量刀板正面密合。此時工作臺指針指向盤形工作臺上的刻度值即為主偏角。（如圖所示）

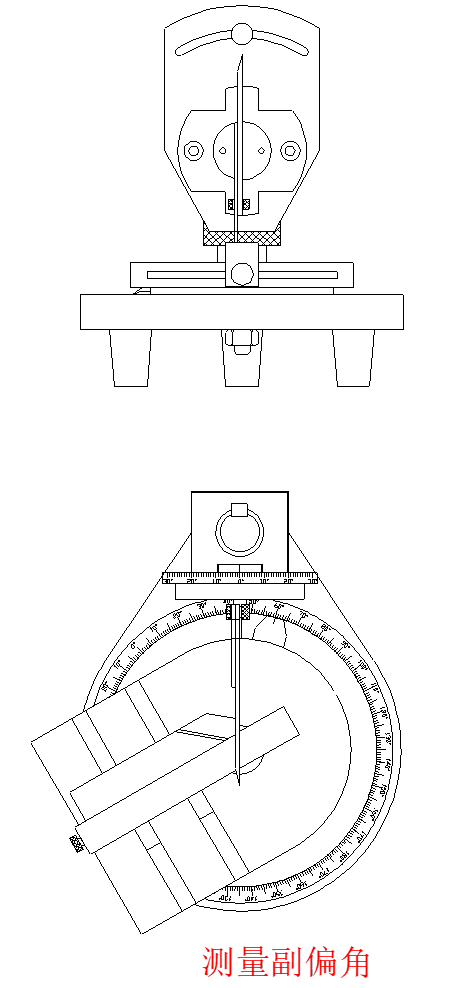

2.測量副偏角：副偏角是在基面上副切削刃與車刀進給方向之間的夾角。測量時逆時針方向旋轉盤形工作臺，同時推進車刀使副切削刃與量刀板正面貼緊讀出的刻度值即為副偏角。（如圖所示）

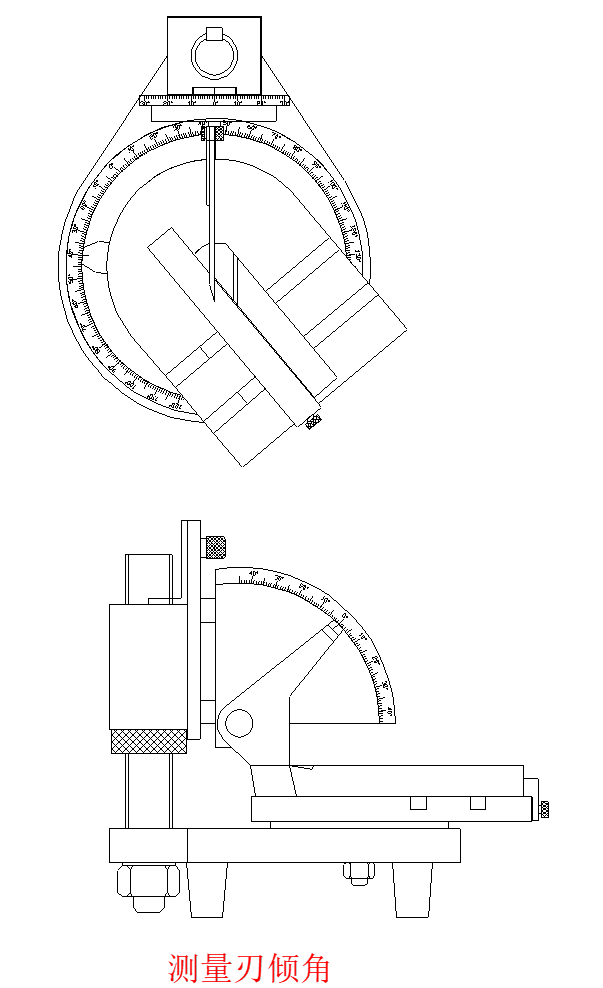

3.測量刃傾角：刃傾角是在切削平面上測量的主切削刃與基面間的夾角。量出主偏角后，工作臺位置不變，旋松定位螺釘，逆時針方向旋轉升降螺母，微升量角器，并微推進車刀，使量刀板底面對準并緊貼在主切削刃上，量刀板指針在量角器刻度上讀數既為刃傾角。（如上圖所示）

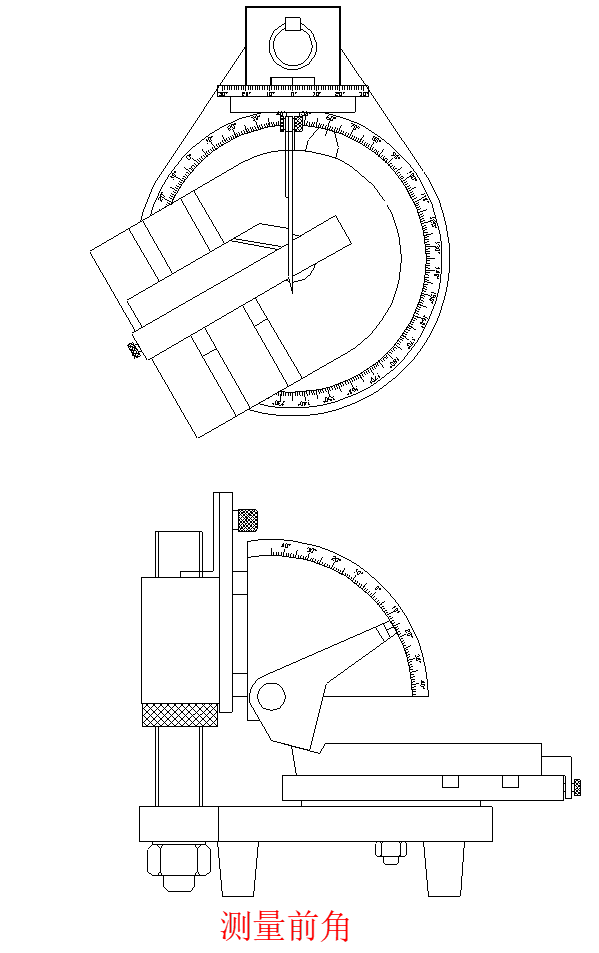

4.測量前角 ：前角是在主剖面內測量兩前刀面與基面之間的夾角。測量時，在滑移刀臺上定好位的車刀隨盤形工作臺逆時針方向選擇主偏角值Kr，此時量刀板在前刀面上的投影即表示主剖面的方向，量刀板底面與前刀面貼緊時所轉過的度數即為前角角度值。（如圖所示）

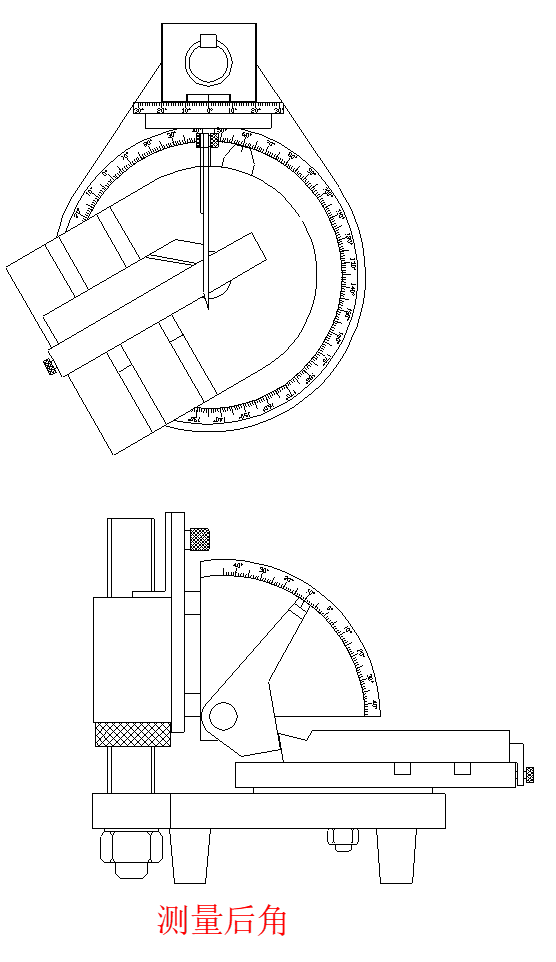

5.測量后角 ：后角也是在主剖面內測量的后刀面與切削平面之間的夾角，車刀的定位與測前角相同，只是使量刀板的側面與車刀的后刀面貼緊，此時量刀板所轉的角度即為后角角度值。（如圖所示）


6.測量法剖面系車刀幾何角度：測量法剖面系車刀幾何角度時，主偏角、刃傾角、副偏角均與測主剖面車刀角度的原理與方法相同。只是在測量法前角與法后角時，應旋松螺釘軸，旋轉搖臂，按刃傾角正負值順（逆）時針方向旋轉刃傾角值后，固緊螺釘軸即可按法前角和法后角定義分別測出。

車刀幾何角度的測量
一．實驗?zāi)康模?br /> 1.  掌握車刀量角儀的使用和角度的測量方法．
2.  通過測量加深對車刀各幾何角度的一    實驗?zāi)康模?br /> 理解 ．
二    實驗設備:
1   車刀量角儀
2   車刀
三  原理實驗：
1   刀具切削角度的坐標平面
基面：通過切削刃上的選定點，垂直于假定主運動方向的平面.
切削平面：通過切削刃上的選定點，與切削刃相切，并垂直于基面的平面.
主剖面: 通過切削刃上的選定點，同時垂直于基面和切削平面的平面.
法剖面: 通過切削刃上的選定點與切削刃相垂直的平面

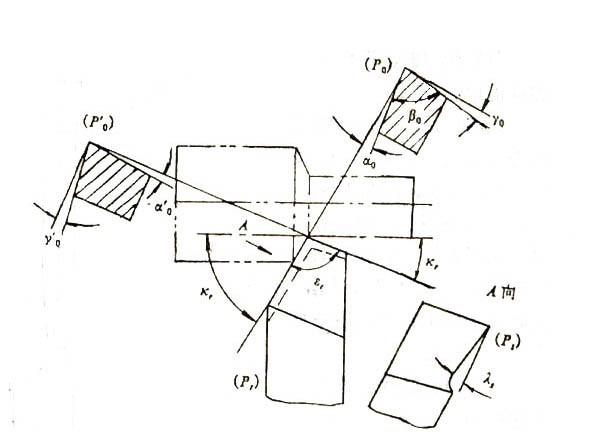

3 刀具標注角度的坐標系


主偏角kr
在基面上測量的切削平面和進給剖面之間的夾角，即切削刃和進給方向在基面上投影之間夾角.
副偏角kr '
副切削刃和進給反方向在基面上投影之間夾角
前角γ0
在主剖面中測量的基面和前刀面之間夾角
后角α0
在主剖面中測量的切削平面和后刀面之間夾角
副后角α0 '
在副主剖面中測量的副切削平面和副后刀面之間夾角
刃傾角λs
在切削平面上測量的切削刃和基面之間夾角
法前角γn
在法剖面中測量的基面和前刀面之間夾角
法后角αn
在法剖面中測量的切削平面和后刀面之間夾角
四  實驗內容與步驟:
1 熟悉車刀量角儀的使用.

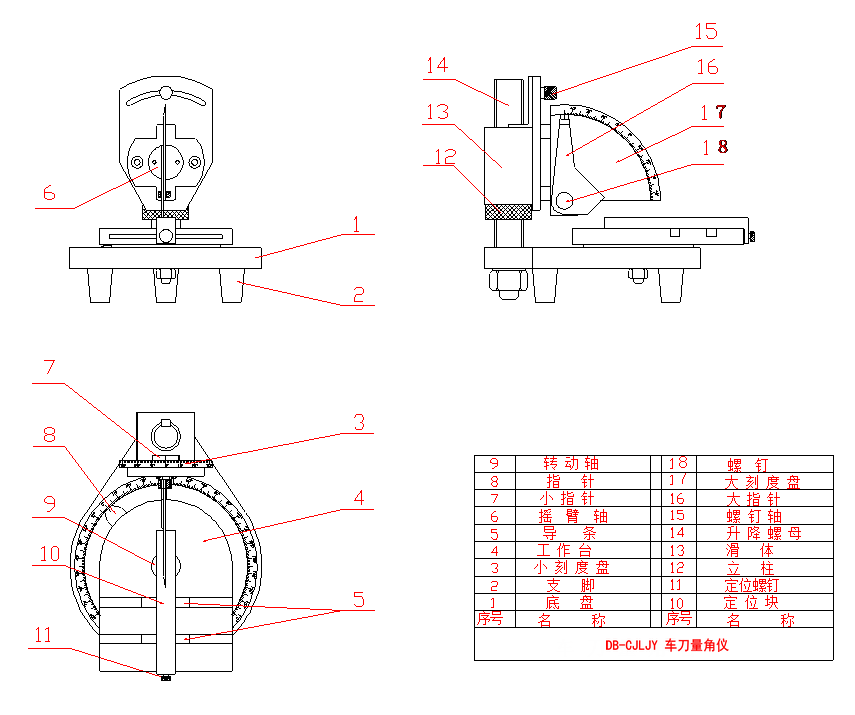

根據車刀量角儀,先查清哪些部件可以活動,哪些面,邊可以在測量時作為參考平面．
2 熟悉車刀
找到車刀的前刀面，主后刀面，副后刀面.，主切削刃，副切削刃
3   測量kr , kr ' , γ0 , α0 , α0 ' , λs , γn , αn
將車刀正確地放置在量角儀上,對于要求測量的每個角度值據其定義找出度量值,分析選擇量角儀上哪些部件,面或邊可以作為測量該角度的參考平面,然后轉動有關部件,使那些面或邊貼緊在車刀的相關面上,這樣就可以從相應刻度盤上讀出角度值.
五  實驗報告要求:
1 車刀幾何角度的測量數據
2   繪制車刀角度標注圖
