直流電機的測速實驗：了解和掌握使用方法

直流電機的測速實驗

一、      實驗?zāi)康?/strong>
1、       掌握直流電機的工作原理。
2、       了解開關型霍爾傳感器的工作原理和使用方法。
3、       掌握電機測速的原理。
二、      實驗原理
直流電機是我們生活當中常用的一種電子設備。其內部結構如下圖4-14-1所示：
直流電機內部結構
圖4-14-1   直流電機結構圖
下面就上圖來說明直流電機的工作原理。將直流電源通過電刷接通電樞繞組，使電樞導體有電流流過， 由于電磁作用，這樣電樞導體將會產生磁場。同時產生的磁場與主磁極的的磁場產生電磁力，這個電磁力作用于轉子，使轉子以一定的速度開始旋轉。這樣電機就開始工作。
為了能夠測定出電機在單位時間內轉子旋轉了多少個周期，我們在電機的外部電路中加入了一個開關型的霍爾原件（44E），同時在電子轉子上的轉盤上加入了一個能夠使霍爾原件產生輸出的帶有磁場的磁鋼片。當電機旋轉時，帶動轉盤是的磁鋼片一起旋轉，當磁鋼片旋轉到霍爾器件的上方時，可以導致霍爾器件的輸出端高電平變?yōu)榈碗娖健．敶配撈D(zhuǎn)過霍爾器件上方后，霍爾器件的輸出端又恢復高電平輸出。這樣電機每旋轉一周，則會使霍爾器件的輸出端產生一個低脈沖，我們就可以通過檢測單位時間內霍爾器件輸出端低脈沖的個數來推算出直流電機在單位時間內的轉速。直流電機和開關型霍爾器件的電路原理圖如下圖4-14-2所示：

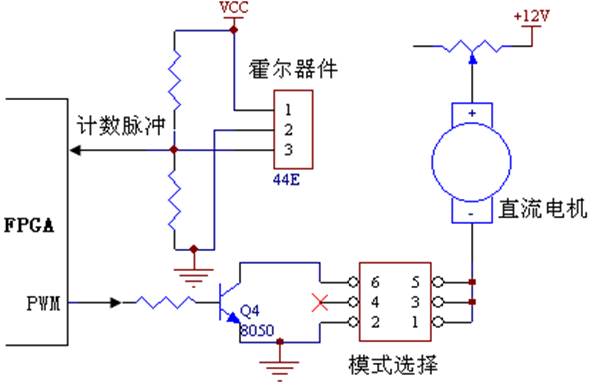

直流電機和開關型霍爾器件的電路原理圖
圖4-14-2   直流電機、霍爾器件電路圖
電機的轉速通常是指每分鐘電機的轉速，也就是單位為rpm，實際測量過程中，為了減少轉速刷新的時間，通常都是5～10秒刷新一次。如果每6秒鐘刷新一次，那么相當于只記錄了6秒鐘內的電機轉數，把記錄的數據乘10即得到一分鐘的轉速。最后將這個數據在數碼管上顯示出來。
最后顯示的數據因為是將數據乘以10，也就是將個位數據的后面加上一位來做個位即可，這一位將一直為0。如：45*10變?yōu)?50，即為在“45”個位后加了一位“0”。由此可知，這個電機的轉速的誤差將是20以內。為了使顯示的數據能夠在數碼管是顯示穩定，在這個數據的輸出時加入了一個16位的鎖存器，把鎖存的數據送給數碼管顯示，這樣就來會因為在計數過程中，數據的變化而使數碼管顯示不斷變化。
三、      實驗內容
本實驗要求完成的任務是通過編程實現電機轉數讀取，并在數碼管上顯示。其讀取數據和顯示數據的時序關系如下圖4-14-3所示：

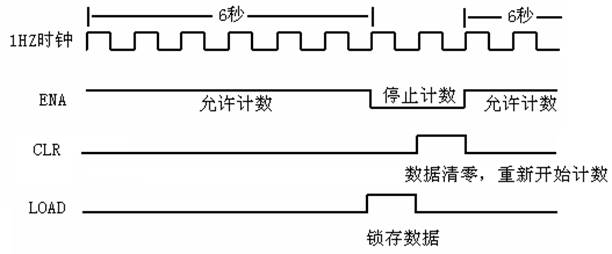

實驗控制信號時序圖
圖4-14-3    實驗控制信號時序圖

四、      實驗步驟
1、    打開QUARTUSII軟件，新建一個工程。
2、       建完工程之后，再新建一個VHDL File，打開VHDL編輯器對話框。
3、       按照實驗原理和自己的想法，在VHDL編輯窗口編寫VHDL程序，用戶可參照光盤中提供的示例程序。示例程序共提供4個VHDL源程序。每一個源程序完成一定的功能。其具體的功能如下表4-14-1：
文件名稱 完成功能
TELTCL.VHD 在時鐘的作用下生成測頻的控制信號。
CNT10.VHD 十進制計數器。在實驗中使用4個來進行計數
SEG32B.VHD 16位的鎖存器，在鎖存控制信號的作用下，將計數的值鎖存
DISPLAY.VHDL 顯示譯碼，將鎖存的數據顯示出來。

表4-14-1   示例程序功能表
4、       編寫完VHDL程序后，保存起來。方法同實驗一。
5、       將自己編寫的VHDL程序進行編譯并生成模塊符號文件，并對程序的錯誤進行修改，最終所有程序通過編譯并生成模塊符號文件。其具體方法請參照實驗六。
6、       新建一個圖形編輯文件，將已生成的模塊符號文件放入其中，并根據要求邊接起來。完成后，如下圖14-4所示：

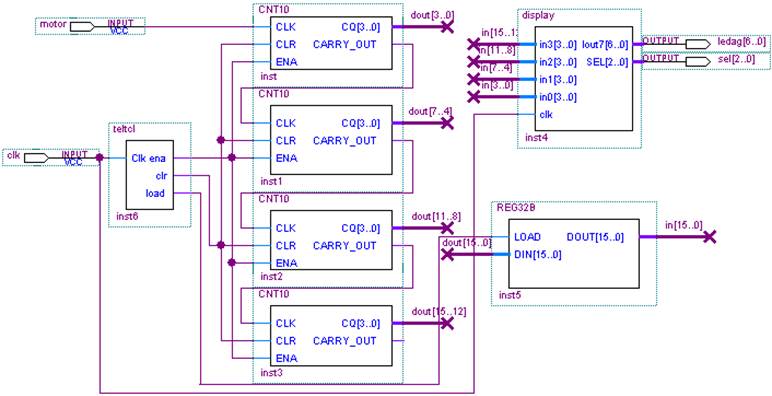

編輯好的圖形設計文件
圖14-4    編輯好的圖形設計文件
7、       將自己編輯好的的程序進行編譯仿真，并對程序的錯誤進行修改，最終通過編譯。
8、       編譯仿真無誤后，根據用戶自己的要求進行管腳分配。分配完成后，再  進行全編譯一次，以使管腳分配生效。
9、       根據實驗內容用實驗導線將上面管腳分配的FPGA管腳與對應的模塊連接起來。
      如果是調用的本書提供的VHDL代碼，則實驗連線如下：
      CLK： FPGA時鐘，接數字時鐘1.5M。
      MOTOR：接電機模塊的SPD測速端口。
      LEDAG[6..0]：接數碼管的A、B、C、D、E、F、G。
      SEL[2..0]：接數碼管的SEL2、SEL1、SEL0。
10、     用下載電纜通過JTAG口將對應的sof文件加載到FPGA中。觀察實驗結果是否與自己的編程思想一致
五、      實驗結果與現象
以設計的參考示例為例，當設計文件加載到目標器件后，將直流電機模塊的模式選擇到ON模式，旋轉改變轉速的電位器，使直流電機開始旋轉，此時在一定的時間內，數碼管上將顯示此時直流電機的每分鐘轉速。通過電位器慢慢增加或者減少直流電機的轉動速率，此時數碼管上的數值也會相應的增加或者減少。
六、      實驗報告
1、 繪出仿真波形，并作說明。
2、 試編寫程序?qū)嶒灥慕Y(jié)果精確到個位。
3、將實驗原理、設計過程、編譯仿真波形和分析結果、硬件測試結果記錄下來。
