機械振打袋式除塵實驗裝置使用說明書

一、概述
袋式除塵器的除塵效率較高一般可達90%以上，雖然是最古老的除塵方法之一，但是由于除塵效率高、性能穩定可靠，操作簡單，因而獲得越來越廣泛的應用。同時，在結構形式、濾料、清灰方式和運行等方面都得到不斷的發展。
二、設備主要性能參數
1、該實驗裝置主要由風機、投料槽、有機玻璃除塵器、收集桶、振動裝置、實驗臺架、電控箱等組成。
2、抽風機采用高壓離心風機，功率為1.1Kw,轉速為2900r/min。
3、投料槽采用臥式加料，簡捷方便，為有機玻璃制成。
4、除塵器為有機玻璃制造，方便了解袋式除塵的內部結構，其內裝有濾袋主材料是天然纖維棉。
5、實驗臺架支撐著所有實驗相關設備，在電控箱上裝有電源開關、風機開關以及振動調速器，按下開關旋鈕，指示燈亮，對應的工作開始進行。按旋鈕上標有的箭頭方向旋轉即為終止該項工作。
三、可開實驗
1、觀察含粉塵的氣流在袋式除塵器內的運動狀況；
2、了解袋式除塵器的除塵原理。
四、實驗原理
含塵氣流從下部進入圓筒形濾袋，在通過濾料的孔隙時粉塵捕集于濾料上，透過濾料的清潔氣體由排出口排出。沉積在濾料上的粉塵在機械振動的作用下從濾料表面脫落，落入灰斗中，從而實現了氣體的除塵。
本實驗裝置為內濾式機械排打除塵器。
實驗公式

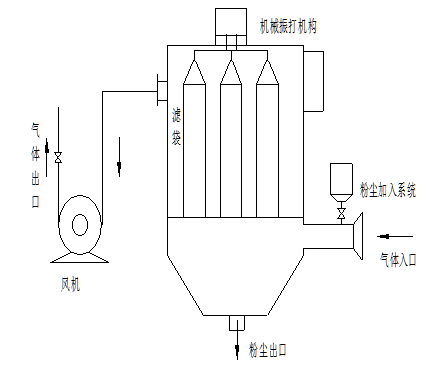

五、實驗流程圖

本實驗系統裝置如圖所示。實驗系統主要由透明玻璃進氣管、自動粉塵
加料裝置）、布袋除塵器、出口管段、風量調節閥、高壓離心通風機、儀表電控箱等組成。本實驗選用的袋式除塵器共6 條濾袋，用機械振打清灰方式。
實驗流程如下：含塵氣流從進氣管進入，從下部進入圓筒形濾袋，在通過
濾料的孔隙時，粉塵被捕集在濾料上，透過濾料的清潔氣體由排氣管排出。沉
積在濾料上的粉塵，可在振動的作用下從濾料表面脫落，落入灰斗中
六、實驗操作步驟
1、先了解該實驗的流程。
2、稱量粉塵的重量以及產品接受瓶（自備）的空瓶重量。
3、打開電源開關，再開風機開關，對除塵器抽風。
4、打開粉塵入口閥，將粉塵由進料口中投入。觀察含塵氣流在布袋除塵器內的運動形態。特別是出口干凈氣流含塵量的變化，一般初次使用會是含塵量逐漸變小至濾料上積灰過多
5、等到出口氣體流速很慢或者除塵效率降低時，則可考慮開始清灰。
6、實驗完畢后，關閉風機開關。打開振動機構開關，開始對濾袋進行振打，粉塵將由掉至灰斗，然后清理卸灰裝置。
