 DB-XH1 信號與系統模塊組成介紹

一、系統介紹
“DB-XH1 信號與系統實驗箱”是我公司最新研制成功的，是專門為《信號與系統》課程而設計的。該實驗箱提供了信號的頻域、時域分析的實驗手段，利用該實驗箱可進行階躍響應與沖激響應的時域分析；連續時間系統的模擬；抽樣定理與信號恢復的分析與研究；一階、二階電路的暫態響應；二階網絡狀態軌跡顯示；系統時域響應的模擬解； 二階網絡函數的模擬； 矩形脈沖信號的分解； 矩形脈沖信號的合成；諧波幅度對波形合成的影響

二、系統特點：
    1、緊扣教學大綱、內容簡潔、重點突出：對“信號與系統”課程的大部分章節均提供有實驗項目，使實驗內容具有教學性和通用性，同時也使學生通過實驗環節更透徹得掌握原理性的知識。
2、電路模塊化設計：每一個實驗單元均以一模塊來劃分，實驗名稱與模塊名相對應。模塊內的電路在相應的位置畫出，使實驗者一目了然。

它由以下模塊組成：
1、電源輸入模塊
2、函數發生器模塊
3、信號的分解與合成模塊
4、一階電路暫態響應模塊
5、二階電路傳輸特性模塊
6、二階網絡狀態軌跡模塊
7、階躍響應與沖激響應模塊
8、抽樣定理模塊
9、模擬濾波器模塊
10、基本運算單元與連續系統的模擬模塊
11、二階網絡函數的模擬
12、系統時域響應的模擬解
11、頻率計與毫伏表
各模塊的具體用途及使用將在第二節中介紹。

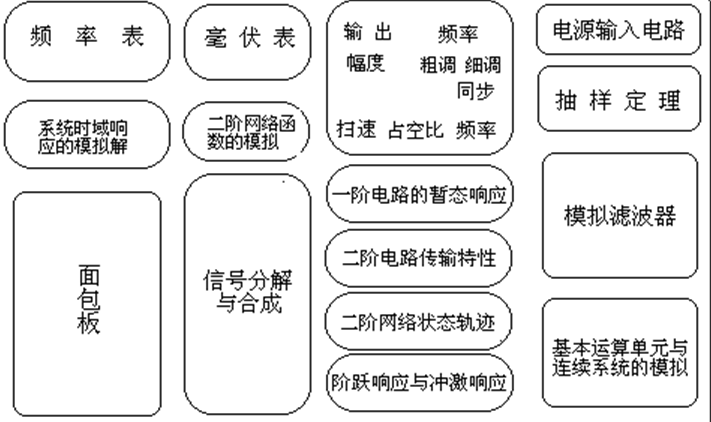

該實驗系統的系統分布圖如圖1-1所示。


 各實驗?zāi)�塊介紹

在本節中，將分別介紹實驗平臺上的各個模塊單元。在第一節的系統介紹中，已介紹了本實驗系統由16個模塊組成�，F(xiàn)在詳細說明如下：

1、電源輸入模塊
此模塊位于實驗平臺的右上角部分，分別提供+12V（P003)、+5V（P001）、-12V（P004）、-5V（P002）的電源輸出。4組電源分別對應4個發光二極管，電源輸出正常時，對應的發光二極管點亮。
實驗時，打開電源后，首先檢查這些電源指示燈是否點亮。如不亮，請立即關閉電源，以免損壞儀器。待故障排除后，再打開電源。

2、函數發生器模塊
提供的波形種類有：正弦波、三角波、方波、矩形波（占空比可調）。
信號的頻率范圍：8Hz—100KHz，分四個頻段。
可通過電位器，分別調節信號的頻率、幅度、占空比和掃速。
信號輸出孔：
    P701：函數發生器的輸出端（正弦波、三角波、方波）
       P702：掃頻信號輸出端
有兩個測量點：
   TP701 ： 輸出信號的波形
   TP702： 掃頻信號的波形。

3、信號分解與合成模塊
此模塊位于實驗平臺的中部，主要完成信號的分解與合成，模塊的上半部分為信號的分解，下半部分為信號的合成。信號的分解部分提供了7個波形輸出測量點，TPDC、TPF1、TPF2、TPF3、TPF4、TPF5、TPF6；TPF1—TPF6分別為信號的1—6次諧波輸出波形，TPDC為直流成分（即頻率低于是10Hz）的輸出波形；在信號合成部分中，把分解輸出的各次諧波信號連接輸入至合成部分，在合成的輸出測量點POUT上可觀察到合成后的信號波形。

4、一階電路暫態響應模塊
此模塊可根據自己的需要搭接一階電路，觀測各點的信號波形。
有6個測量點：
   TPA01、TPA07：輸入信號波形測量點；
   TPA04、TPA05：一階RC電路輸出信號波形測量點；
   TPA09、TPA10：一階RL電路輸出信號波形測量點。
信號插孔：
   PA01、PA07：輸入信號插孔；
   PA02、PA03、PA04、PA05、PA06、PA09、PA10：電路連接插孔。

5、二階電路的傳輸特性模塊
此模塊亦可根據需要搭接二階電路，觀察各測量點的信號波形。
有兩個測量點：
   TP801：二階RC電路傳輸特性測量點；
   TP807：二階RL電路傳輸特性測量點。
信號插孔：
   P801，P803：信號輸入插孔。

6、二階網絡狀態軌跡模塊
此模塊除完成二階網絡狀態軌跡觀察的實驗，還可完成二階電路暫態響應觀察的實驗。
有三個測量點：
   TP901：輸入信號波形觀測點；
   TP902、TP903：輸出信號波形觀察點。
信號插孔：
   P901：信號輸入插孔。

7、階躍響應與沖激響應模塊
接入適當?shù)妮斎胄盘?hào)，可觀測輸入信號的階躍響應與沖激響應。
有四個測量點：
   TPB01：進行沖激響應實驗時的輸入信號波形的測量點；
   TPB03：進行階躍響應實驗時的輸入信號波形的測量點；
   TPB02：沖激信號觀測點；
   TPB04：沖激響應，階躍響應信號輸出觀測點。
信號插孔：
   PB01、PB03：信號輸入插孔；
   PB02：電路連接插孔。

8、抽樣定理模塊
通過本模塊可觀測到抽樣過程中各個階段的信號波形。
信號插孔：
   P401：信號輸入插孔；
   P403：抽樣信號輸出插孔；
   P503：恢復信號輸出插孔；
   其它：元器件選擇插孔。
有四個測量點：
   TP501：輸入信號波形觀測點；
   TP502：開關信號觀測點；
   TP503：輸入信號經采樣后的信號波形觀測點；
   TP503：抽樣信號經濾波器恢復后的信號波形觀測點。

開關 K501：用于調節抽樣信號的頻段。
電位器WR501：用于調節抽樣信號的頻率。

9、模擬濾波器模塊
提供了多種有源、無源濾波器，包括低通無源濾波器、低通有源濾波器、高通無源濾波器、高通有源濾波器、帶通無源濾波器、帶通有源濾波器、帶阻無源濾波器和帶阻有源濾波器。根據自己的需要進行實驗。
有8個測量點：
   TP302：信號經低通無源濾波器后的輸出信號波形觀測點；
   TP304：信號經低通有源濾波器后的輸出信號波形觀測點；
   TP306：信號經高通無源濾波器后的輸出信號波形觀測點；
   TP308：信號經高通有源濾波器后的輸出信號波形觀測點；
   TP310：信號經帶通無源濾波器后的輸出信號波形觀測點；
   TP312：信號經帶通有源濾波器后的輸出信號波形觀測點；
   TP314：信號經帶阻無源濾波器后的輸出信號波形觀測點；
   TP316：信號經帶阻有源濾波器后的輸出信號波形觀測點；
信號插孔：
      信號輸入插孔：P301、P303、P305、P307、P309、P311、P313、P315；
   信號輸出插孔：P302、P304、P306、P308、P310、P312、P314、P316。

10、基本運算單元與連續系統的模擬模塊
本模塊提供了很多開放的電阻、電容，可根據需要搭接不同的電路，進行各種測試。如可實現加法器、比例放大器、積分器及一階系統的模擬。
含有2個測量點：
   TP402：運算放大器U401的輸出；
   TP406：運算放大器U402的輸出。
信號插孔：
   P400：運算放大器U401的同相輸入端；
   P401：運算放大器U401的反相輸入端；
   P402：運算放大器U401的輸出端；

   P404：運算放大器U402的同相輸入端；
   P405：運算放大器U402的反相輸入端；
   P406：運算放大器U402的輸出端；

11、頻率表與毫伏表
頻率表： 顯示信號源輸出的信號的頻率值，指示的頻率范圍為0—100KHz;
毫伏表： 顯示信號源輸出信號的幅度的平均值，所測信號的幅值范圍為0—10V。頻率為0～100Hz。
開關 K101 用 于選擇所測的波形信號。
