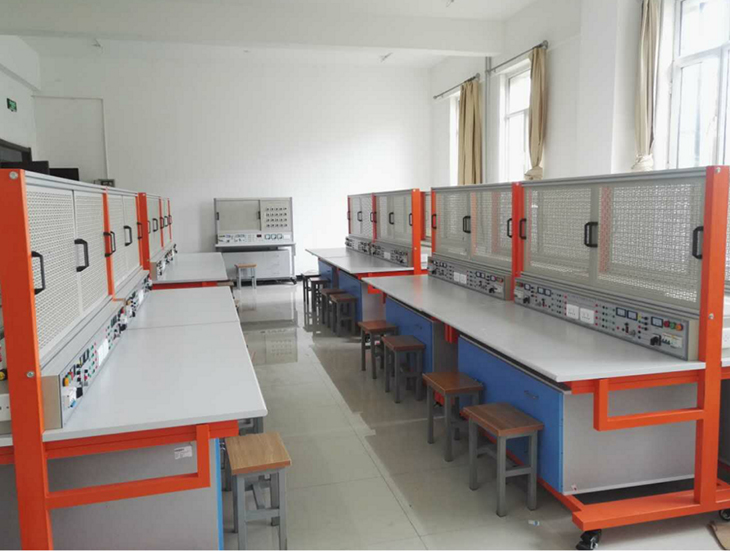

高級維修電工考核實訓臺（單面雙組型）
　
高級維修電工考核實訓臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，高級維修電工考核實訓臺適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，高級維修電工考核實訓臺是一種理想的職業教育實訓設備。


一、高級維修電工考核實訓設備技術指標
1. 外型：整體尺寸1600mm×750mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線380V 接插式2組、220V插座式2組，均通過組合開關進行關斷。
4.整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
5.可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組。
6.功率電阻
提供75Ω/75W功率電阻三個，用于降壓啟動電路，提供10Ω/25W功率電阻一個，用于能耗制動電路。
7. ★實驗室智慧用電安全控制系統；
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
（1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
（2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。
（3）、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
8. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
二、 高級維修電工考核實訓設備結構功能
1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條40mm×40mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
 2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜鋼制結構采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧�包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小不小于700*550MM。
★5、PLC主機掛箱：三菱FX3U-48mR主機，集成數字量I/O（24路數字量輸入，124路數字量輸出），才用雙接口接法，便于和PLC模擬控制對象以及電氣控制的連接。
★6、PLC模擬控制對象：包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
7、電腦桌：鋼木鋁結構，帶鍵盤，設有主機托板，背部設有顯示器防護板，造型美觀大方，科學合理。
8、鋼木方凳：鋼制方管焊接，表面噴塑處理，凳面才用25mm高密度層壓板封邊特制，腳部設有防滑橡膠。
三、參考實訓項目
（一）電工部分
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．接觸器聯鎖的正反轉控制線路
17．按鈕聯鎖的三相異步電動機正反轉控制線路
18．雙重聯鎖的三相異步電動機正反轉控制線路
19．三相異步電動機多地控制
20．工作臺自動往返控制線路
21．三相異步電動機串電阻降壓啟動控制線路
22．三相異步電動機能耗制動控制線路
23.按鈕切換的雙速電動機控制電路連接實訓；
24.時間繼電器切換的雙速電動機控制電路連接實訓；
（二）PLC部分
1）與、或、非邏輯功能測試
2）定時器、計數器功能測試
3）跳轉、分支功能訓練
4）移位寄存器測試
5）數據處理功能訓練
6）微分、位操作測試
7）三層電梯控制
8）自動售貨機
9）機械手
10）自動門
11）天塔之光
12）全自動洗衣機
13）自動成型機
14）紅綠燈
15）裝配流水線
16）四路搶答器
17）音樂噴泉
18）軋鋼機
19）郵件分揀
20）物料分揀
21）多級傳輸
22）八段碼顯示
23）多種液體混合
24）雙面銑床
25）電鍍槽
26）交流電機正反轉控制
27）小車運動
28）攪拌站
29）汽車燈光控制
30)汽車火花塞點火控制
31)加工中心控制
32)隧道監控
33)自動扶梯
34)CA6140普通車床PLC改造控制
35）X62W萬能銑床PLC改造控制
36）T68臥式鏜床PLC改造控制
37）M7120平面磨床PLC改造控制
38）Z3050搖臂鉆床PLC改造控制
39）電動葫蘆PLC改造控制
40）Z35搖臂鉆床PLC改造控制
41）M1432A萬能外圓磨床PLC改造控制
42）PLC控制三相異步電動機Y/△控制線路
43）PLC控制三相異步電動機正反轉控制線路
44）PLC控制三相異步電動機串電阻降壓啟動控制線路
45）PLC控制三相異步電動機能耗制動控制線路.........
（三）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
3．多段速度選擇變頻調速
4．外部端子點動控制
5．控制電機正反轉運動控制
6．控制電機運行時間操作
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
（四）PLC、變頻器的電機拖動與控制實訓
1．基于PLC控制的多段速選擇變頻調速
2．基于PLC控制的變頻器開環調速

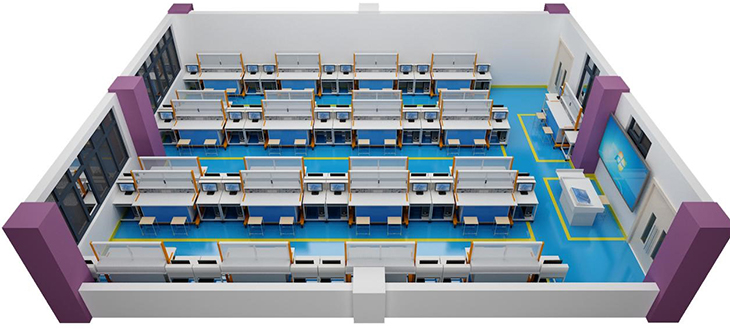

四、 全室參考配置表（以10臺/20座為例）

序號	名    稱	每臺數量	全室數量	單位	備 注
1.	控制屏	1	10	套
2.	實訓桌	1	10	張
3.	儲存柜	1	10	臺
4.	學生凳	2	20	張
5.	電腦桌	2	20	張
6.	網孔板	2	20	塊
7.	器材配備	1	10	套	見表一
8.	實訓指導書	1	10	本
9.	編程電纜	2	20	條
10.	IC卡	1	11	張
11.	實訓導線	2	20	套
12.	絕緣皮	1	10	張
13.	配套參考程序	1	10	套
14.	配套教學資源	1	10	點	見附件

表一 每套器材配備配置清單

序號	名    稱		型號與規格	數   量
1	電器元件	單相電度表	DD862-2	2
		單相漏電開關	DZ47LE32 C16 1P+N	2
		雙聯開關	86型	2
		平燈頭	E27	4
		插座	86型	2
		電流互感器	BH-0.66	2
		底盒	86型	6
		聲控開關	86型	2
		PLC主機模塊	FX3U-48MR	2
		PLC模擬控制對象		2
		PLC模擬控制模塊		2
		變頻器	D740-0.4K-CH	2
		漏電保護斷路器	DZ47LE-32  4P C16	2
		低壓斷路器	DZ108-20/10	2
		螺旋式保險盒	RL1-15/3A	6
		直插式保險盒	RT14-20/2A	4
		交流接觸器	CJX2-0910	6
		輔助觸頭	F4-22	6
		熱繼電器	NR2-25	2
		通電延時時間繼電器	ST3PA-B/220V（0-60S）	2
		時間繼電器座	PF-083A	2
		3H按鈕	含按鈕LA38-11BN	4
		行程開關	LX09-222	4
		行程開關	LX09-001	4
		倒順開關	K03-15	2
		日光燈管	Y210RR25/10W	2
		鎮流器	13W	2
		日光燈座		4
		接線端子排		10
		G形導軌		2
		走線槽		3米
		螺絲		180
2	常用工具	數字萬用表		1
		螺絲刀		2
		尖嘴鉗		2
		剝線鉗		1
3	電機	三相鼠籠異步電動機	380V/Y/△180W，單速	1
		三相鼠籠異步電動機	380V/Y/△180W，單速，配離心開關	1
		三相雙速異步電動機	額定電壓:三相 AC 380  ,180W	1
