一、概述
工程制圖課是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更快地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年愿望。
二、設備介紹
1、規格尺寸
教師桌規格:1600*800*800mm；
學生桌規格:1300*620*730mm；
2、用料規范及特點

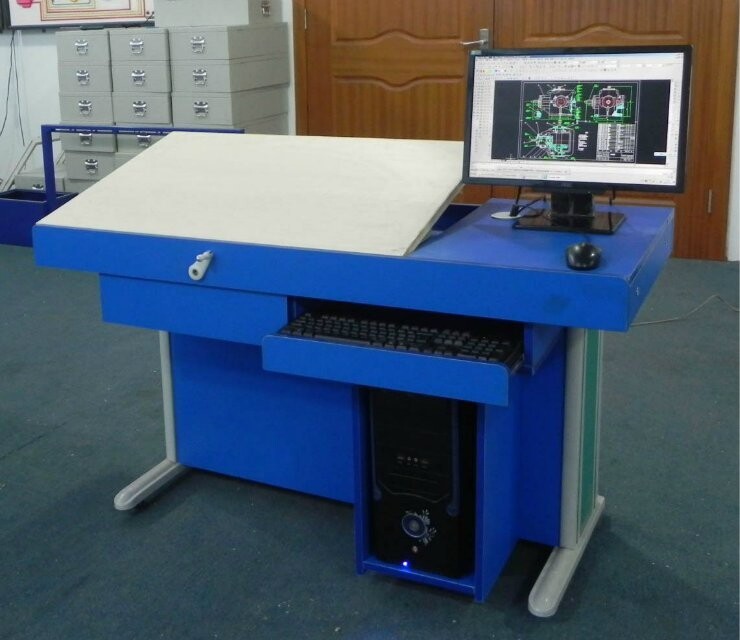

工程繪圖桌是根據制圖課學習的要求設計的,符合人體工程學,設計新穎,穩定可靠,功能齊全。板面斜度具有0-40度范圍可調, 轉動手柄即可調節面板傾角,傳動部分為中碳鋼和鋁合金材質的螺旋傳動,堅固耐用。臺面下的抽屜可放文具、資料等。右邊可放置電腦，是一款具有手工畫圖和電腦做圖的一體化工程制圖桌。是各大院校的理想首選制圖實驗室設備。
3、結構介紹
鋼木結構桌體材料選用16mm厚優質雙貼面三聚胺板,桌體板截面選用優質PVC封邊,經由自動封邊機加熱180攝氏度膠封。桌體下部為左右兩邊為鋼質支撐架連接，結實美觀； 繪圖板為高級90*60mm一號繪圖板；凳子為鋼塑結構圓凳；
三．主要技術參數
三聚氫胺(刨花)板：16mm厚優質刨花板，三聚氫胺貼面，符合綠色環保E1級標準。
特點：色澤鮮明，硬度大，耐磨，耐熱性好。耐化學藥品性能好，能抵抗一般的酸、堿、油脂及酒精等溶劑的磨蝕。表面平滑光潔，容易維護清洗。
封邊處理：臺灣碩泰公司生產的優質封邊條封邊，環保膠水。
塑鋼升降凳：PVC座面，鋼管身 ;管身鋼材厚度：1mm烤漆處理；凳面厚6mm,底坐三錐形設計,平穩牢固。整體高度45cm。
凳面采用模具一次成型的工程塑料面、立柱采用φ50×1.2mm圓管,金屬沖壓成型、經過酸洗、磷化、靜電噴塑，表面平整光滑，色彩協調，漆層均勻一致,執行標準：GB/T3325。漆膜耐沖擊測定按GB1732，耐化學測定按GB1763執行。

（一）學生桌配置： 規格1300*620*730mm；
（1）90cm丁字尺
（2）90*60cm一號繪圖板
（3）精密繪圖儀器（5件一套）
（4）25cm曲線板
（5）30cm多用斜角三角板
（6）美工刀
（7）三棱比例尺
（8）多功能模板
（9）大圓弧模板
（10）不銹鋼多用擦圖片
（11）畫圓模板
（12）繪圖鉛筆（5支一套）
（13）81a繪圖筆
(14) 四腳凳塑料(1張)
(15) 學生桌(1張)
（16）電腦有學校自配
（二）老師桌配置： 規格1600*800*800mm；
（1）1200cm丁字尺
（2）120×90cm零號圖板
（3）精密繪圖儀器（12件一套）
（4）高亮度書寫投影（1臺）
（5）投影薄膜（一盒）
（6）銀幕（一幅）
（7）制圖基本技能掛圖（一套16張）
（8）滑動轉椅（一張）
（9）25cm曲線板
（10）30cm多用斜角三角板
（11）美工刀
（12）三棱比例尺
（13）多功能模板
（14）圓弧模板
（15）不銹鋼多用擦圖片
（16）畫圓模板
（17）繪圖鉛筆（5支一套
（18）速成制圖小模型（55件一套）
（19）81a繪圖筆
(20) 老師桌(1張)
（21）電腦有學校自配
