MM440變頻器的模擬信號操作控制
一、實訓目的：
1．掌握MM440變頻器的模擬信號控制；
2．掌握MM440變頻器基本參數的輸入方法；
3．熟練掌握MM440變頻器的運行操作過程。
二、實訓預習
MM440變頻器可以通過6個數字輸入端口對電動機進行正反轉運行、正反轉點動運行方向控制.可通過基本操作板,按頻率調節按鍵可增加和減少輸出頻率,從而設置正反向轉速的大小。也可以由模擬輸入端控制電動機轉速的大小。本任務的目的就是通過模擬輸入端的模擬量控制電動機轉速的大小。
MM440變頻器的“1”、“2”輸出端為用戶的給定單元提供了一個高精度的+10V直流穩壓電源。可利用轉速調節電位器串聯在電路中,調節電位器, 改變輸入端口AIN1+給定的模擬輸入電壓,變頻器的輸入量將緊緊跟蹤給定量的變化,從而平滑無極地調節電動機轉速的大小。
MM440變頻器為用戶提供了兩對模擬輸入端口，即端口“3”、“4”和端口“10”、“11”，通過設置P0701的參數值，使數字輸入“5”端口據有正轉控制功能；通過設置P0702的參數值，使數字輸入“6”端口具有反轉控制功能；模擬輸入“3”、“4”端口外接電位器，通過“3”端口輸入大小可調的模擬電壓信號，控制電動機轉速的大小。即由數字輸入端控制電動機轉速的方向，由模擬輸入端控制轉速的大小。
三、實訓項目
用開關S1，S2控制實現電動機起停工能，由模擬輸入端控制電動機轉速的大小。
四、實訓設備

序號	型  號	名             稱	備注
1	GDQ01	電源儀表控制屏	1套
2	ACM-1	西門子MM440變頻調速器	1件
3	DQ10	三相鼠籠異步電動機（380V/Y）	1臺
4		實驗連接線（2種）	1套

五、操作方法和步驟
1．控制要求：
1） “5”端口設為正轉控制。 2） “6”端口設為反轉控制。 3） “3”、“4”模擬端口調電動機轉速大小。

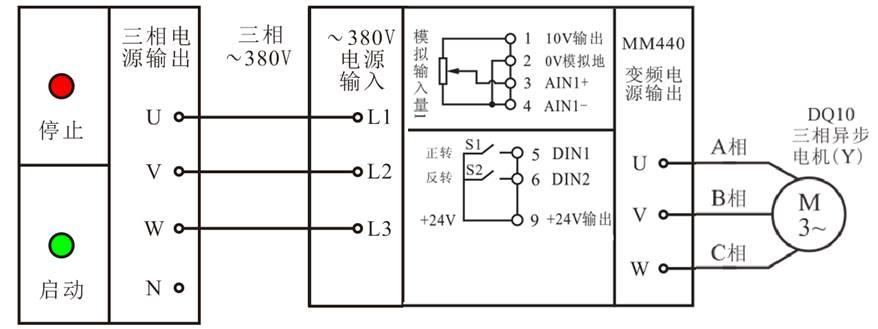

變頻器模擬信號控制接線如圖7-3所示，電動機按星形接法。檢查電路正確無誤后，合上主電源開關。

圖7-3 MM440變頻器模擬信號控制接線圖
2. 參數設置
檢查接線正確后，合上變頻器電源，先恢復變頻器工廠缺省值，然后再設置實驗用參數。
1）、恢復變頻器工廠缺省值，設置電動機參數。

P0010=30		P0970=1		按P鍵（10s完成）
P0003=1        設用戶訪問級為標準級 P0010=1        快速調試
參數號	設置值		說明
P0100	0		功率以KW表示，頻率為50Hz
P0304	380		電動機額定電壓(V)
P0305	1.12		電動機額定電流(A)
P0307	0.37		電動機額定功率(kW)
P0310	50		電動機額定頻率(Hz)
P0311	1400		電動機額定轉速r/min
以上參數設置完成后，設P0010=0,變頻器可正常運行。

3）設置實訓用參數：

P0003=1        設用戶訪問級為標準級 P0004=7        命令和數字I/O
參數號	出廠值	設置值	說明
P0700	2	2	命令源選擇“由端子排輸入”，這時變頻器只能從端口控制，而不能由前操作面板控制。
P0003=2        設用戶訪問級為擴展級 P0004=7        命令和數字I/O
P0701	1	1	ON接通正轉，OFF停止
P0702	1	2	ON接通反轉，OFF停止
P0003=1        設用戶訪問級為標準級 P0004=10   設定值通道和斜坡函數發生器
P1000	2	2	頻率設定值選擇為“模擬輸入”
*P1080	0	0	電動機運行的最低頻率（HZ）
*P1082	50	50	電動機運行的最高頻率（HZ）
P1120	10	5	斜坡上升時間(S)
P1121	10	5	斜坡下降時間(S)

3. 變頻器運行操作
（1）電動機正轉與調速
其他開關全部撥在“斷”位置，接通電動機正轉開關S1，數字輸入端口DINI為”ON”,電動機正轉運行,轉速由外接電位器RP1來控制,模擬電壓信號在0~10V之間變化，對應變頻器的頻率在0~50Hz之間變化，對應電動機的轉速在0~1500 r∕min之間變化。當電動機正轉開關S1時撥向“斷”位置時，電動機停止運轉。
（2）電動機反轉與調速
其他開關全部撥在“斷”位置，接通電動機正轉開關S2，數字輸入端口DIN2為”ON”,電動機反轉運行,轉速由外接電位器RP1來控制,模擬電壓信號在0~10V之間變化，對應變頻器的頻率在0~50Hz之間變化，對應電動機的轉速在0~1500 r∕min之間變化。當電動機正轉開關S2撥向“斷”位置時，電動機停止運轉。
六、成績?cè)u(píng)價表
成績?cè)u(píng)價見表7-9。
表 7-9  成績?cè)u(píng)價表

序號	主要內容	考核要求	評分標準	配分	扣分	得分
1	接線	能正確使用工具和儀表，按照電路圖正確接線	1.接線按照不規范，每處扣5-10分 2.接線錯誤，扣20分	30
2	參數設置	能根據任務要求正確設置變頻器參數	1.參數設置不全，每處扣5分 2.參數設置錯誤，每處扣5分	30
3	操作調試	操作調試過程正確	1.變頻器操作錯誤，扣10分 2.調試失敗，扣20分	20
4	安全文明生產	操作安全規范、環境整潔	違反安全文明生產規程，扣 5-10分	20

七、鞏固練習
通過模擬輸入端口“10”、“11”，利用外部接入的電位器，控制電動機轉速的大小。連接線路，設置端口功能參數值。
