正反轉點動、啟動控制線路

正反轉點動、啟動控制線路
一、實驗所需電氣元件明細表：
代號 名稱 型號 數量 備注
QF 低壓斷路器 DZ108-20/10 1
FU1 直插式保險座 RT14-20/2A 3 裝熔芯3A
FU2 直插式熔斷器 RT14-20 1 裝熔芯2A
KM1、KM2 交流接觸器 CJX2-1210 2 線圈AC380V
FR 熱繼電器 LR2-D1305N/0.63-1A 1
SB1~SB5 按鈕開關   5 2綠2紅1黑
M 三相鼠籠異步電機 WDJ24（廠編） 1 380V/Y


二、電氣原理

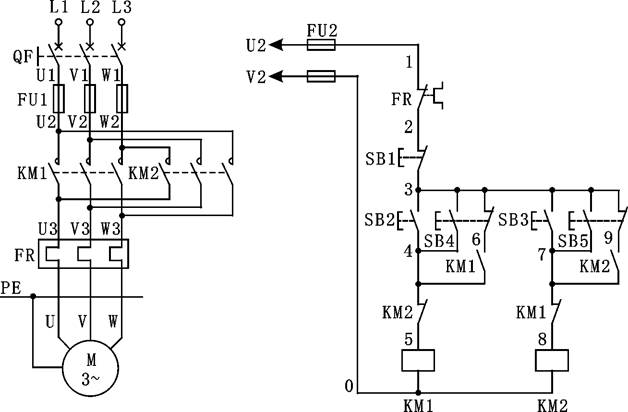

圖6（a）
圖6（a）控制線路的動作過程是：
（1）正轉啟動控制  合上電源開關QF，按正轉起動按鈕SB2，正轉控制回路接通，KM1的線圈通電動作，其常開觸頭閉合自鎖、常閉觸頭斷開對KM2聯鎖，同時主觸頭閉合，主電路按U1、V1、W1相序接通，電動機正轉。
（2）正轉點動控制  合上電源開關QF，按點動按鈕SB4，觸頭SB4（3-4）接通，KM1的線圈通電動作，電動機正轉，由于此時觸頭SB4（3-6）斷開，KM1不能自鎖；松開SB4，SB4（3-4）先斷開，SB4（3-6）后閉合，KM1失電釋放，電機停止。
（3）反轉啟動控制  合上電源開關QF，按反轉起動按鈕SB3，反轉控制回路接通，KM2的線圈通電動作，其常開觸頭閉合自鎖、常閉觸頭斷開對KM1聯鎖，同時主觸頭閉合，主電路按W1、V1、U1相序接通，電動機反轉。
（4）反轉點動控制  合上電源開關QF，按點動按鈕SB5，觸頭SB5（3-7）接通，KM2的線圈通電動作，電動機反轉，由于此時觸頭SB5（3-9）斷開，KM2不能自鎖；松開SB5，SB5（3-7）先斷開，SB5（3-9）后閉合，KM1失電釋放，電機停止。
三、安裝與接線
布置與接線可參考圖6（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章的要求。
四、檢測與調試
    確認接線正確后，接通交流電源，按下SB2，接觸器KM1吸合并自鎖，電機正轉；按下SB1，再按SB3電機應反轉；按下SB1，電機應停轉。按下SB4，電機正轉，松開SB4，電機停止；按下SB5，電機反轉，松開SB5，電機停止；若不能正常工作，則應分析并排除故障。

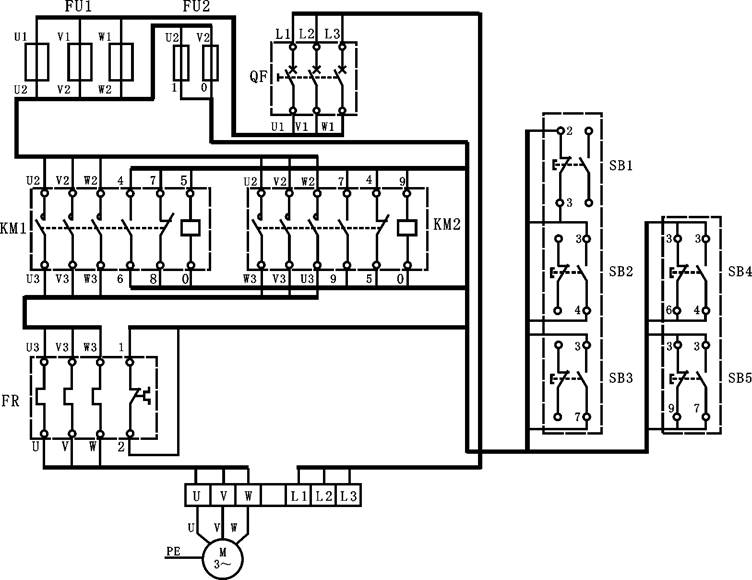

圖6（b）
