實驗七 四則邏輯運算指令實驗

實驗七 四則邏輯運算指令實驗

一、實驗?zāi)康?/strong>
1、掌握數據比較指令、數據傳送指令、加法指令、減法指令的使用方法。
2、熟悉編譯調試軟件的使用。
二、實驗器材
1、PC機
2、PLC實驗臺（箱）
3、通訊電纜
4、導線若干
三、實驗內容及步驟
1、加法指令A(yù)DD（FNC20）

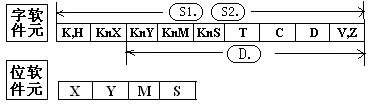

（1）指令適用的軟元件：

（2）指令格式：


（3）指令說明：A、將兩個源數據進行二進制加法后傳遞到目標處。各數據的最高位是正（0）、負（1）
的符號位，這些數據以代數形式進行加法運算。（如（5+（-8）=（-3））B、運算結果為0時，0標志會動作。C、可以將近源和目標指定為相同的軟元件編號，這種情況下，如使用連續執行型指
令，則每個掃描周期的加法運算結果都會變化，請務必注意。
（4）例程：A、輸入程序，并運行，觀察結果。B、將ADD指令中的常數K10改為其他常數，觀察結果。

2、減法指令SUB（FNC21）
（1）指令適用的軟元件：


（2）指令格式：

（3）指令說明：
A、將源數據S1以代數形式減去源數據S2，結果存入目標數據單元D中。（如（5-（-8）=13）B、運算結果為0時，0標志會動作。
（4）例程：A、輸入程序，并運行，觀察結果。
B、將SUB指令中的常數K10改為其他常數，觀察結果。

3、邏輯與指令WAND（FNC26）邏輯或指令WOR（FNC27）邏輯異或指令WXOR（FNC28）
（1）指令適用的軟元件：


（2）指令格式：

（3）指令說明：
將源數據S1與源數據S2以二進制方式進行與、或、異或運算，結果存入目標數據單元D中。
A、對各位進行邏輯與運算：1∧1=1；0∧1=0；1∧0=0；0∧0=0；B、對各位進行邏輯或運算：1∨1=1；0∨1=1；1∨0=1；0∨0=0；C、對各位進行邏輯異或運算：1﹙1=0；0﹙1=1；1﹙0=1；0﹙0=0；
（4）例程：請自行按加法和減法指令編寫。
4、求補指令NEG（FNC29）

（1）指令適用的軟元件：
（2）指令格式：


（3）指令說明：
A、將D中的數數據各位先取反（0→1，1→0），然后再加1，將其結果再存入原先的軟元件中。
B、使用連續執行型指令則在第一掃描周期執行該運算指令，務必引起注意。
（4）例程：請自行按加法和減法指令編寫。
