描述旋轉機械動力傳輸?shù)奈宸N方法并給出它們的應用實例


機械動力能夠通過線性或者旋轉的方式來傳輸。旋轉動力傳輸中 軸－軸 方式是目前最常見的。旋轉動力傳輸大致分為以下兩種：
1．軸向的軸的傳輸：有連軸器和離合器二種。連軸器將兩個軸連接到一起。連軸器最常見的應用是將驅動裝置連接到被驅動組件上，如一個電動機和一個泵。另一個應用是通過連接另一根軸從而擴展軸的長度。
離合器，像連軸器一樣，連接兩個軸到一起。不同之處在于采用離合器可以使得兩個軸在旋轉的時候彼此分離。一個常見的應用是過載。一個例子：風扇由柴油機驅動當機器關閉時，它將很快停止下來。離合器用于分離風扇以便其能依靠慣性停止。這樣避免了風扇急停高慣量帶來對機器的壓力。

2．軸－傳動件－軸的傳輸：軸－傳動件－軸的動力傳輸有三種：
帶驅動
鏈驅動
齒輪驅動
帶驅動用合成或者天然橡膠帶繞在兩個轂上。鏈驅動和帶驅動相似，只是它的鏈子是金屬的，轂上有齒。齒輪驅動用旋轉含有齒的轂嚙合在一起。
這三種形式的驅動都廣泛應用在增加和降低速度和力矩傳輸?shù)津?qū)動軸。通過選擇不同的轂的大小來實現。
齒輪傳動通常用于兩軸距離較近，力和力矩增加和降低很高，或者驅動密封。通常用于齒輪箱。
實驗1: 機械系統辨認

實驗步驟

在這個實驗練習中，你將熟悉DB-PS03機械系統1型訓練系統的部件。這個系統包括大量工業機械組件，這些組件可以裝配在工作臺上重現工業上的應用。

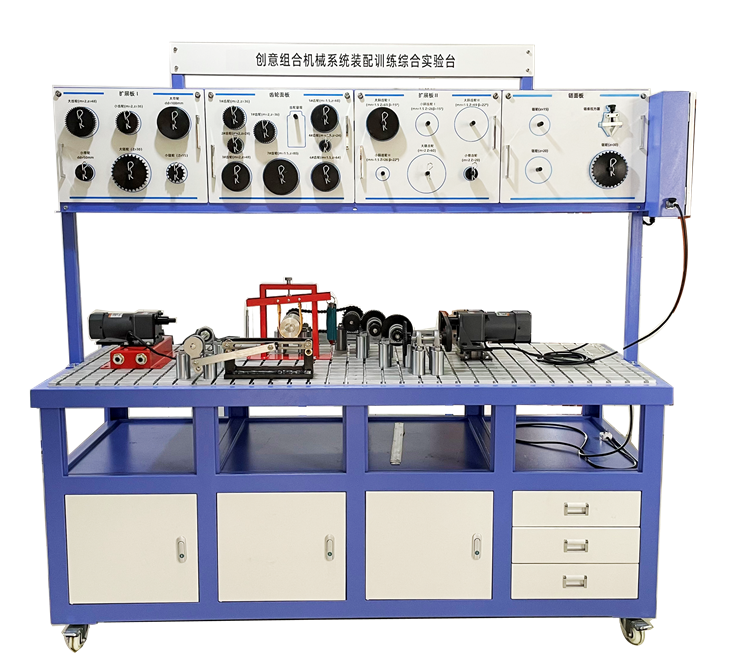

1、 如圖6所示的DB-PS03機械驅動系統1型訓練系統。
這個系統包括一個活動的工作站，用于裝配機械系統的標準件工作臺板，儲存面板，儲存松散組件的存儲單元。
工作臺板包含四塊金屬板。大多數實驗活動用到1到2塊金屬板。這就允許四個或者更多的學生同時使用DB-PS03。每一個工作臺板都設計有用于裝配組件的狹槽和孔。
另外，注意到工作站包含一個電動機控制單元。這個單元是為了安全控制電動機的用電而設計的。

圖6

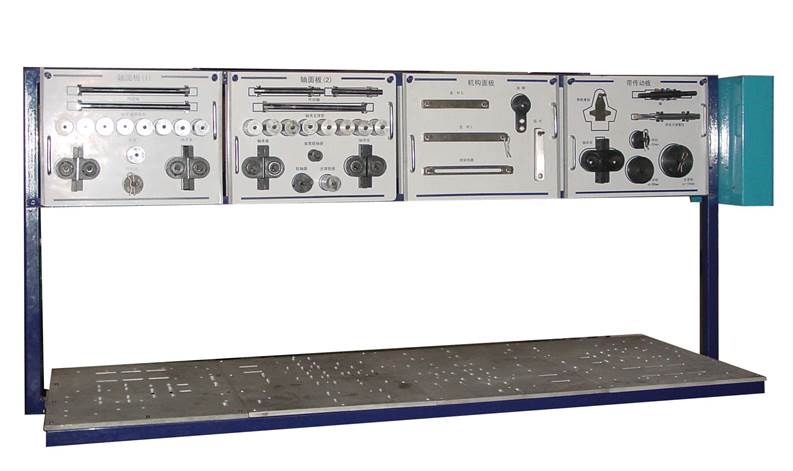

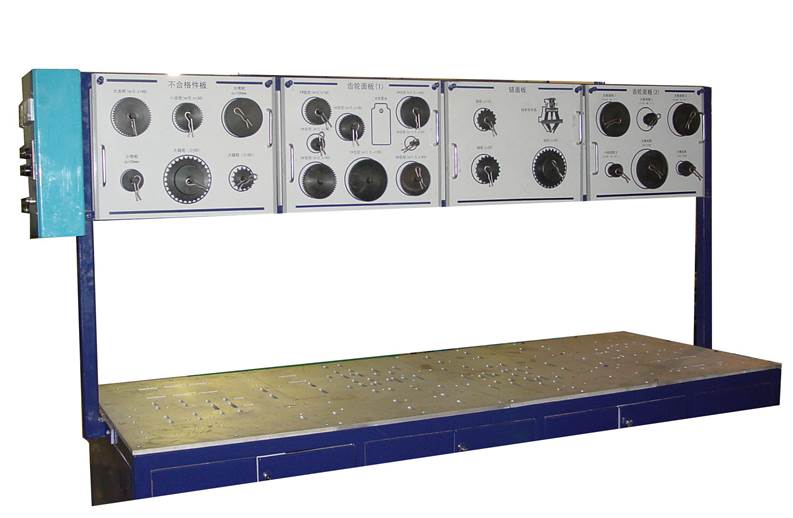

2、 裝存儲面板組件。
DB-PS03機械系統1型訓練系統包括下列面板：
軸面板1
軸面板2
帶面板鏈面板
齒輪面板1
齒輪面板 2
曲柄滑塊面板
不合格件面板
機構面板
這些面板的設計目的是為了讓你能快速辨識驅動組件并且很容易的找回它們。每一個面板都有把手用于提起。這些面板裝配在工作臺的頭頂上方架子上，


圖7

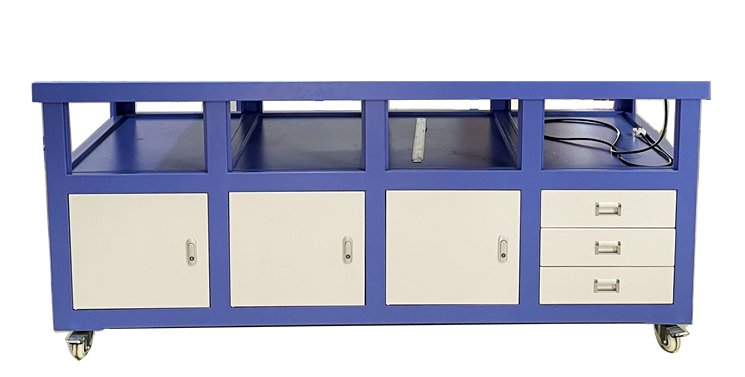

3、 安裝存儲抽屜單元，如圖8所示。
這個單元包括在面板上不易儲存的或者含有油脂需要密封的組件。每個抽屜包含下列物品：
抽屜1：測量儀器，墊片和按鍵。
抽屜2：帶、鏈
抽屜3：裝配器具、   緊固標準件


圖8

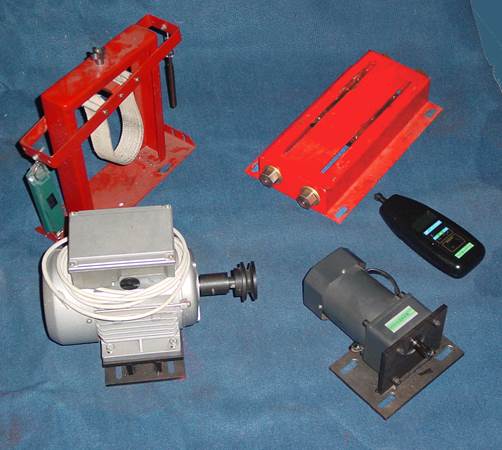

4、 安裝下列松散組件如圖9所示。
常轉速電機
齒輪電機，可變速
電機可調支撐座
帶式制動器
數字轉速計
常速電機用于很多的工作中。
齒輪電機是一個減速，較小，變速單元用于齒輪驅動。
帶式制動器和轉速計用于測量很多驅動系統。

圖9

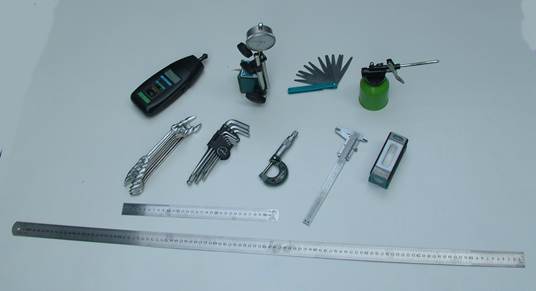

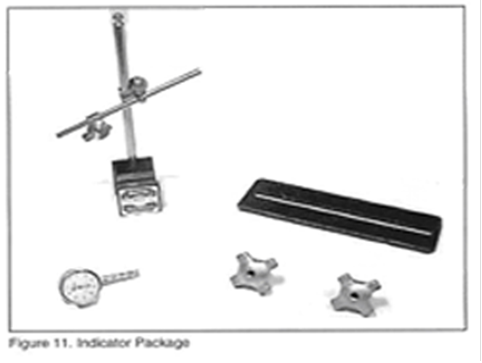

5、 完成下列步驟整理并辨認測量和校正工具。見圖10、11
A、整理校正工具
校正工具存放在儲物柜的抽屜1中，包括：
20厘米直尺
20厘米直角尺
水平儀（長度為90mm）
三向水平儀(多用型，可測水平、垂直、與水平呈45度角平面，水平儀長度為230mm)
百分表(0.01mm/格)
磁性表座
旋紐（2個）
游標卡尺 (0-150mm)
外徑千分尺（或外徑卡規, 0-25mm）
塞尺(0.0381-0.635㎜)
組合角尺

圖10

圖11

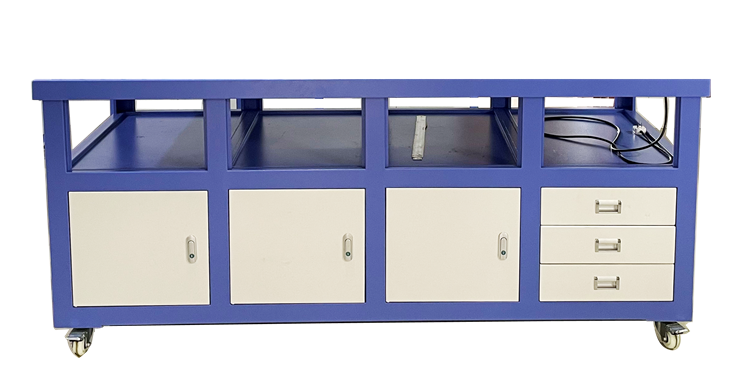

B、松散組件的存儲單元。
活動的工作站的下部柜子儲存各種類型安裝支配工具及松散組件
這些各種類型的柜子，如圖12所示。

圖12
