測量電機的電流

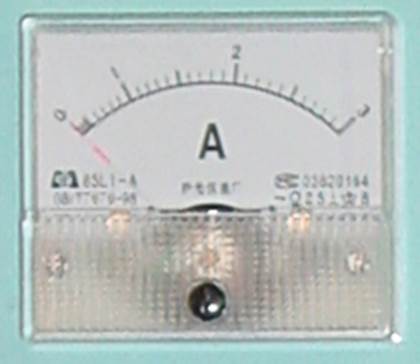

大致步驟：在這個實驗中，將使用電機控制箱內置的電流表測量使用帶式制動器加載時電機的電流。


1．    確定電機和帶式制動器按照實驗4安裝
2．    執行安全檢查
● 佩戴防護眼鏡
● 穿著合身的衣服（不可穿較寬松的）
● 項鏈，手表，戒指、領帶等飾品必須摘下
● 將長發盤起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或?qū)㈤L袖挽起來
● 地面不可潮濕
3．    將安全開關打開
4．    執行下列步驟打開電機
A. 觀察帶式制動器上刻度的讀數；
初始狀態應該是0，如果不是，則調整其上的加載螺釘；
B. 檢查輪轂中的水位，如有必要應加水；
輪轂的凹槽中水的高度應保持約為0.6厘米，且輪轂中必須加水進行降溫��！
C. 將電機電源打開，使其加速到全速運轉；
5．    電機空載運轉時，將電機電流讀數開關打開并保持其開啟狀態，記錄下電流讀數。
從0開始對電機逐漸加載（加載至滿量程的1/2左右，每次所加載荷量應相等），按照下表依次測量并記錄電機電流和轉速。
          表格2：

外加載荷（N）	電流(A)	轉速(RPM)


注意：在電機的運轉過程中要經常檢查輪轂中的水位，及時加水。

6．    觀察電流隨載荷增加的變化趨勢
7．    測量完畢，將電機上的載荷卸載
8．    關閉電機電源開關
警告：重載和高速導致制動器的輪轂非常熱，所以避免用手觸摸電機和輪轂的任何部分，
以免燙傷��！
9．    關閉安全開關并抽出鑰匙
10. 拆卸組件并將各部件及儀器放回原處
