一、任務目標
1、掌握萬用表的使用方法
2、掌握萬用表的維護方法
二、任務預習
1、萬用表的量程選擇及準確讀數
2、萬用表使用注意事項
三、實訓設備
| 序 號 | 型 號 | 名 稱 | 數 量 |
| 1 | LDCS01 | 電源控制屏 | 1 套 |
| 2 | LDCS02 | 實訓桌 | |
| 3 | VC890D | 數字萬用表（便攜式） | 1 臺 |
| 4 | 元器件測試箱 | 1 件 |
1、萬用表概述

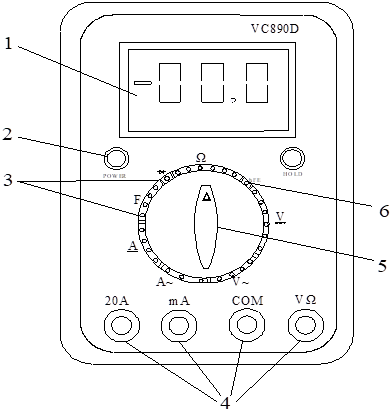

圖2-1-1數字萬用表面板圖
一般萬用電表（簡稱萬用表）是一種可以測量多種電量的多量程便攜式儀表。萬用表可以測量直流電壓、直流電流、交流電壓、交流電流、電阻等電量。有的萬用表還可以測量電容、電感以及晶體管的β值等。
萬用表主要有表頭（測量機構）、測量線路和轉換開關組成。它的外形做成便攜式或袖珍式，顯示盤、轉換開關以及插孔等裝在面板上。各種形式的萬用表外形布置不完全相同。
數字萬用表具有準確度高、讀數迅速準確，功能齊全及過載能力強等特點。
圖2-1-1是常用的VC890D型數字萬用表面板圖。圖中1為液晶顯示屏用來讀數，2為電源開關，3為電容檔，4為4個插孔,其中20A、mA為電流插孔，mA插孔測量范圍為200mA以內，20A插孔為測量200mA~20A時用，COM為公用插孔，VΩ插孔為測量電壓、電阻時用，5為量程選擇開關，其周圍標出不同測量種類和量限，6為晶體管hFE 檔時用。液晶顯示屏在直流負輸入時顯示“—”，溢出時最高位顯示“1”
2、數字萬用表操作技能
（1）交、直流電壓的測量
1）將數字萬用表電源開關2（POWER）按下，開關按鈕凹下。
2）轉動量程開關5，置于V—(直流電壓范圍)或V～（交流電壓范圍）的合適量程。
3）將紅色表筆插入VΩ孔內，黑色表筆插入COM孔內。
4）估計被測電壓的大小選擇合適的量程（電壓大小不知道時，應把轉動量程開關撥到最大檔，然后再選擇合適的電壓檔位）。
5）最后將兩只表筆并聯在被測電路上。
6）液晶顯示屏便顯示出被測點的電壓值。
7）測畢，斷開電源，即將電源開關（POWER）2再次按下，開關按鈕凸出。并把轉換量程開關撥到V～750V的檔位上。以防再次使用時誤操作。
（2）交、直流電流的測量
1）將數字萬用表電源開關2（POWER）按下。
2） 轉動量程開關5，置于A～(交流電流范圍)或A—（直流電流范圍）的合適量程。
3）將紅色表筆插入A孔(電流≤200mA)或20A孔（200mA≤電流≤20A）內，黑色表筆插入COM孔內。
4）估計被測電流的大小選擇合適的量程（電流大小不知道時，應把轉動量程開關撥到最大檔然后在選擇合適的電流檔位）。
5）最后將兩只表筆串聯在被測電路上。
6）液晶顯示屏便顯示出被測點的電流值。
7）測畢，斷開電源，即將電源開關（POWER）2再次按下，開關按鈕凸出并將紅表筆從電流孔中拔出，插入電壓孔VΩ中，把量程選擇開關撥到V～ 750V的檔位上，以防再次使用時誤操作。
（3）電阻的測量
1） 拿起數字萬用表將電源開關2（POWER）按下，開關按鈕凹下。
2）將量程開關5置于Ω范圍內的合適量程。
3）將紅色表筆插入VΩ孔內，黑色表筆插入COM孔內。
4）顯示屏1上會顯示出電阻值。
5）用紅表筆放在被測電阻的一腳，黑表筆放在被測電阻的另一腳，如果被測電阻超出
所選量程最大值，則顯示屏上會顯示出“1”，這時要重選大量程。對于大于1MΩ的電阻測量，要等待幾秒鐘后再讀數。
6）測畢，斷開電源，即將電源開關（POWER）2再次按下，開關按鈕凸出。把量程選擇
開關撥到V~ 750V的檔位上，以防再次使用時誤操作。
（4）電容的測量
1）將量程轉換開關5置于F處合適的量程。
2）將紅色表筆插入VΩ孔內，黑色表筆插入COM孔內。
3）用紅表筆放在被測電容的一腳，黑表筆放在被測電容的另一腳，如果被測電容超出所選量程最大值，則顯示屏上會顯示出“1”，這時要重選大量程。
4）顯示屏上將顯示出電容量的大小。
5）測畢，斷開電源，即將電源開關（POWER）2再次按下，開關按鈕凸出。把量程選擇開關撥到V~ 750V的檔位上，以防再次使用時誤操作。
（5）萬用表的使用和維護
萬用表測量的電量種類多，量程多，而且表的結構形式各異，使用時一定要仔細觀察，小心操作，以獲得較準確的測量結果，同時注意保護萬用表或設備免遭損壞。正確使用萬用表應注意以下各點：
1）首先要選好插孔和轉換開關的位置，紅色測棒為“+”，黑色測棒為“—”，測棒插入表孔時，一定要嚴格按顏色和正負插入。測量直流電量時，要注意正負極性；測量電流時，測棒與電路串聯；測量電壓時，測棒與電路并聯。根據測量對象，將轉換開關旋至所需位置。量程選擇應使和測量值附近，這樣測量誤差較小。在測量的量大小不詳時應先用高檔試測，然后再改用合適量程。
2）萬用表有多條標尺，一定要認清所對應的讀數標尺（即被測量的種類、電流性質和量程），不能圖省事而把交流和直流標尺任意混用，更不能看錯。
3）首先要注意人身安全，在測量20V以上電壓量程時，人體不可接觸表筆的金屬部分，量程應確認選擇正確。
4）當轉換開關置于測電流或是電阻的位置上時，切勿用來測電壓，更不能將兩測棒直接跨接在電源上，否則萬用表會因通過大電流而立刻被燒毀。
5）萬用表每當測量完畢，將轉換開關置于空檔或是最高電壓檔，不可將開關置于電阻檔上，以免兩測棒被其他金屬短接而使表內電池耗盡。此外，在測電阻時，如果兩測棒短接后顯示屏上不顯示0，則說明電池應該更換了。如萬用表長期不用，應將電池取出，以防電池腐蝕而影響電表內其他的元件。
6）倍率的選擇，應使被測電阻接近該檔的歐姆中心值。
7）嚴禁在被測電阻帶電的狀態下測量。
8）測電阻，尤其是大電阻，不能用兩手接觸測棒的導電部分，以免影響測量結果。
9）用歐姆表內部電池作測試電源時（如判斷晶體管管腳），注意此時測棒的正負極性恰與電池極性相反。
10）測量容量較大的電容時，應先將被測電容放電。
四、技能實訓考核評分記錄表（見表2-1-2）
表2-1-2
| 序號 | 考核內容 | 考核要求 | 配分 | 得分 |
| 1 | 技能實訓的準備 | 對“任務預習”的熟悉程度 | 10 | |
| 2 | 實訓元器件的測試 | 萬用表使用正確、量程選擇準確，測量速度快，測量一次成功 | 25 | |
| 3 | 實訓設備的使用 | 正確操作控制屏電源、操作按鈕，正確操作實訓設備其它資源 | 25 | |
| 4 | 觀察和記錄實訓過程的現象 | 記錄現象正確 | 10 | |
| 5 | 分析實訓線路的工作原理 | 用萬用表測量不同元器件的操作方法進行正確分析 | 30 | |
| 6 | 考評合計得分 | |||
| 7 | 否定項 | 發生重大責任事故、嚴重違反實訓室紀律，得分為0分 | ||
五、技能實訓報告
1、技能實訓的項目名稱
2、技能實訓的任務目標
3、技能實訓所用到的實訓設備
4、繪制實訓的測量圖
5、記錄實訓的過程、現象
6、分析實訓過程中萬用表測量不同元器件的操作方法
7、小結、體會和建議
六、思考與練習
1、試分析用萬用表的電流檔、歐姆檔去測量電壓會出現什么現象？
2、試分析用歐姆檔測量帶電的被測電阻會導致什么樣的結果？
3、試分析用萬用表測量較大沒有放電的電容時會導致什么樣的結果？
4、使用萬用表時應注意那些？
