一、任務目標
1、了解常用繼電器的型號含義
2、了解常用繼電器的故障及修理方法
二、任務預習
常用繼電器的拆裝與維護的注意事項。
三、實訓設備
| 序 號 | 名 稱 | 數 量 | 備注 |
| 1 | 電源控制屏 | 1 套 | |
| 2 | 實訓桌 | ||
| 3 | 實訓網孔板 | 2 套 | |
| 4 | 交流接觸器 | 1 只 | |
| 5 | 輔助 | 1 只 | |
| 6 | 熱繼電器 | 1 只 | |
| 7 | 時間繼電器 | 1 只 |
四、實訓過程
1、接觸器
交流接觸器是一種用來頻繁地接通或是分斷交、直流主回路及大容量控制電路的自動切換電器，是電力拖動系統中使用最廣泛的電器元件。根據被控電路電源種類不同，可非為交流接觸器和直流接觸器兩類。其表示符號和型號含義如圖3-1-2所示

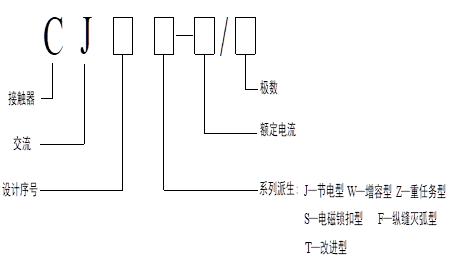

圖3-1-2交流接觸器型號含義
交流接觸器的安裝操作要求
（1）安裝前的操作要求
1）接觸器銘牌和線圈技術數據，應符合使用要求。
2）接觸器外觀檢查應無損傷，并動作靈活、無卡阻現象。
3）測量線圈的絕緣阻值，應不低于15MΩ，并測量線圈的直流電阻。
4）用萬用表檢查線圈有無斷線，并檢查輔助觸點接觸應良好。
5）接觸器在85%額定電壓工作時應能正常工作；在失電壓或是電壓過低時應能釋放，噪聲正常。
（2）安裝時的操作要求
1）接觸器的安裝多為垂直安裝，其傾斜角不得超過5度，否則會影響接觸器的動作特性。
2）接線時嚴禁將零件、雜物調入電氣內部。緊固螺釘應裝有彈墊和平墊，將其緊固好防止松脫。
（3）接觸器的運行檢查和維護
1）接觸器通過電流應在額定電流值之內
2）接觸器的分合信號指示，應與電路所處狀態一致。
3）電磁線圈、無過熱、焦脆或是發黑現象，引出線完好，對于短路線圈應更換。導線各連接點無開焊和虛線現象，如有應及時修復。
4）輔助觸頭無燒蝕、卡住或脫落現象，彈簧和活動部件應無開裂。用萬用表檢查觸點應接觸良好，如有嚴重磨損，應更新。
5）鐵芯吸合應良好，無異常噪聲，返回位置正常。
6）周圍環境沒有不利于接觸器正常運行情況。
2、時間繼電器
時間繼電器是按照設定時間控制而使觸點動作的繼電器。線圈通電或是斷電后，觸點延時一定時間后再動作。其表示符號和型號含義如圖3-1-3所示

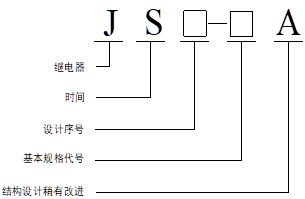

圖3-1-3時間繼電器型號含義
（1）安裝前的操作要求
1）時間繼電器銘牌和線圈技術數據，應符合使用要求。
2）時間繼電器外觀檢查應無損傷，并動作靈活。
3）繼電器的使用工作電壓應在額定工作電壓范圍內。
4）負載功率大于繼電器額定值觸點容量時，需加中間繼電器。
（2）安裝時的操作要求
1）時間繼電器的安裝時應和底座接觸牢固。
2）接線時嚴禁將零件、雜物調入電氣內部。緊固螺釘應裝有彈墊和平墊，將其緊固好防止松脫。
（3）時間繼電器的運行檢查和維護
1）時間繼電器通過電流應在額定電流值之內
2）時間繼電器設置時間是否正確。
3）時間繼電器外殼無過熱、焦脆或是發黑現象，引出線完好。導線各連接點無開焊和虛線現象，如有應及時修復。
4）時間繼電器無異常噪聲，返回位置正常。
5）周圍環境沒有不利于時間繼電器正常運行情況。
（4）電子式時間繼電器的使用說明
電子式時間繼電器多檔式規格具有不同的延時檔，可以由時間繼電器前部的轉換開關很方便地轉換。當需要變換延時檔時，首先取下設定旋鈕，接著拆下刻度板，然后參照銘牌上的延時范圍示意圖撥動轉換開關，再按原樣裝上刻度板與設定旋鈕，轉換開關位置應與刻度板上開關位置標記相一致。
3、熱繼電器
熱繼電器一般作為交流電動機的過載保護用。當電動機過載不太嚴重時，熔斷器不會熔斷，使電動機長期過熱而損傷絕緣，這時必須用熱繼電器進行保護。
熱繼電器主要有熱元件、雙金屬片和觸點三部分組成，有兩相或三相結構式的。熱繼電器型號含義如圖3-1-4
圖3-1-4交流接觸器型號含義
（1）安裝前的操作要求
1）熱繼電器的額定電流應略大于電動機的額定電流。
2）一般將熱繼電器的額定電流調整到電動機的額定電流；對過載能力差的電動機可將熱元件整定值調整到電動機額定電流的0.6~0.8倍；若電動機啟動時間較長、拖動沖擊負載或不允許停車，熱元件整定電流調節到電動機額定電流的1.1~1.5倍。
（2）安裝時的操作要求
1）熱繼電器安裝的安裝方向應與規定的方向相同，其傾斜角不得超過5度，連接導線的截面積必須符合規定。
2）當熱繼電器與其它電器裝在一起使用時，應盡可能將它裝在其他電器的下面，以免動作受其它電器發熱的影響，熱繼電器的蓋子要蓋好。
3）連接導線一般選用銅線，以免影響熱元件的狀態。
4）接線螺釘要擰緊，使觸點接觸良好，以免由于螺釘松動而使觸點的接觸電阻增大，造成熱元件溫升增高，引起保護特性不穩和發生誤動作。
5）安裝完畢及投入運行前，應檢查整定電流與實際要求是否相符。
（3）熱繼電器的運行檢查和維修
1）首先應檢查熱繼電器的熱元件的額定電流值或是調整旋鈕電流的調節范圍是否與電動機的額定電流相當，若不相當，應更換熱元件，從新進行調試或轉動調整旋鈕的刻度使其符合要求。
2）動作機構應工作可靠，一般可用手撥動幾次進行觀察，撥動應靈活。調整部件若有松動，應予以緊固并重新進行調試。
3）接線螺釘必須擰緊，觸點應接觸良好，蓋板要蓋好。
4）定期通電校驗，在設備發生事故而產生較大短路電流時，應檢查熱元件和雙金屬片是否有明顯的變形，如果變形應通電試驗，可進行調整，但不準彎折雙金屬片。
5）檢查熱元件時，不應將熱元件取下，只能打開蓋子進行觀察。
6）周圍環境沒有不利于接觸器正常運行情況。
五、技能實訓報告
1、技能實訓的項目名稱
2、技能實訓的任務目標
3、技能實訓所用到的實訓設備
4、畫出接觸器、時間繼電器、熱繼電器的符號，寫出應用場合和維護方法。
5、小結、體會和建議
六、思考與練習
1、接觸器、熱繼電器、時間繼電器的安裝要求。
2、接觸器、熱繼電器、時間繼電器的應用場合和維護方法。
3、分析熱繼電器的內部結構、工作原理。
